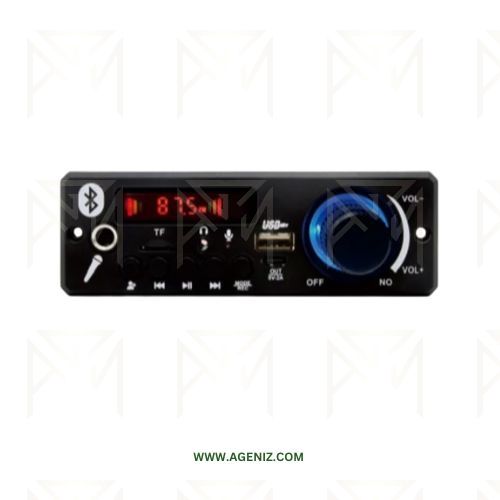

ماژول بلوتوث پنلی KH-K33 یک ماژول پخش و تقویت صدای چندمنظوره است که برای ساخت و ارتقای انواع سیستمهای صوتی طراحی شده است.
این ماژول علاوه بر Bluetooth، از پخش فایل صوتی از طریق USB و کارت TF، ورودی LINE IN و رادیو FM پشتیبانی میکند و امکاناتی مانند مکالمه تلفنی، ضبط صدا، حالت KARAOKE و کنترل از راه دور را در اختیار کاربر قرار میدهد.
بخش آمپلی فایر استریو این ماژول دارای توان اعلامی مجموع 160W بهصورت 2×80W است و برای ساخت سیستمهای صوتی چندمنظوره و اسپیکرهای بلوتوثی مناسب است.
ماژول KH-K33 میتواند فایلهای صوتی را از USB یا کارت TF پخش کرده و همچنین از طریق Bluetooth و ورودی LINE IN سیگنال صوتی دریافت کند.
سیگنال صوتی پس از پردازش توسط بخش تقویتکننده به خروجی بلندگوهای استریو ارسال میشود.
در حالت Bluetooth، ماژول علاوه بر پخش موسیقی، امکان تماس، پاسخگویی و مکالمه تلفنی را فراهم میکند.
با اتصال حافظه USB یا کارت TF، امکان ضبط صدای ورودی میکروفون و ذخیره آن روی حافظه نیز وجود دارد.
رادیو FM، انتخاب پوشه، حافظه آخرین وضعیت و کنترل از راه دور نیز از قابلیتهای این ماژول هستند.
DC+: اتصال مثبت منبع تغذیه DCGND: اتصال منفی منبع تغذیهL+ / L-: اتصال مثبت و منفی بلندگوی کانال چپR+ / R-: اتصال مثبت و منفی بلندگوی کانال راستUSB: محل اتصال فلش USB برای پخش و ضبط صداTF: محل اتصال کارت حافظه TF برای پخش و ضبط صداAUX / LINE IN: ورودی صوتی برای اتصال منبع صدای خارجیFM ANT: اتصال آنتن رادیو FM در صورت وجود پایه آنتنIR: گیرنده مادونقرمز کنترل از راه دور روی پنلولتاژ تغذیه را مطابق نسخه دقیق برد انتخاب کنید.
برای توانهای بالا، منبع تغذیه باید جریان کافی داشته باشد.
توان اعلامی 160W بهصورت 2×80W بیان شده است و توان واقعی به ولتاژ تغذیه، مشخصات بلندگو و شرایط کاری بستگی دارد.
قبل از روشن کردن ماژول، قطبیت تغذیه را بررسی کنید.
خروجی بلندگوهای چپ و راست را به یکدیگر یا به زمین اتصال کوتاه نکنید.
برای ضبط صدا باید حافظه USB یا کارت TF سازگار به ماژول متصل باشد.
برای عملکرد مناسب رادیو FM، استفاده از آنتن مناسب توصیه میشود.
هنگام استفاده از قابلیت مکالمه یا KARAOKE، میکروفون را از بلندگو فاصله دهید تا احتمال ایجاد فیدبک و سوت صوتی کاهش یابد.
در توان بالا، تهویه مناسب برای بخش تقویتکننده در نظر بگیرید.
