برد یا ماژول پلیر مستطیلی نقرهای Q9201A - بلوتوث/فلش/12 ولت
ماژول MP3 پلیر بلوتوثی پنلی مربع یک برد پخشکننده و دیکودر صوتی چندمنظوره است که برای ساخت، تعمیر و ارتقای انواع سیستمهای صوتی استفاده میشود.
این ماژول امکان پخش موسیقی از فلش USB و کارت حافظه TF / microSD را فراهم میکند و در کنار آن از Bluetooth، رادیو FM و ورودی AUX نیز پشتیبانی میکند.

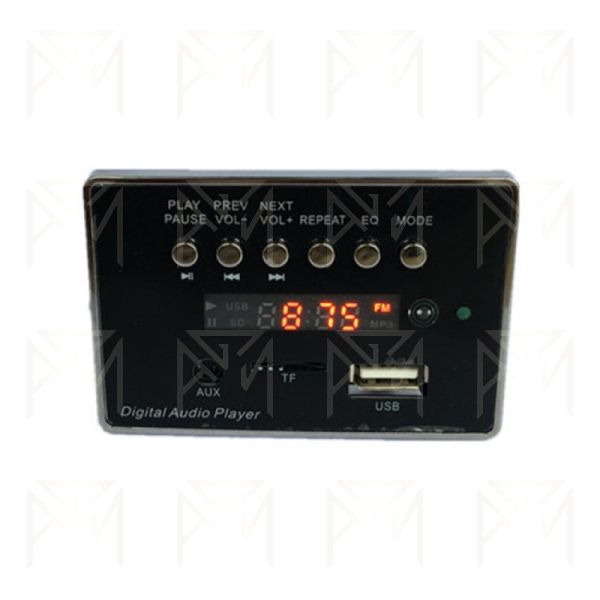

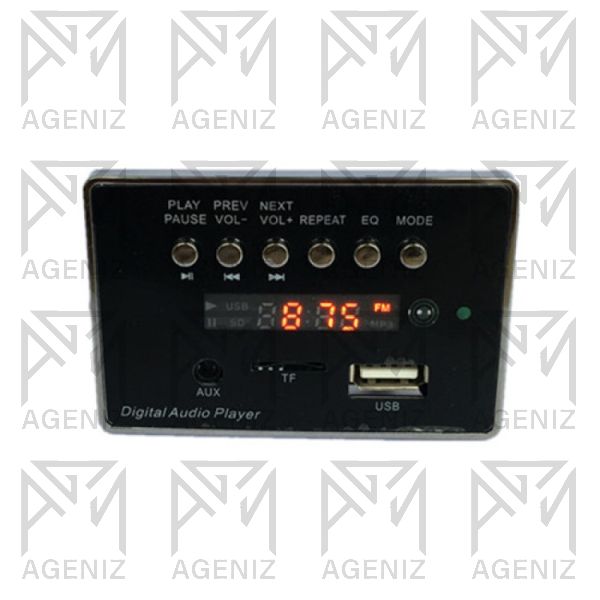

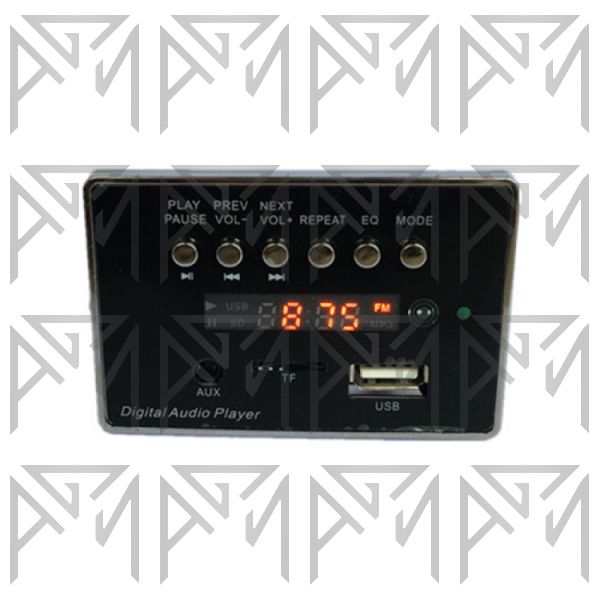

وجود نمایشگر و کلیدهای کنترلی روی پنل، استفاده از ماژول را ساده کرده و آن را برای ساخت اسپیکر و سیستمهای صوتی سفارشی مناسب میسازد.
PLAY / PAUSE: پخش یا توقف موسیقی؛ در حالت FM برای جستوجوی ایستگاهها استفاده میشودVOL− / PREV: با فشار کوتاه، آهنگ قبلی و با نگهداشتن کلید، کاهش صداVOL+ / NEXT: با فشار کوتاه، آهنگ بعدی و با نگهداشتن کلید، افزایش صداREPEAT / REP: فعال یا غیرفعال کردن حالت تکرار آهنگEQ: انتخاب حالت اکولایزر مانند Normal، Pop، Rock، Jazz، Classic و BassMODE: تغییر حالت بین Bluetooth، USB، TF، FM و AUXپس از اتصال تغذیه، ماژول امکان انتخاب منبع صوتی را فراهم میکند. با کلید MODE یا ریموت کنترل میتوان بین حالتهای Bluetooth، USB، TF، FM و AUX جابهجا شد.
در حالت USB یا TF، فایلهای صوتی موجود روی حافظه توسط دیکودر داخلی خوانده و پخش میشوند.
در حالت Bluetooth، ماژول به تلفن همراه یا سایر تجهیزات سازگار متصل شده و صدای موسیقی را به خروجی صوتی منتقل میکند.
در حالت FM، گیرنده داخلی امکان جستوجو و دریافت ایستگاههای رادیویی را فراهم میکند.
در حالت AUX نیز سیگنال صوتی از ورودی خارجی دریافت شده و از خروجی ماژول به مدار آمپلی فایر منتقل میشود.
VCC: اتصال مثبت منبع تغذیهGND: اتصال منفی منبع تغذیهUSB: اتصال فلش مموری و استفاده بهعنوان منبع پخش موسیقیTF / microSD: اتصال کارت حافظه برای پخش فایلهای صوتیAUX: ورودی صوتی برای اتصال تلفن همراه، رایانه و سایر منابع صوتیL / R / GND: خروجی صوتی چپ، راست و زمین برای اتصال به ورودی آمپلی فایرANT / FM: محل اتصال سیم آنتن رادیوIR: گیرنده مادون قرمز برای دریافت فرمانهای ریموت کنترلخروجی صوتی این ماژول از نوع Line Level است و برای راهاندازی مستقیم بلندگوی معمولی طراحی نشده است.
برای راهاندازی بلندگو، خروجیهای L و R باید به ورودی یک آمپلی فایر مناسب متصل شوند.
برای عملکرد بهتر فلش و کارت حافظه، استفاده از حافظه سالم و فرمت سازگار مانند FAT32 توصیه میشود.
بهتر است فایلهای صوتی در فرمتهای پشتیبانیشده و با نامگذاری ساده ذخیره شوند.
کیفیت دریافت FM به آنتن، محل نصب و میزان نویز الکتریکی محیط بستگی دارد.
در صورت وجود نویز، سیمهای صوتی و آنتن را از مدارهای سوئیچینگ و سیمهای توان بالا دور نگه دارید.
