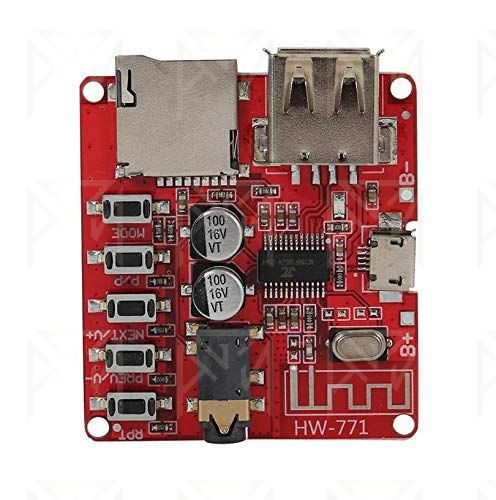

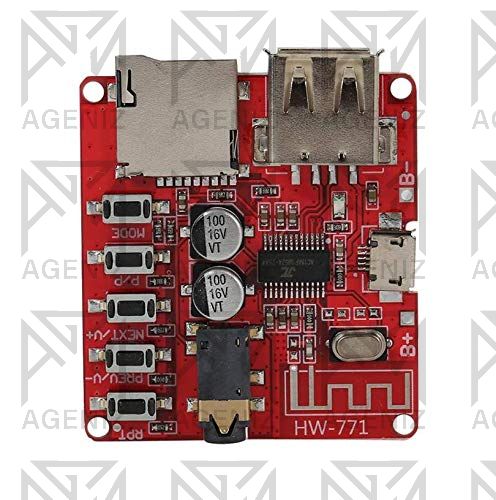

ماژول بلوتوث صوتی HW-771 یک برد گیرنده بلوتوث، پخشکننده MP3 و دیکودر صوتی است که برای ساخت یا ارتقای سیستمهای صوتی کوچک، اسپیکرهای قابل حمل و تجهیزات صوتی خودرو کاربرد دارد.
این ماژول علاوه بر دریافت صوت از طریق بلوتوث، امکان پخش فایلهای صوتی از کارت microSD/TF و فلش USB را نیز فراهم میکند و دارای خروجی صدای استریو و رابط AUX است.
Micro USB: ورودی تغذیه 5 ولت VCC / BAT+: ورودی مثبت تغذیه یا باتری GND / BAT-: منفی تغذیه یا باتری AUX / Audio Out: خروجی صوتی برای اتصال به آمپلیفایر یا سیستم صوتی USB: اتصال فلش برای پخش فایلهای صوتی microSD / TF: اتصال کارت حافظه برای پخش موسیقی LED: نمایش وضعیت روشن بودن، بلوتوث و پخش موسیقی در نسخههای مجهز به نشانگر PRT: با هر بار فشردن این کلید، پخش فایلهای صوتی بین دو حالت Mono و Loop تغییر میکند. در حالت Mono، تمامی فایلهای صوتی یک بار پخش شده و پس از پایان آخرین فایل، پخش متوقف میشود. در حالت Loop نیز پس از پایان آخرین فایل، پخش مجدداً از فایل اول آغاز شده و این روند بهصورت حلقه تکرار میشود. پس از تأمین تغذیه، HW-771 میتواند در حالت بلوتوث به تلفن همراه، تبلت یا سایر تجهیزات سازگار متصل شده و صوت را دریافت و از خروجی صوتی خود ارسال کند.
در صورت قرار دادن کارت microSD یا فلش USB، ماژول میتواند وارد حالت پخش موسیقی شده و فایلهای صوتی ذخیرهشده را دیکود و پخش کند.
اگر USB یا TF به ماژول متصل نباشد، دستگاه بهصورت پیشفرض وارد حالت Bluetooth میشود.
برای دستیابی به کیفیت صدای بهتر، از منبع تغذیه کمنویز استفاده کنید و سیم خروجی صوتی را از مسیرهای پرنویز و سیمهای تغذیه دور نگه دارید.
اگر خروجی AUX به آمپلیفایر خارجی متصل میشود، سطح سیگنال صوتی و زمین مشترک را مطابق ورودی آمپلیفایر رعایت کنید.
در صورت استفاده از باتری، قطب مثبت و منفی را دقیقاً مطابق علامتهای درجشده روی PCB متصل کنید.
برای اتصال به آمپلیفایر خارجی، از خروجی صوتی مناسب و سیم کوتاه استفاده کنید.
کارت microSD و فلش USB را با سیستم فایل سازگار با نسخه برد آماده کنید.
ماژول را در محفظهای نصب کنید که دکمهها، پورت USB، شیار کارت و آنتن بلوتوث در صورت نیاز دسترسی مناسبی داشته باشند.
برای افزایش برد بلوتوث، آنتن و قسمت گیرنده را از قطعات فلزی و منابع نویز دور نگه دارید.
