اینورتر 2 خروجی IV2150AU
۲۹۷,۰۰۰ تومان
برد اینورتر بکلایت - دو خروجی - مدل IV2150AU
موجود
کد کالا
29903
تخفیف‌های پله‌ای آگنیز!
- +۳۱% تخفیف۲۹۳,۵۵۰ تومان
- +۱۰۲% تخفیف۲۹۰,۱۰۰ تومان
- +۲۵۷% تخفیف۲۷۶,۲۰۰ تومان

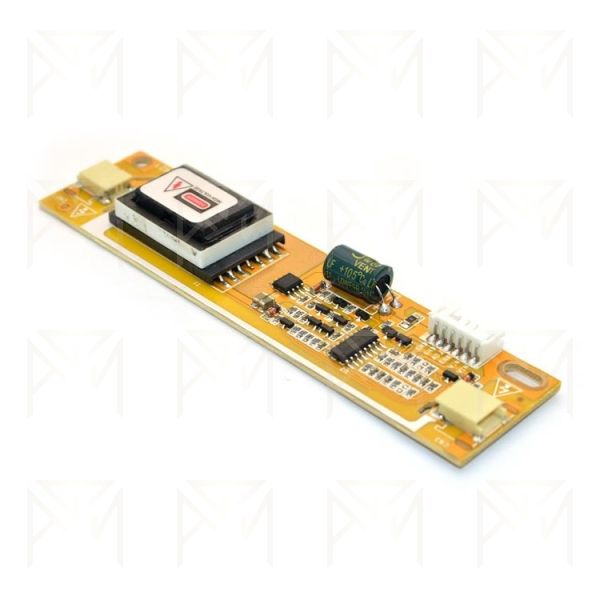

ماژول اینورتر ۲ خروجی CCFL مدل IV-2150AU
ماژول اینورتر IV-2150AU یک برد CCFL Inverter برای تأمین نور پس‌زمینه (Backlight) در نمایشگرهای LCD است. این ماژول برای تعمیر و نگهداری نمایشگرهای ۱۵ تا ۲۲ اینچ طراحی شده و با ولتاژ DC 10V–29V (معمولاً 12V) راه‌اندازی می‌شود.
اینورتر CCFL: اینورتر CCFL، جریان متناوب را برای لامپ فلورسنت کاتد سرد (Cold Cathode Fluorescent Lamp) فراهم می‌کند؛ ابعاد کوچک دارد، راندمان انتقال معمولاً بالای 80% است و امکان تنظیم شدت روشنایی را مهیا می‌کند.
کاربردها
- تعمیر/جایگزینی برد اینورتر در نمایشگرهای LCD سایز ۱۵ تا ۲۲ اینچ
- پروژه‌های DIY که به نور پس‌زمینهٔ CCFL نیاز دارند
- تجهیزات صوتی‌تصویری مجهز به نمایشگرهای LCD
نکات نصب و استفاده
- اتصال صحیح سیم‌ها: سیم‌های ورودی را مطابق رنگ‌بندی و راهنمای برد متصل کنید تا از آسیب جلوگیری شود.
- محل نصب: برد را در محیطی خشک و خنک نصب کنید تا از داغ‌شدن بیش‌ازحد جلوگیری شود.
- بررسی ولتاژ ورودی: قبل از اتصال نهایی، ولتاژ منبع را با مولتی‌متر بررسی کنید تا با نیاز برد تطابق داشته باشد.
مشخصات
- ولتاژ ورودی:
DC 10V–29V(معمولاً12V) - کاربری خروجی: راه‌اندازی لامپ‌های CCFL نور پس‌زمینه
- تعداد لامپ‌های پشتیبانی‌شده: 2 عدد CCFL
- ابعاد برد:
133mm × 40mm × 15mm - وزن: تقریباً
126g - جنس بدنه: پلاستیک
PVCمقاوم - حفاظت‌ها: اضافه‌بار (Overload) و دمای بالا (Over Temperature)
- رابط‌ها (سیم‌های ورودی):
- قرمز = 3ورودی اصلی (ورودی برق)
- زرد = ON/OFFیا تنظیم روشنایی
- مشکی = GND
این ماژول با اسم IV-2150AU و درکشور چین ساخته می شود.
