ماژول گیرنده صوتی بلوتوث 5.1 مدل HUPSUN JQ-M001
ماژول گیرنده صوتی بلوتوث HUPSUN مدل JQ-M001 با Bluetooth 5.1
ماژول گیرنده صوتی بلوتوث HUPSUN مدل JQ-M001 یک برد کوچک برای دریافت بی‌سیم صدا از تلفن همراه، تبلت، لپ‌تاپ و سایر دستگاه‌های مجهز به Bluetooth است.
این ماژول صدای دیجیتال دریافتی از طریق Bluetooth را به سیگنال صوتی آنالوگ استریو تبدیل می‌کند تا بتوان از آن در ورودی AUX یا ورودی صوتی آمپلی‌فایر استفاده کرد.
ابعاد بسیار کوچک و تغذیه کم‌ولتاژ، JQ-M001 را برای افزودن قابلیت پخش بی‌سیم به اسپیکرها، آمپلی‌فایرها و پروژه‌های صوتی مناسب می‌کند.
این برد یک گیرنده صوتی است و به‌تنهایی توانایی راه‌اندازی مستقیم بلندگوهای پسیو را ندارد؛ برای تقویت صدا به آمپلی‌فایر جداگانه نیاز است.
مشخصات فنی ماژول HUPSUN JQ-M001
- برند: HUPSUN
- مدل: JQ-M001
- نوع ماژول: گیرنده صوتی Bluetooth
- نسخه بلوتوث: Bluetooth 5.1
- ولتاژ تغذیه: حدود 3.7 تا 5V DC
- فاصله ارتباط: تا حدود 10m در فضای باز و بدون مانع
- خروجی صوتی: آنالوگ استریو چپ و راست (L/R)
- باند فرکانسی بلوتوث: 2.4GHz

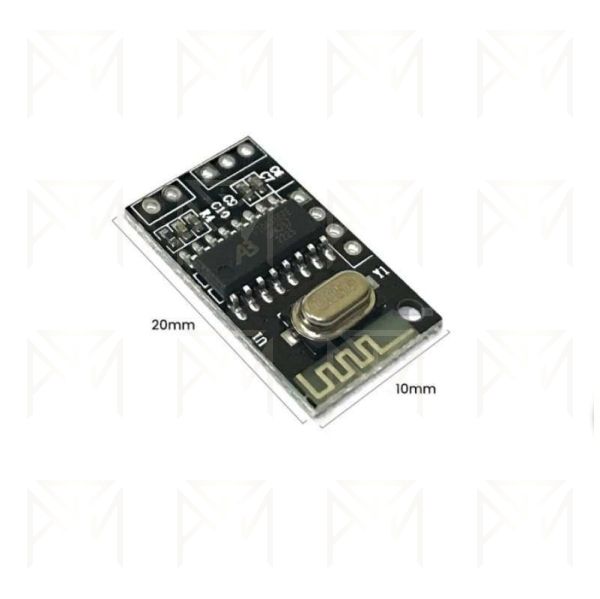

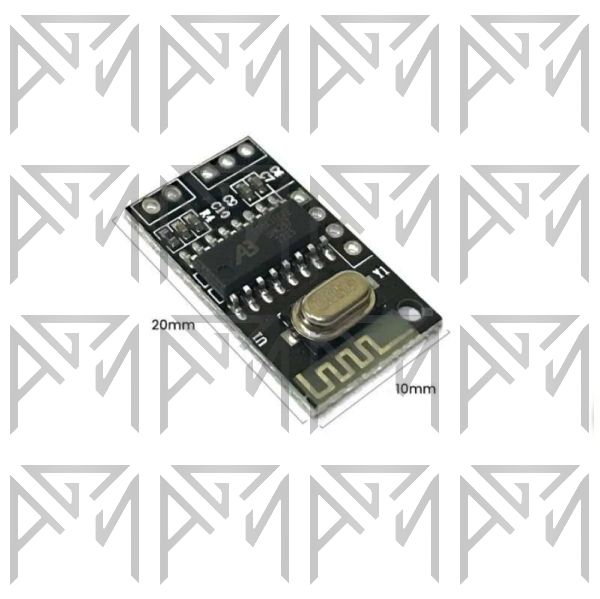

- ابعاد تقریبی: حدود 20×10mm
- نوع اتصال: بی‌سیم از طریق Bluetooth
- تقویت‌کننده توان خروجی: ندارد؛ خروجی برای اتصال به ورودی صوتی آمپلی‌فایر در نظر گرفته شده است
- نوع تغذیه: DC کم‌ولتاژ با رعایت قطبیت
اتصالات ماژول
-
VCC: مثبت منبع تغذیه -
GND: منفی منبع تغذیه -
L: خروجی صوتی کانال چپ -
R: خروجی صوتی کانال راست -
GND: زمین خروجی صوتی
عملکرد ماژول
پس از تأمین تغذیه، گیرنده Bluetooth فعال شده و امکان جفت‌شدن با دستگاه فرستنده را فراهم می‌کند.
کاربر با انتخاب نام Bluetooth ماژول در تنظیمات تلفن همراه یا پخش‌کننده، ارتباط بی‌سیم را برقرار می‌کند.
صدای ارسالی از دستگاه توسط مدار داخلی دریافت و رمزگشایی شده و به خروجی آنالوگ کانال‌های چپ و راست تبدیل می‌شود.
خروجی‌های صوتی به ورودی یک آمپلی‌فایر یا سیستم صوتی دارای ورودی Line متصل شده و آمپلی‌فایر وظیفه تقویت سیگنال برای راه‌اندازی بلندگوها را بر عهده دارد.
این ماژول نقش گیرنده و مبدل صوت را دارد و جایگزین آمپلی‌فایر قدرت نیست.
کاربردها
- افزودن قابلیت Bluetooth به آمپلی‌فایرهای فاقد گیرنده بی‌سیم
- ساخت اسپیکر بلوتوثی با استفاده از آمپلی‌فایر جداگانه
- ارتقای سیستم صوتی خانگی، رومیزی یا کارگاهی
- دریافت موسیقی از تلفن همراه، تبلت، لپ‌تاپ و پخش‌کننده‌های سازگار
- استفاده در پروژه‌های آموزشی الکترونیک و ساخت تجهیزات صوتی
- جایگزینی ورودی سیمی AUX با دریافت صوت بی‌سیم در دستگاه‌های دارای ورودی Line
- استفاده در برخی پروژه‌های صوتی خودرو با تغذیه مناسب و رعایت نویزگیری
مزایا
- ابعاد بسیار کوچک و مناسب برای نصب در فضای محدود
- پشتیبانی از دریافت صوت بی‌سیم از دستگاه‌های مجهز به Bluetooth
- خروجی آنالوگ استریو برای اتصال به آمپلی‌فایرهای دوکاناله
- تغذیه کم‌ولتاژ و مناسب برای بسیاری از پروژه‌های باتری‌خور یا DC
- راهکار ساده و کم‌هزینه برای افزودن پخش بی‌سیم به سیستم صوتی موجود
- عدم نیاز به اتصال صوتی فیزیکی میان منبع پخش و گیرنده
- مناسب برای پروژه‌های سفارشی و طراحی مدارهای صوتی جمع‌وجور
نکات مهم هنگام استفاده
ماژول JQ-M001 گیرنده صوتی است، نه آمپلی‌فایر؛ برای راه‌اندازی بلندگو به آمپلی‌فایر قدرت نیاز دارد.
ولتاژ تغذیه را از محدوده مجاز فراتر نبرید. اتصال مستقیم ماژول به برق شهر یا منابع AC مجاز نیست.
خروجی‌های L و R سیگنال سطح Line هستند و نباید به خروجی بلندگوی آمپلی‌فایر متصل شوند.
برد ارتباطی حدود 10m یک مقدار تقریبی در شرایط مناسب است؛ دیوار، بدنه فلزی، تداخل رادیویی و محل نصب می‌توانند این فاصله را کاهش دهند.
کیفیت صدا به منبع پخش، کیفیت اتصال، سیم‌کشی و آمپلی‌فایر مورد استفاده بستگی دارد.
نکات نصب
- پیش از نصب، منبع تغذیه را خاموش کرده و پین‌های تغذیه و خروجی صوتی را از روی برد شناسایی کنید.
- از منبع DC تثبیت‌شده و کم‌نویز در محدوده 3.7 تا 5V استفاده کرده و قطبیت VCC و GND را بررسی کنید.
- برای کاهش نویز، سیم‌های خروجی صوتی را کوتاه نگه دارید و در صورت امکان از سیم شیلددار استفاده کنید.
- ماژول را تا حد امکان از مبدل‌های سوئیچینگ پرنویز، موتور، سیم‌های جریان بالا و سایر منابع تداخل دور نصب کنید.
- از تماس پدها و قطعات بدون عایق با بدنه فلزی یا اجسام رسانا جلوگیری کنید.
- ابتدا خروجی‌های R/L را به ورودی Line آمپلی‌فایر متصل کرده و عملکرد را با صدای کم آزمایش کنید.
- برای نصب داخل محفظه، محل آنتن یا بخش آنتن چاپی را با فلز نپوشانید تا برد ارتباطی کاهش پیدا نکند.
- از لحیم‌کاری طولانی و اعمال حرارت بیش از حد به پدهای کوچک برد خودداری کنید.
