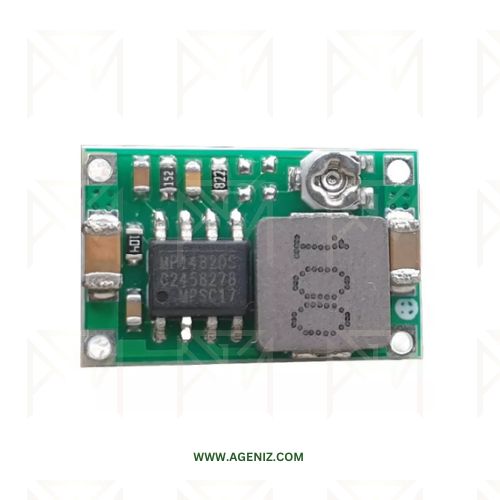

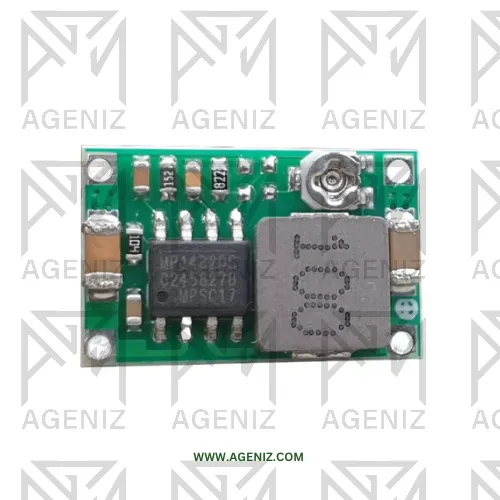

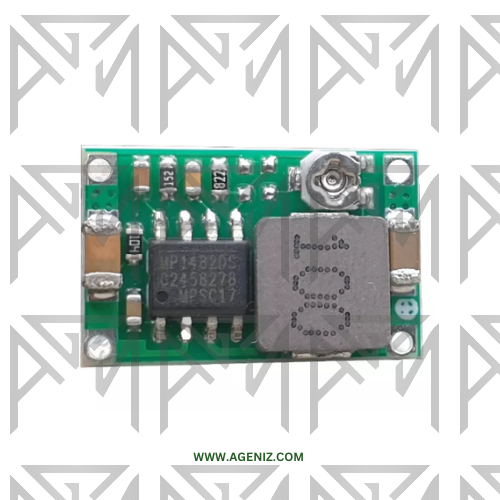

ماژول مبدل ولتاژ MINI-360 یک مبدل ولتاژ DC-DC کاهنده (BUCK) بسیار کوچک است که برای تبدیل ولتاژ DC بالاتر به ولتاژ DC پایینتر مورد استفاده قرار میگیرد.
این ماژول بر پایه آیسی MP1482 طراحی شده و با استفاده از مدار سوئیچینگ و یک پتانسیومتر روی برد، امکان تنظیم ولتاژ خروجی را فراهم میکند.
ابعاد بسیار کوچک MINI-360 آن را برای پروژههای الکترونیکی و مدارهایی که فضای نصب محدودی دارند مناسب کرده است. آیسی MP1482 قابلیت تأمین جریان خروجی پیوسته تا 2A را در شرایط کاری مناسب دارد.
ولتاژ DC ورودی از طریق پایههای IN+ و IN- وارد ماژول شده و مدار سوئیچینگ مبتنی بر MP1482 آن را به ولتاژ DC پایینتر تبدیل میکند.
مقدار ولتاژ خروجی توسط پتانسیومتر روی برد تنظیم شده و از طریق پایههای OUT+ و OUT- در اختیار بار قرار میگیرد.
از آنجا که MINI-360 یک مبدل کاهنده است، ولتاژ ورودی باید از ولتاژ خروجی موردنظر بیشتر باشد.
آیسی MP1482 دارای کنترل جریان و محدودکننده جریان سیکلبهسیکل است و برای عملکرد پایدار، انتخاب ولتاژ ورودی، جریان بار و شرایط حرارتی مناسب اهمیت دارد.
IN+: ورودی مثبت ولتاژ DCIN-: ورودی منفی ولتاژ DC یا زمینOUT+: خروجی مثبت ولتاژ تنظیمشدهOUT-: خروجی منفی ولتاژ تنظیمشده یا زمینولتاژ ورودی را از محدوده مجاز ماژول بالاتر نبرید.
قبل از اتصال بار، ولتاژ خروجی را با مولتیمتر اندازهگیری و روی مقدار موردنظر تنظیم کنید.
خروجی ماژول را نمیتوان بالاتر از ولتاژ ورودی تنظیم کرد، زیرا مدار از نوع BUCK کاهنده است.
جریان 2A به شرایط کاری، اختلاف ولتاژ ورودی و خروجی، دمای محیط و شرایط خنککاری وابسته است.
برای جریانهای بالا، افزایش دمای ماژول و احتمال افت ولتاژ خروجی را در نظر بگیرید.
قطبیت ورودی و خروجی را بهدقت رعایت کنید.
این ماژول ایزولاسیون الکتریکی بین ورودی و خروجی ایجاد نمیکند.
از اتصال کوتاه خروجی و معکوس کردن قطبیت ورودی جلوگیری کنید.
