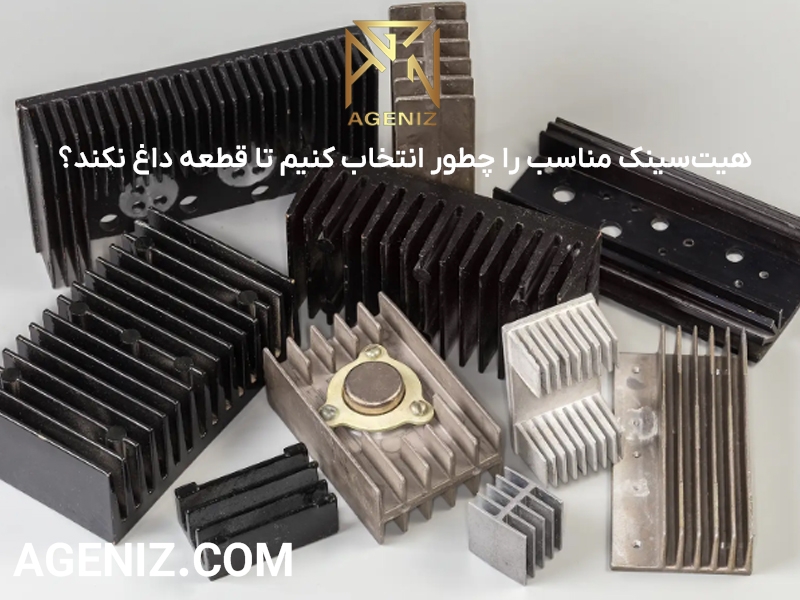

هیت‌سینک مناسب را چطور انتخاب کنیم تا قطعه داغ نکند؟

هیت سینک (Heat sink) چیست؟

هیت سینک یا Heat Sink قطعه‌ای فلزی است که برای جذب، انتقال و دفع حرارت از قطعات الکترونیکی استفاده می‌شود. بسیاری از قطعات هنگام کار بخشی از انرژی الکتریکی را به گرما تبدیل می‌کنند. این گرما اگر از قطعه خارج نشود، دمای داخلی قطعه بالا می‌رود و در نهایت باعث افت عملکرد، قطع شدن مدار، کاهش عمر مفید یا سوختن قطعه می‌شود. به همین دلیل در طراحی حرفه‌ای مدار، مدیریت حرارت فقط یک موضوع جانبی نیست؛ بخشی از طراحی اصلی مدار محسوب می‌شود.

در عمل، هیت‌سینک مانند یک مسیر خروجی برای گرما عمل می‌کند. گرما از تراشه داخلی قطعه یا بدنه فلزی آن به سطح هیت سینک منتقل می‌شود و سپس از طریق سطح بزرگ‌تر هیت سینک به هوای اطراف می‌رسد. هرچه سطح تماس هیت‌سینک با هوا بیشتر باشد، امکان دفع گرما بهتر می‌شود. به همین دلیل بیشتر هیت‌سینک‌ها دارای پره یا شیار هستند. این پره‌ها سطح موثر تماس با هوا را زیاد می‌کنند و به خنک شدن سریع‌تر قطعه کمک می‌کنند.

رایج‌ترین جنس هیت سینک، آلومینیوم و مس است. هیت سینک آلومینیومی به دلیل وزن کم، قیمت مناسب، امکان تولید آسان و رسانایی حرارتی قابل قبول در بیشتر پروژه‌ها استفاده می‌شود. هیت سینک مسی رسانایی حرارتی بالاتری دارد، اما سنگین‌تر و گران‌تر است. در طراحی‌های حرفه‌ای گاهی از ترکیب پایه مسی و پره‌های آلومینیومی استفاده می‌شود تا هم انتقال حرارت سریع باشد و هم وزن و هزینه کنترل شود.

هدف از استفاده از هیت سینک چیست؟

هدف اصلی از استفاده از هیت سینک، پایین نگه داشتن دمای قطعه در محدوده مجاز است. هر قطعه الکترونیکی در دیتاشیت خود یک دمای کاری و یک دمای اتصال مجاز دارد که معمولاً با عباراتی مانند Junction Temperature، TJ یا TJ Max مشخص می‌شود. اگر دمای داخلی قطعه از این مقدار بالاتر برود، احتمال خرابی افزایش پیدا می‌کند. گاهی قطعه فوراً نمی‌سوزد، اما در دمای بالا، عمر آن به شدت کاهش پیدا می‌کند.

در مدارهای قدرت، گرما معمولاً نتیجه تلفات توان است. برای مثال در یک رگولاتور خطی، اختلاف ولتاژ ورودی و خروجی در جریان عبوری ضرب می‌شود و به شکل گرما تلف می‌شود. در ماسفت‌ها، تلفات روشن بودن، مقاومت RDS(on) و تلفات سوئیچینگ باعث تولید گرما می‌شوند. در دیودهای قدرت، افت ولتاژ مستقیم در جریان عبوری ضرب می‌شود و توان تلفاتی ایجاد می‌کند. اگر این توان تلفاتی به درستی دفع نشود، قطعه داغ می‌کند.

استفاده از هیت‌سینک باعث می‌شود قطعه در جریان بالاتر، توان بیشتر یا مدت زمان طولانی‌تر با پایداری بیشتری کار کند. این موضوع برای منابع تغذیه سوئیچینگ، درایور موتور، آمپلی‌فایر صوتی، درایور LED، اینورتر، شارژر باتری، بردهای صنعتی و تجهیزات مخابراتی اهمیت زیادی دارد. در چنین سیستم‌هایی فقط روشن شدن مدار کافی نیست؛ مدار باید در بدترین شرایط کاری نیز پایدار بماند.

هدف دیگر از نصب هیت سینک مناسب، جلوگیری از چرخه خطرناک حرارتی است. در بعضی قطعات، با بالا رفتن دما، تلفات داخلی هم بیشتر می‌شود. افزایش تلفات دوباره دمای قطعه را بالا می‌برد و این چرخه می‌تواند به خرابی سریع قطعه منجر شود. انتخاب درست هیت سینک، استفاده از خمیر سیلیکون مناسب و طراحی مسیر جریان هوا، این چرخه را کنترل می‌کند.

برای چه قطعاتی هیت‌سینک لازم است؟

هر قطعه‌ای که در زمان کار توان قابل توجهی را به گرما تبدیل می‌کند یا دمای بدنه آن در بار واقعی بالا می‌رود، به بررسی حرارتی و در بسیاری از موارد به هیت‌سینک نیاز دارد. ملاک اصلی، نوع قطعه نیست؛ مقدار توان تلفاتی، دمای محیط، نوع پکیج و مدت زمان کارکرد است.

در کاربردهای عمومی، قطعات زیر بیشتر از بقیه به هیت‌سینک نیاز پیدا می‌کنند؛ مخصوصاً وقتی با جریان بالا، اختلاف ولتاژ زیاد یا داخل محفظه بسته کار می‌کنند:

• رگولاتورهای خطی مثل سری 78xx، LM317 و رگولاتورهای قابل تنظیم که اختلاف ولتاژ ورودی و خروجی زیادی دارند.
• ماسفت، IGBT و ترانزیستورهای قدرت در درایور موتور، اینورتر، منابع تغذیه و مدارهای سوئیچینگ.
• دیودهای قدرت، دیود پل و شاتکی‌های جریان بالا که افت ولتاژ مستقیم آن‌ها باعث تولید گرما می‌شود.
• LED پاور و COB LED که با بالا رفتن دما، افت نور، تغییر رنگ نور و کاهش عمر پیدا می‌کنند.
• ماژول‌های آمپلی‌فایر، شارژر، درایور LED، DC-DC و قطعات صنعتی که در توان بالا یا کارکرد طولانی داغ می‌شوند.
• مقاومت‌های توان، ترایاک و تریستور در مدارهای کنترل توان، دیمر، هیتر و راه‌اندازی بارهای AC.

اگر هیت‌سینک کوچک باشد چه اتفاقی می‌افتد؟

اگر هیت‌سینک کوچک‌تر از نیاز قطعه انتخاب شود، گرما با سرعت کافی از قطعه خارج نمی‌شود و دمای اتصال داخلی بالا می‌رود. نتیجه می‌تواند افت راندمان، خاموشی حفاظتی، تغییر مشخصات کاری، کاهش عمر قطعه یا سوختن کامل قطعه باشد.

هیت‌سینک کوچک ممکن است در تست کوتاه‌مدت ظاهراً جواب بدهد، اما در کارکرد طولانی، داخل جعبه، دمای محیط بالا یا بار سنگین، به سرعت به محدودیت می‌رسد. در LED پاور این موضوع معمولاً با کم شدن نور و تغییر رنگ نور دیده می‌شود. در ماسفت و رگولاتور، داغی بیش از حد می‌تواند باعث افت عملکرد، فعال شدن حفاظت حرارتی یا خرابی ناگهانی شود.

هیت سینک چگونه کار می کند؟

برای فهمیدن اینکه هیت سینک چگونه کار می کند، باید مسیر حرکت گرما را بررسی کنیم. گرما ابتدا در داخل قطعه، یعنی در ناحیه اتصال نیمه‌هادی یا تراشه داخلی تولید می‌شود. سپس از تراشه به بدنه قطعه، از بدنه به سطح هیت‌سینک و در نهایت از هیت‌سینک به هوای محیط منتقل می‌شود. اگر در هر بخش از این مسیر مانع ایجاد شود، دمای قطعه بالا می‌رود.

رسانش حرارتی

اولین مرحله انتقال گرما، رسانش حرارتی است. در این مرحله گرما از بدنه قطعه به هیت سینک منتقل می‌شود. کیفیت این انتقال به جنس هیت‌سینک، سطح تماس، فشار نصب، صافی سطح و وجود ماده رابط حرارتی بستگی دارد. سطح قطعه و سطح هیت‌سینک از نظر میکروسکوپی کاملاً صاف نیستند؛ بین آن‌ها حفره‌های ریز هوا باقی می‌ماند. چون هوا رسانای حرارتی ضعیفی است، وجود این فاصله‌ها باعث افت انتقال حرارت می‌شود.

نقش خمیر سیلیکون و پد حرارتی

برای کاهش مقاومت حرارتی بین قطعه و هیت‌سینک از خمیر سیلیکون، پد حرارتی یا مواد رابط حرارتی استفاده می‌شود. این مواد فاصله‌های ریز بین دو سطح را پر می‌کنند و مسیر انتقال گرما را بهتر می‌کنند. البته استفاده بیش از حد از خمیر سیلیکون نتیجه معکوس دارد. خمیر حرارتی باید لایه‌ای نازک و یکنواخت ایجاد کند، نه اینکه بین قطعه و هیت سینک به شکل ضخیم قرار بگیرد.

همرفت حرارتی و جریان هوا

مرحله بعدی، انتقال گرما از هیت‌سینک به هوای اطراف است. این مرحله را همرفت حرارتی می‌نامند. اگر هوا به طور طبیعی حرکت کند، به آن خنک‌ شدن طبیعی یا Passive Cooling گفته می‌شود. اگر از فن یا بلوئر استفاده شود، خنک‌ شدن فعال یا Active Cooling داریم. در هیت‌سینک پسیو، طراحی پره‌ها، جهت نصب و فضای آزاد اطراف اهمیت زیادی دارد. در هیت‌سینک اکتیو، مسیر عبور هوا و توان فن نقش تعیین‌کننده دارد.

مقاومت حرارتی چیست؟

مهم‌ترین مفهوم در انتخاب هیت سینک، مقاومت حرارتی است. مقاومت حرارتی معمولاً با واحد درجه سانتی‌گراد بر وات نوشته می‌شود؛ مثلاً 10°C/W. هرچه این عدد کمتر باشد، هیت‌سینک توانایی بیشتری در دفع گرما دارد. در محاسبه ساده، دمای قطعه به دمای محیط، توان تلفاتی و مجموع مقاومت‌های حرارتی مسیر وابسته است. یعنی اگر قطعه توان تلفاتی زیادی داشته باشد یا دمای محیط بالا باشد، باید از هیت‌سینکی با مقاومت حرارتی کمتر استفاده شود.

چطور ابعاد مناسب هیت‌سینک را انتخاب کنیم؟

ابعاد هیت‌سینک را فقط با چشم انتخاب نکنید. ابتدا توان تلفاتی قطعه، دمای محیط واقعی، دمای مجاز قطعه و مقاومت حرارتی مورد نیاز را مشخص کنید؛ سپس هیت‌سینکی انتخاب کنید که در همان فضای نصب و جریان هوای واقعی بتواند دما را زیر حد مجاز نگه دارد.

برای انتخاب عملی، این مسیر ساده را دنبال کنید:

1. توان تلفاتی را حساب کنید: مثلاً در رگولاتور خطی، اختلاف ولتاژ ورودی و خروجی را در جریان ضرب کنید.
2. دمای محیط واقعی را در نظر بگیرید: اگر قطعه داخل باکس یا تابلو است، دمای داخل همان فضا مهم‌تر از دمای اتاق است.
3. حداکثر دمای مجاز را از دیتاشیت بخوانید: طراحی را روی مرز حداکثر انجام ندهید و حاشیه امن بگذارید.
4. مقاومت حرارتی هیت‌سینک را بررسی کنید: عدد کمتر یعنی دفع گرمای بهتر؛ برای توان بالاتر به مقاومت حرارتی پایین‌تر نیاز دارید.
5. فضای نصب و جهت پره‌ها را بسنجید: پره‌ها باید مسیر خروج هوای گرم داشته باشند و با قطعات اطراف خفه نشوند.
6. بعد از نصب تست دمایی بگیرید: انتخاب نهایی باید در بار واقعی و مدت زمان کافی تأیید شود.

انواع هیت سینک

برای انتخاب هیت سینک مناسب، باید انواع هیت سینک را از نظر روش خنک‌کردن، جنس، روش ساخت و نوع کاربرد بشناسید. هر مدل برای شرایط خاصی مناسب است و نمی‌توان یک نوع هیت‌سینک را برای همه قطعات بهترین انتخاب دانست.

هیت‌سینک (Passive) بدون فن

هیت‌سینک بدون فن کار می‌کند و فقط با سطح فلزی و جریان طبیعی هوا گرما را دفع می‌کند. این مدل بی‌صدا، ساده، ارزان‌تر و کم‌ریسک‌تر است؛ چون قطعه متحرک ندارد و خرابی فن در آن مطرح نیست. هیت‌سینک بدون فن برای رگولاتورها، ترانزیستورها، LEDهای توان متوسط، مدارهای آموزشی، بردهای الکترونیکی کم‌مصرف و تجهیزاتی که صدای فن در آن‌ها مشکل‌ساز است مناسب است. با این حال، اگر توان تلفاتی بالا باشد یا دستگاه در جعبه بسته قرار بگیرد، ممکن است هیت‌سینک بدون فن کافی نباشد.

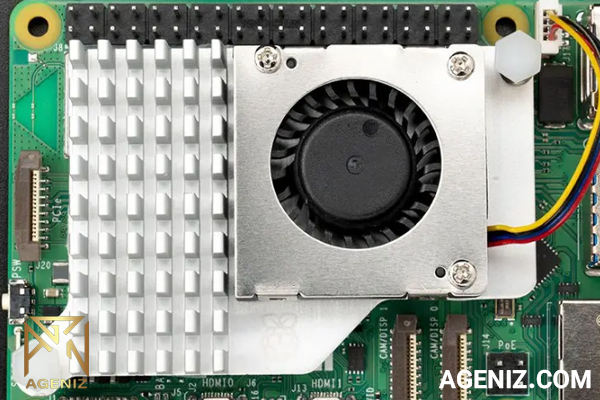

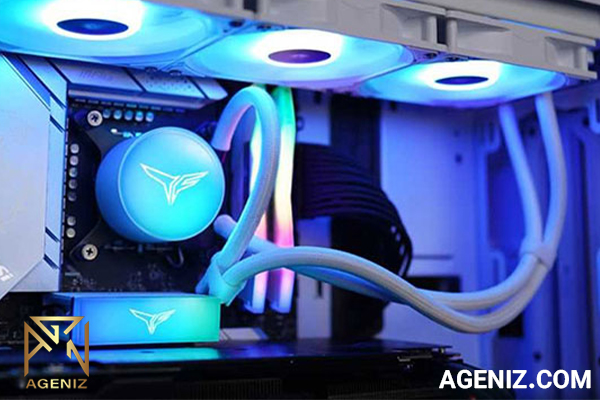

هیت‌سینک فعال

در هیت‌سینک فعال از فن، بلوئر یا جریان هوای اجباری استفاده می‌شود. این مدل برای قطعات پرمصرف، پردازنده‌ها، منابع تغذیه، اینورترها، تجهیزات صنعتی و سیستم‌هایی که گرمای زیادی تولید می‌کنند مناسب‌تر است. مزیت آن دفع گرمای بیشتر در حجم کمتر است، اما باید خرابی فن، گردوغبار، نویز صوتی و مصرف انرژی فن را هم در نظر گرفت.

هیت‌سینک آلومینیومی

هیت سینک آلومینیومی رایج‌ترین گزینه در بازار است. آلومینیوم سبک، قابل اکسترود، اقتصادی و برای بیشتر مدارهای الکترونیکی مناسب است. اگر برای ماسفت، رگولاتور، دیود قدرت، ترایاک یا ماژول‌های معمولی به دنبال خرید هیت سینک هستید، در بسیاری از موارد هیت‌سینک آلومینیومی انتخاب مناسبی خواهد بود. در فروشگاه‌های قطعات الکترونیکی معمولاً هیت‌سینک‌های شاخه‌ای، پره‌ای و مخصوص پکیج‌های TO-220 و TO-247 از جنس آلومینیوم عرضه می‌شوند.

هیت‌سینک مسی

هیت سینک مسی رسانایی حرارتی بالاتری نسبت به آلومینیوم دارد و برای کاربردهایی مناسب است که چگالی حرارت زیاد است یا فضای نصب محدود است. در عوض، مس سنگین‌تر و گران‌تر است و در بسیاری از پروژه‌ها از نظر اقتصادی توجیه ندارد. استفاده از مس زمانی منطقی است که قطعه گرمای زیادی در سطح کوچک تولید می‌کند یا انتقال سریع گرما از سطح قطعه به پره‌ها اهمیت ویژه دارد.

هیت‌سینک پروفیلی، پره‌دار و ستونی

هیت‌سینک پروفیلی با عبور آلومینیوم از قالب تولید می‌شود و برای تولید انبوه، قیمت مناسب و شکل‌های پره‌ای رایج کاربرد زیادی دارد. مدل پره‌دار با پره‌های بلند، سطح تماس با هوا را افزایش می‌دهد و برای جریان هوای مشخص عملکرد خوبی دارد. مدل ستونی به جای پره‌های خطی، پایه‌ها یا ستون‌های کوچک دارد و زمانی مفید است که جهت جریان هوا ثابت نیست یا هوا از چند جهت به هیت‌سینک برخورد می‌کند.

هیت‌سینک مخصوص LED، TO-220 و قطعات پاور

LEDهای پاور اگر داغ شوند، نوردهی آن‌ها کاهش پیدا می‌کند و عمرشان کم می‌شود. بنابراین برای LEDهای توان بالا باید از هیت‌سینک مناسب، خمیر حرارتی و سطح تماس خوب استفاده شود. در قطعاتی مثل ماسفت، رگولاتور و دیود قدرت با پکیج TO-220 یا TO-247 نیز باید به سوراخ نصب، عایق بودن یا نبودن تب فلزی، واشر عایق، بوش پیچ و اتصال مکانیکی محکم توجه کرد. در بعضی قطعات، تب فلزی به Drain، Collector یا پایه خروجی متصل است و تماس مستقیم آن با بدنه فلزی می‌تواند اتصال کوتاه ایجاد کند.

آلومینیومی بهتر است یا مسی؟

برای بیشتر مدارهای عمومی، هیت‌سینک آلومینیومی انتخاب بهتر و اقتصادی‌تری است؛ چون سبک، ارزان، در دسترس و برای دفع گرمای معمولی کافی است. هیت‌سینک مسی زمانی ارزش دارد که فضای نصب محدود است، چگالی حرارت زیاد است یا انتقال سریع گرما از سطح قطعه اهمیت بالایی دارد.

چه زمانی فن لازم می‌شود؟

زمانی فن لازم می‌شود که هیت‌سینک پسیو نتواند در شرایط واقعی دما را کنترل کند؛ یعنی توان تلفاتی زیاد باشد، فضای نصب کوچک باشد، دستگاه داخل محفظه بسته کار کند یا دمای محیط بالا باشد. فن با ایجاد جریان هوای اجباری، دفع گرما را بیشتر می‌کند.

استفاده از فن برای منابع تغذیه، اینورتر، آمپلی‌فایر، درایور موتور، شارژرهای توان بالا و سیستم‌هایی که طولانی‌مدت زیر بار کار می‌کنند رایج است. با این حال، فن همیشه راه‌حل نهایی نیست؛ چون گردوغبار، نویز صوتی، خرابی بلبرینگ و کاهش جریان هوا در طول زمان باید در طراحی لحاظ شود.

• اگر دما با هیت‌سینک پسیو نزدیک حد مجاز است، فن یا هیت‌سینک بزرگ‌تر را بررسی کنید.
• اگر دستگاه داخل جعبه بسته است، فقط فن روی هیت‌سینک کافی نیست؛ مسیر ورود و خروج هوا هم لازم است.
• اگر محیط گردوغبار دارد، فیلتر، سرویس دوره‌ای و انتخاب فن باکیفیت اهمیت بیشتری پیدا می‌کند.
• اگر سکوت مهم است، ابتدا هیت‌سینک بزرگ‌تر و تهویه طبیعی بهتر را بررسی کنید.

وظیفه هیت سینک چیست؟

وظیفه هیت سینک این است که گرمای تولید شده توسط قطعه را از محل تولید گرما دور کند و آن را به محیط منتقل کند. اما در انتخاب عملی، این تعریف ساده کافی نیست. هیت‌سینک باید بتواند در شرایط واقعی کار، دمای قطعه را با حاشیه امن زیر حد مجاز نگه دارد. برای رسیدن به این هدف، بهتر است انتخاب هیت سینک را مرحله‌به‌مرحله انجام دهید.

1. توان تلفاتی قطعه را محاسبه کنید

اولین قدم، تعیین توان تلفاتی است. برای رگولاتور خطی، توان تلفاتی تقریباً برابر اختلاف ولتاژ ورودی و خروجی ضربدر جریان خروجی است. برای ماسفت، باید تلفات هدایت و تلفات سوئیچینگ بررسی شود. برای دیود، افت ولتاژ مستقیم در جریان عبوری ضرب می‌شود. اگر توان تلفاتی قطعه را ندانید، انتخاب هیت‌سینک فقط حدس خواهد بود.

2. دمای محیط واقعی را در نظر بگیرید

بسیاری از کاربران دمای محیط را 25 درجه در نظر می‌گیرند، اما در عمل دمای داخل دستگاه یا تابلو می‌تواند 40، 50 یا حتی 60 درجه باشد. هرچه دمای محیط بالاتر باشد، اختلاف دمای مجاز کمتر می‌شود و به هیت سینک قوی‌تری نیاز دارید. برای مثال، قطعه‌ای که در فضای باز آزمایشگاه خوب کار می‌کند، ممکن است داخل جعبه پلاستیکی یا فلزی بسته به سرعت داغ شود.

3. حداکثر دمای مجاز قطعه را از دیتاشیت بخوانید

همیشه دیتاشیت قطعه را بررسی کنید. مقدار TJ Max یا حداکثر دمای اتصال مشخص می‌کند قطعه تا چه دمایی می‌تواند کار کند. البته طراحی حرفه‌ای نباید دقیقاً روی مرز حداکثر انجام شود. بهتر است حاشیه امن در نظر بگیرید تا در اثر گردوغبار، افت جریان هوا، افزایش دمای محیط یا کار طولانی‌مدت، قطعه وارد محدوده خطر نشود.

4. مقاومت حرارتی مورد نیاز را تخمین بزنید

پس از مشخص شدن توان تلفاتی، دمای محیط و دمای مجاز قطعه، می‌توانید مقاومت حرارتی مورد نیاز را تخمین بزنید. اگر توان تلفاتی بالا باشد، عدد مقاومت حرارتی مجاز باید پایین‌تر باشد. مثلاً یک هیت‌سینک با 20°C/W برای قطعه‌ای با تلفات کم مناسب است، اما برای قطعه‌ای با چندین وات تلفات ممکن است کافی نباشد. در خرید هیت سینک، فقط ابعاد را نبینید؛ مقدار مقاومت حرارتی اعلام‌شده در دیتاشیت هیت‌سینک بسیار مهم‌تر است.

5. نصب مکانیکی و عایق‌کاری را بررسی کنید

نصب اشتباه می‌تواند عملکرد بهترین هیت‌سینک را خراب کند. پیچ باید فشار کافی ایجاد کند، اما نباید باعث ترک خوردن پکیج یا خم شدن پایه‌ها شود. اگر بدنه فلزی قطعه از نظر الکتریکی به یکی از پایه‌ها متصل است، باید از پد عایق و واشر عایق مناسب استفاده کنید. در غیر این صورت ممکن است هیت‌سینک یا بدنه دستگاه به بخشی از مدار وصل شود و خطای خطرناک ایجاد کند.

6. بعد از نصب، دما را تست کنید

حتی اگر محاسبات درست باشد، تست عملی ضروری است. پس از نصب هیت سینک، مدار را در بار واقعی، ولتاژ واقعی و شرایط دمایی نزدیک به حالت نهایی تست کنید. دمای قطعه، دمای هیت‌سینک و دمای داخل محفظه را اندازه بگیرید. اگر دما نزدیک محدوده مجاز است، باید هیت‌سینک بزرگ‌تر، جریان هوای بهتر، خمیر حرارتی مناسب‌تر یا قطعه‌ای با تلفات کمتر انتخاب شود.

• برای قطعات کم‌مصرف، هیت‌سینک آلومینیومی بدون فن معمولاً کافی است.
• برای توان بالا، استفاده از فن یا هیت‌سینک بزرگ‌تر را بررسی کنید.
• برای پکیج‌های TO-220 و TO-247، عایق الکتریکی تب فلزی را جدی بگیرید.
• برای LED پاور، سطح تماس، خمیر حرارتی و تهویه اطراف بسیار مهم است.
• برای دستگاه داخل جعبه، دمای داخل محفظه را ملاک قرار دهید، نه دمای اتاق.

جدول انتخاب سریع هیت‌سینک براساس نوع قطعه

جدول زیر برای انتخاب اولیه است و جای محاسبه دقیق و تست دمایی را نمی‌گیرد، اما کمک می‌کند سریع‌تر بفهمید برای هر قطعه از چه نوع هیت‌سینکی شروع کنید.

اشتباهات رایج هنگام نصب هیت‌سینک

نصب اشتباه می‌تواند باعث شود حتی هیت‌سینک بزرگ هم خوب عمل نکند. رایج‌ترین خطاها استفاده زیاد از خمیر سیلیکون، فشار نصب نامناسب، بی‌توجهی به عایق الکتریکی، جهت اشتباه پره‌ها و نبودن مسیر جریان هوا است.

• زدن خمیر سیلیکون بیش از حد: خمیر باید لایه‌ای نازک باشد؛ ضخامت زیاد انتقال حرارت را بدتر می‌کند.
• نصب بدون تمیز کردن سطح: گردوغبار، چربی و زبری سطح باعث افزایش مقاومت حرارتی می‌شود.
• سفت کردن بیش از حد پیچ: فشار زیاد ممکن است پکیج قطعه را ترک بدهد یا پایه‌ها را تحت تنش قرار دهد.
• فراموش کردن عایق الکتریکی: در بعضی قطعات، تب فلزی به پایه داخلی وصل است و تماس مستقیم با هیت‌سینک می‌تواند اتصال کوتاه بسازد.
• قرار دادن پره‌ها در مسیر بسته: اگر هوای گرم راه خروج نداشته باشد، سطح زیاد هیت‌سینک هم کمک زیادی نمی‌کند.
• انتخاب فقط براساس ظاهر: هیت‌سینک سنگین یا بزرگ همیشه بهترین گزینه نیست؛ مقاومت حرارتی و شرایط نصب مهم‌تر است.
• تست نکردن بعد از نصب: هر انتخابی باید در بار واقعی، زمان کافی و دمای محیط واقعی بررسی شود.

جمع‌بندی

انتخاب هیت سینک مناسب یکی از مهم‌ترین بخش‌های طراحی مدارهای الکترونیکی است. اگر قطعه داغ کند، ممکن است مدار در ابتدا کار کند، اما در استفاده طولانی‌مدت دچار افت عملکرد، خاموشی ناگهانی یا خرابی کامل شود. برای جلوگیری از این مشکل باید توان تلفاتی قطعه، دمای محیط، حداکثر دمای مجاز، مقاومت حرارتی، جنس هیت‌سینک، نوع جریان هوا، نحوه نصب و کیفیت ماده رابط حرارتی را همزمان بررسی کنید.

بهترین هیت‌سینک همیشه بزرگ‌ترین یا گران‌ترین مدل نیست. بهترین انتخاب، هیت‌سینکی است که در شرایط واقعی کار، دمای قطعه را با حاشیه امن زیر حد مجاز نگه دارد. برای بیشتر کاربردهای عمومی، هیت سینک آلومینیومی انتخابی اقتصادی و قابل اعتماد است. برای توان‌های بالاتر یا فضای محدود، ممکن است به هیت سینک مسی، فن، جریان هوای اجباری یا طراحی حرارتی پیشرفته‌تر نیاز داشته باشید.

اگر برای پروژه الکترونیکی، تعمیر برد، راه‌اندازی LED پاور، خنک‌کاری ماسفت، رگولاتور، دیود قدرت یا ماژول صنعتی به هیت‌سینک نیاز دارید، قبل از خرید نوع پکیج قطعه، مقدار توان تلفاتی و فضای نصب را مشخص کنید. سپس بر اساس نیاز واقعی، از دسته هیت‌سینک، خمیر سیلیکون، فن و قطعات قدرت مرتبط استفاده کنید تا هیت‌سینک آلومینیومی، مسی، پسیو یا فن‌دار را دقیق‌تر انتخاب کنید.

پیشنهاد کاربردی: اگر در انتخاب بین چند مدل هیت‌سینک مردد هستید، مدلی را انتخاب کنید که از نظر مقاومت حرارتی و سطح تماس کمی حاشیه امن بیشتری داشته باشد؛ چون دمای محیط، گردوغبار، نصب داخل جعبه و کارکرد طولانی‌مدت معمولاً شرایط را سخت‌تر از تست اولیه می‌کنند.
