چرا خازن باد میکند؟ علائم خرابی خازن و روش تست آن با مولتیمتر
اگر روی برد با یک خازن باد کرده روبهرو شدهای، احتمالاً دستگاه با علائمی مثل دیر روشن شدن، خاموشی ناگهانی، نویز یا افت ولتاژ کار میکند. در این راهنما، میبینیم چرا خازن باد میکند، چه زمانی باید تعویض شود و چطور میتوان با مولتیمتر آن را بررسی کرد.
فهرست مطالب

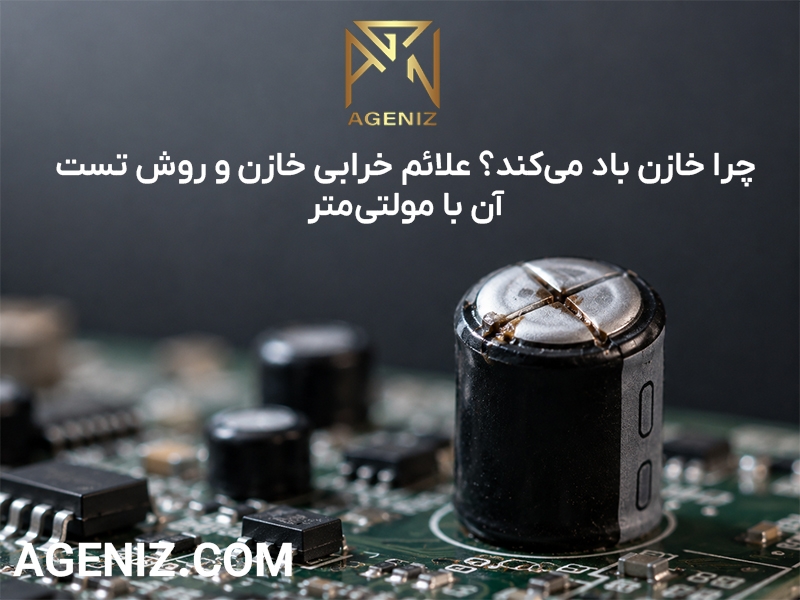

چرا خازن باد میکند؟
خازن معمولاً وقتی باد میکند که فشار یا دمای داخل آن از حد طبیعی بالاتر برود. این اتفاق بیشتر در خازنهای الکترولیتی دیده میشود و معمولاً به یکی از این دلایل رخ میدهد: گرمای زیاد، ولتاژ نامناسب، ریپل شدید در پاور، کیفیت پایین خازن، نصب برعکس قطبها یا تمام شدن عمر قطعه.
خازن باد کرده قطعه قابل اعتمادی نیست؛ حتی اگر دستگاه هنوز روشن شود. در چنین حالتی، بهتر است خازن با نمونهای همظرفیت، با ولتاژ مناسب و از نوع سازگار با مدار تعویض شود.
نکته مهم: همه خازنهای خراب باد نمیکنند. گاهی ظاهر خازن سالم است اما ظرفیت آن کم شده یا ESR آن بالا رفته است. بنابراین ظاهر خازن فقط یک نشانه است، نه تست قطعی.
علتهای اصلی باد کردن خازن
باد کردن خازن معمولاً نتیجه کار کردن قطعه در شرایط سخت است. مهمترین علتها را میتوان در چند مورد خلاصه کرد:
1. گرمای زیاد روی برد
خازنهایی که نزدیک هیتسینک، ترانس، رگولاتور، دیودهای داغ یا ماسفت قرار دارند، سریعتر ضعیف میشوند. گرما باعث خشک شدن الکترولیت داخل خازن میشود و بهمرور ظرفیت قطعه را پایین میآورد.
2. ولتاژ بالاتر از حد مجاز
عددهایی مثل 16V، 25V یا 50V روی بدنه خازن، حداکثر ولتاژ قابل تحمل آن هستند. اگر ولتاژ مدار از این مقدار بالاتر برود، خازن داغ میکند، باد میکند یا در موارد شدید میترکد.
3. نصب اشتباه قطب مثبت و منفی
خازن الکترولیتی قطب مثبت و منفی دارد. نصب برعکس آن، مخصوصاً در مدار تغذیه، میتواند خیلی سریع باعث داغ شدن، باد کردن یا ترکیدن خازن شود.
4. کیفیت پایین یا انتخاب نامناسب
خازن بیکیفیت ممکن است در ظاهر درست کار کند، اما تحمل گرما و ریپل کمی داشته باشد. در پاورهای سوئیچینگ، استفاده از خازن معمولی به جای خازن Low ESR هم میتواند عمر تعمیر را کوتاه کند.
5. ریپل زیاد در مدار تغذیه
در پاورها، خازن برای صاف کردن ولتاژ و کم کردن نوسان استفاده میشود. اگر ریپل زیاد باشد، خازن از داخل داغ میشود. گاهی هم مشکل از قطعات اطراف مثل دیود، آیسی پاور، اپتوکوپلر، ماسفت یا مقاومت فیدبک است؛ نه فقط خود خازن.
6. عمر بالای خازن
خازن قطعهای مصرفی است و با گذشت زمان، مخصوصاً در دستگاههای همیشه روشن، کیفیت خود را از دست میدهد. تلویزیون، مانیتور، مودم، DVR، پاور کامپیوتر و بردهای صنعتی نمونههای رایج این خرابی هستند.
علائم خرابی خازن
محل قرارگیری خازن در مدار روی علائم خرابی اثر میگذارد، اما جدول زیر برای تشخیص اولیه کمککننده است:
| علامت دیدهشده | احتمال خرابی خازن | توضیح کاربردی |
|---|---|---|
| باد کردن بالای خازن | بسیار زیاد | خازن از حالت طبیعی خارج شده و بهتر است تعویض شود. |
| نشتی مایع از بالا یا پایین | بسیار زیاد | نشتی الکترولیت نشانه جدی خرابی است. |
| دیر روشن شدن دستگاه | متوسط تا زیاد | در پاور و مدار تغذیه، ضعف خازن میتواند راهاندازی را سخت کند. |
| خاموش و روشن شدن مداوم | متوسط تا زیاد | افت یا نوسان ولتاژ ممکن است به خازنهای تغذیه مربوط باشد. |
| نویز در صدا یا تصویر | متوسط | خرابی خازن فیلتر میتواند نویز و ناپایداری ایجاد کند. |
| داغ شدن غیرعادی خازن | زیاد | یا خود خازن خراب است، یا مدار بیش از حد به آن فشار میآورد. |
| ظاهر سالم اما ظرفیت پایین | زیاد | برای تشخیص دقیقتر، تست ظرفیت یا ESR لازم است. |

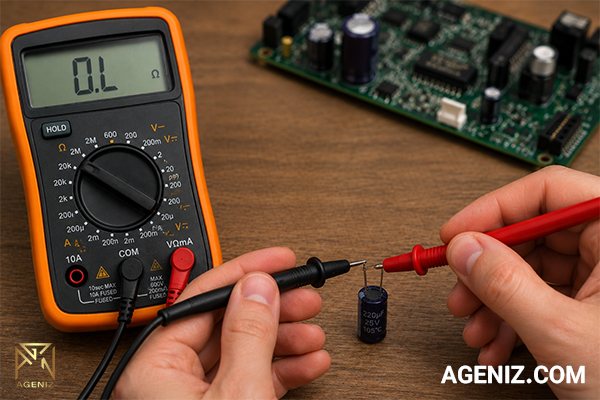

روش تست خازن با مولتیمتر
قبل از تست، دستگاه را از برق بکش و خازن را با روش ایمن تخلیه کن. خازنهای پاور و مدارهای برق شهری ممکن است حتی بعد از خاموش شدن دستگاه هم شارژ خطرناک داشته باشند.
1. بررسی ظاهری
اگر خازن باد کرده، ترک خورده، نشتی دارد یا اطراف پایههای آن تغییر رنگ داده، معمولاً نیازی به اصرار روی تست نیست؛ این خازن باید تعویض شود.
2. تست اتصال کوتاه با بیزر
مولتیمتر را روی حالت بیزر بگذار و پرابها را به دو پایه خازن بزن. بوق ممتد میتواند نشانه اتصال کوتاه باشد. البته روی برد، قطعات اطراف ممکن است نتیجه را تغییر دهند.
3. تست ظرفیت خازن
اگر مولتیمتر ظرفیتسنج دارد، مقدار خازن را با عدد روی بدنه مقایسه کن؛ مثلاً 470µF، 1000µF یا 2200µF. اگر عدد نمایش دادهشده خیلی کمتر از مقدار درجشده باشد، خازن ضعیف شده است.
4. تست با اهممتر در مولتیمترهای ساده
در حالت مقاومت، خازن سالم معمولاً ابتدا عدد پایینتری نشان میدهد و بعد عدد آرامآرام بالا میرود. اگر عدد همیشه نزدیک صفر ماند، احتمال اتصال کوتاه وجود دارد. اگر هیچ تغییری دیده نشد، خازن ممکن است قطع یا ضعیف باشد.
یادآوری: تست اهممتر فقط خرابیهای واضح را نشان میدهد و جای تست ظرفیت یا ESR را نمیگیرد.
آیا تست خازن روی برد قابل اعتماد است؟
تست خازن روی برد برای بررسی اولیه خوب است، اما نتیجه قطعی نمیدهد؛ چون مقاومتها، دیودها، آیسیها و مسیرهای موازی روی عدد مولتیمتر اثر میگذارند.
برای تست دقیقتر، بهتر است حداقل یک پایه خازن از مدار آزاد شود یا خازن کامل خارج شود. این موضوع مخصوصاً برای تست ظرفیت و ESR اهمیت دارد.
ESR خازن چیست و چرا مهم است؟
گاهی خازن با مولتیمتر ظرفیت قابل قبولی نشان میدهد، اما در مدار درست کار نمیکند. یکی از علتهای رایج این حالت، بالا رفتن ESR است. ESR یعنی مقاومت داخلی خازن؛ هرچه بیشتر شود، خازن در فیلتر کردن نوسان ضعیفتر عمل میکند و بیشتر داغ میشود.
در پاورهای سوئیچینگ، تلویزیون، مانیتور، آداپتور و بردهای تغذیه، انتخاب خازن Low ESR اهمیت زیادی دارد. نصب خازن معمولی در این بخشها ممکن است باعث برگشت دوباره خرابی شود.
نکات مهم تعویض خازن
تعویض خازن ساده به نظر میرسد، اما اگر قطعه اشتباه انتخاب شود، همان ایراد دوباره برمیگردد. هنگام تعویض، این موارد را بررسی کن:
- ظرفیت: معمولاً باید مشابه خازن قبلی باشد.
- ولتاژ: ولتاژ خازن جدید نباید کمتر از خازن اصلی باشد.
- دمای کاری: برای پاور و بخشهای گرم، خازن 105 درجه انتخاب مطمئنتری از 85 درجه است.
- Low ESR: در پاورهای سوئیچینگ، خازن معمولی همیشه جایگزین مناسبی نیست.
- قطبیت: قبل از لحیمکاری، مثبت و منفی خازن را با علامت روی برد چک کن.
- لحیمکاری: قلع سرد، پایه لق یا اتصال ناقص میتواند دوباره همان علائم را ایجاد کند.
خرابی خازن در چه دستگاههایی رایج است؟
خازن تقریباً در همه دستگاههای الکترونیکی وجود دارد، اما در دستگاههای همیشه روشن یا بخشهای گرم، خرابی آن بیشتر دیده میشود:
- پاور کامپیوتر و پاورهای صنعتی
- تلویزیون LED و LCD و مانیتور
- مودم، روتر، DVR و گیرنده دیجیتال
- آمپلیفایر و اسپیکرهای اکتیو
- آداپتور، شارژر و منابع تغذیه سوئیچینگ
- برد یخچال، لباسشویی، کولر و لوازم خانگی
در بیشتر این دستگاهها، خازنهای بخش تغذیه زودتر آسیب میبینند؛ چون با گرما، ریپل و نوسان ولتاژ درگیرند.
سوالات متداول درباره باد کردن و تست خازن
آیا خازن باد کرده خطرناک است؟
بله. خازن باد کرده یعنی قطعه از حالت طبیعی خارج شده است. در مدارهای تغذیه و برق شهری، بهتر است دستگاه روشن نشود و خازن با نمونه مناسب تعویض شود.
آیا خازن خراب همیشه باد میکند؟
خیر. بعضی خازنها ظاهر سالمی دارند اما ظرفیتشان کم شده یا ESR آنها بالا رفته است.
بهترین روش تست خازن با مولتیمتر چیست؟
اگر مولتیمتر ظرفیتسنج دارد، بعد از تخلیه خازن، مقدار آن را با عدد نوشتهشده روی بدنه مقایسه کن. برای نتیجه دقیقتر، خازن را خارج از مدار تست کن.
آیا تست خازن روی برد درست است؟
برای بررسی اولیه بله، اما برای نتیجه قطعی نه. قطعات اطراف میتوانند روی عدد مولتیمتر اثر بگذارند.
برای تعویض خازن، ولتاژ بالاتر مشکلی ندارد؟
ولتاژ خازن جایگزین نباید کمتر از خازن اصلی باشد. ولتاژ بالاتر معمولاً قابل استفاده است، به شرطی که ظرفیت، نوع خازن، ابعاد و دمای کاری با مدار سازگار باشد.
چرا خازن جدید بعد از تعویض دوباره باد میکند؟
احتمالاً مشکل فقط خود خازن نبوده است. ولتاژ بالا، ریپل زیاد، گرمای شدید یا خرابی قطعات مدار تغذیه میتواند باعث تکرار خرابی شود.
خازن Low ESR برای چه مدارهایی لازم است؟
در پاورهای سوئیچینگ، تلویزیون، مانیتور، آداپتور و مدارهایی که ریپل یا فرکانس کاری بالایی دارند.
اگر خازن نشتی داشته باشد باید تعویض شود؟
بله. نشتی از بالا یا پایین خازن نشانه جدی خرابی است و چنین خازنی قابل اعتماد نیست.
جمعبندی
باد کردن خازن معمولاً نشانه خرابی جدی است. گرما، ولتاژ نامناسب، ریپل بالا، کیفیت پایین، نصب اشتباه و عمر زیاد از علتهای اصلی آن هستند. برای تشخیص، اول ظاهر خازن را بررسی کن؛ اگر باد کرده، نشتی دارد یا ترک خورده، تعویض بهترین گزینه است. برای بررسی دقیقتر هم میتوان از تست ظرفیت، بیزر، اهممتر و در مدارهای حساس از ESR متر کمک گرفت.
