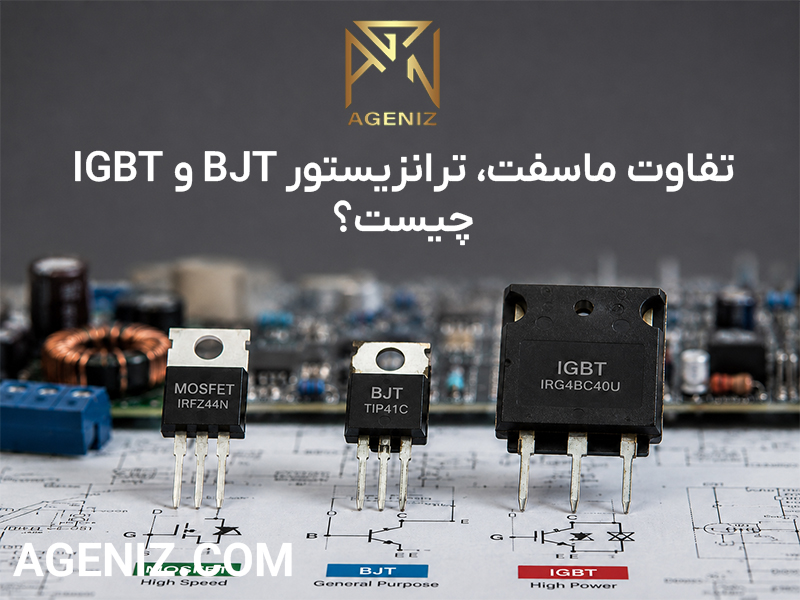

تفاوت ماسفت، ترانزیستور BJT و IGBT چیست؟ مقایسه کاربرد، سرعت و توان
ماسفت، ترانزیستور BJT و IGBT هر سه برای کنترل یا تقویت جریان استفاده میشوند، اما روش راهاندازی، سرعت سوئیچینگ، میزان تلفات و محدوده توان آنها یکسان نیست. شناخت این تفاوتها کمک میکند برای منبع تغذیه، اینورتر، کنترل موتور یا تعمیر برد، قطعه مناسبتری انتخاب کنید.
فهرست مطالب
تفاوت اصلی چیست؟
BJT با جریان بیس کنترل میشود و برای تقویت سیگنال یا کلیدزنی ساده کاربرد دارد. MOSFET با ولتاژ گیت راهاندازی میشود، سرعت بالایی دارد و در منابع تغذیه سوئیچینگ، PWM و مدارهای DC بسیار رایج است. IGBT نیز ورودی ولتاژمحور دارد، اما برای کنترل توان، جریان و ولتاژ بالا در اینورترها و تجهیزات صنعتی مناسبتر است.
قاعده انتخاب سریع: برای فرکانس بالا و مدارهای DC ابتدا MOSFET را بررسی کنید؛ برای اینورترهای پرقدرت و باس ولتاژ بالا IGBT گزینه مهمتری است؛ برای تقویت آنالوگ و مدارهای ساده، BJT همچنان کاربرد زیادی دارد.
منظور از ترانزیستور در این مقایسه چیست؟
از نظر فنی، ماسفت و IGBT نیز نوعی ترانزیستور هستند. با این حال، در بازار قطعات الکترونیکی و میان تعمیرکاران، وقتی «ترانزیستور» در کنار ماسفت و IGBT گفته میشود، معمولاً منظور ترانزیستور دوقطبی یا BJT است.
این قطعات ممکن است از نظر ظاهر شبیه باشند، اما رفتار داخلی و روش کنترل متفاوتی دارند؛ بنابراین شباهت پکیج یا عدد آمپر برای جایگزینی آنها کافی نیست.
ترانزیستور BJT چیست؟
BJT مخفف Bipolar Junction Transistor است و معمولاً در دو نوع NPN و PNP ساخته میشود. سه پایه این قطعه بیس، کلکتور و امیتر هستند. جریان کوچکی که وارد پایه بیس میشود، جریان بزرگتر مسیر کلکتور به امیتر را کنترل میکند؛ به همین دلیل BJT را قطعهای جریانمحور میدانند.
BJT در ناحیه فعال میتواند سیگنال را تقویت کند و در حالت قطع و اشباع مانند یک کلید الکترونیکی عمل کند. این ویژگی باعث شده در آمپلیفایرهای صوتی، مدارهای آنالوگ، منابع جریان، درایور رله، مدار سنسور و کلیدهای کمهزینه استفاده شود.
مزایا و محدودیتهای BJT
- عملکرد مناسب در تقویتکنندههای آنالوگ و قیمت اقتصادی
- نیاز به تأمین جریان پیوسته برای بیس
- سرعت کمتر در بعضی مدلهای قدرت به دلیل ذخیره حاملها
- حساسیت بیشتر به طراحی حرارتی و نقطه داغ
ماسفت یا MOSFET چیست؟
MOSFET مخفف Metal Oxide Semiconductor Field Effect Transistor است. پایههای اصلی آن گیت، درین و سورس نام دارند. گیت توسط یک لایه عایق از مسیر اصلی جریان جدا شده است؛ بنابراین در حالت ثابت، جریان ورودی بسیار کمی میکشد و به عنوان یک قطعه ولتاژمحور با امپدانس ورودی بالا شناخته میشود.
با اعمال ولتاژ مناسب بین گیت و سورس، کانال هدایت ایجاد میشود و جریان از مسیر درین به سورس عبور میکند. ماسفتها به دلیل ساختار خود میتوانند با سرعت زیادی روشن و خاموش شوند؛ به همین دلیل در مدارهای PWM و منابع تغذیه سوئیچینگ بسیار پرکاربرد هستند.
RDS(on) چه اهمیتی دارد؟
یکی از مهمترین مشخصات ماسفت قدرت، مقاومت RDS(on) است؛ یعنی مقاومت مسیر درین به سورس در حالت روشن. هرچه این مقدار در شرایط واقعی کمتر باشد، افت ولتاژ، تلفات هدایتی و گرمای قطعه کاهش پیدا میکند.
RDS(on) برای ولتاژ گیت و دمای مشخص اعلام میشود و در ولتاژ گیت کمتر یا دمای بالاتر میتواند افزایش پیدا کند.
ولتاژ آستانه به معنی روشن شدن کامل نیست
مقدار VGS(th) فقط نشان میدهد کانال هدایت از چه ولتاژی شروع به تشکیل میکند. این عدد به معنی روشن شدن کامل ماسفت نیست. ممکن است ماسفت در ۳ یا ۴ ولت شروع به عبور جریان کند، اما برای رسیدن به مقاومت روشن پایین به گیت ۱۰ ولتی نیاز داشته باشد.
نکته تعمیراتی: اگر ماسفت نیمهروشن بماند، افت ولتاژ و حرارت آن افزایش پیدا میکند. درایو ضعیف گیت، مقاومت گیت نامناسب یا خرابی آیسی درایور میتواند باعث سوختن مکرر ماسفت شود.
IGBT چیست؟
IGBT مخفف Insulated Gate Bipolar Transistor است. ورودی این قطعه مانند ماسفت با ولتاژ گیت کنترل میشود، اما مسیر هدایت آن از ویژگیهای ساختار دوقطبی استفاده میکند. پایههای اصلی IGBT گیت، کلکتور و امیتر هستند.
IGBT برای ترکیب کنترل ساده گیت با عملکرد مناسب در ولتاژ و توان بالا طراحی شده است. این قطعات در اینورترهای صنعتی، درایو موتور AC، دستگاه جوش اینورتر، UPS، کمپرسور اینورتر و تجهیزات گرمایش القایی دیده میشوند.
چرا IGBT از ماسفت کندتر است؟
هنگام خاموش شدن IGBT مقداری بار در ساختار داخلی باقی میماند و جریانی به نام Tail Current یا جریان دنبالهدار ایجاد میشود. این پدیده زمان خاموش شدن و تلفات سوئیچینگ را افزایش میدهد. به همین دلیل IGBT معمولاً برای فرکانسهایی پایینتر از محدوده رایج ماسفت انتخاب میشود.
گیت IGBT خازنی است و هنگام سوئیچینگ باید سریع شارژ و تخلیه شود؛ بنابراین درایور مناسب و مسیر صحیح جریان گیت اهمیت زیادی دارد.
جدول مقایسه MOSFET، BJT و IGBT
جدول زیر تفاوتهای اصلی را برای انتخاب اولیه نشان میدهد. نتیجه نهایی باید با توجه به مدل دقیق قطعه، فناوری ساخت، دما، هیتسینک و فرکانس مدار بررسی شود.
| ویژگی | BJT | MOSFET | IGBT |
|---|---|---|---|
| روش کنترل | جریان بیس | ولتاژ گیت | ولتاژ گیت |
| پایهها | بیس، کلکتور، امیتر | گیت، درین، سورس | گیت، کلکتور، امیتر |
| سرعت سوئیچینگ | کم تا متوسط | بالا تا بسیار بالا | متوسط |
| امپدانس ورودی | کمتر | بالا | بالا |
| پارامتر حالت روشن | VCE(sat) | RDS(on) | VCE(sat) |
| عملکرد در فرکانس بالا | محدودتر | بسیار مناسب | محدودتر از MOSFET |
| مدار درایور | نیازمند جریان بیس | شارژ و تخلیه گیت | درایور گیت قدرتمند |
| کاربرد رایج | تقویت و کلیدزنی ساده | SMPS، DC-DC و PWM | اینورتر و توان بالا |
| دیود داخلی معکوس | ندارد | معمولاً Body Diode دارد | در بسیاری از مدلها دیود جدا لازم است |
تفاوت مدار راهانداز BJT، MOSFET و IGBT
در BJT، جریان کلکتور به جریان بیس وابسته است. اگر جریان بیس کافی نباشد، ترانزیستور به اشباع مناسب نمیرسد و افت ولتاژ و گرمای آن افزایش پیدا میکند. بنابراین مقاومت بیس و توان خروجی طبقه فرمان باید بر اساس جریان مورد نیاز محاسبه شوند.
در MOSFET و IGBT فرمان با ولتاژ گیت داده میشود، اما درایور باید جریان لحظهای لازم برای شارژ و تخلیه گیت را تأمین کند. با افزایش بار گیت و فرکانس، درایور قویتری لازم است. در مدارهای نیمپل و تمامپل، زمان مرده و جلوگیری از روشن شدن ناخواسته نیز مهم است.
مقایسه سرعت سوئیچینگ و تلفات
کدام قطعه سریعتر است؟
در بیشتر مدارهای قدرت، MOSFET سریعترین گزینه است. این قطعه بار ذخیرهشده کمتری در مسیر هدایت دارد و میتواند در فرکانسهای بالا کار کند. IGBT به دلیل Tail Current و BJT قدرت به دلیل ذخیره حاملها، معمولاً کندتر خاموش میشوند.
سرعت واقعی به مدل قطعه، مقاومت گیت، قدرت درایور، دما، نوع بار و طراحی برد نیز وابسته است.
تلفات هدایتی در MOSFET
تلفات حالت روشن ماسفت بیشتر به RDS(on) و جریان عبوری وابسته است. با افزایش جریان، تلفات بهسرعت بالا میرود. افزایش دما نیز معمولاً مقاومت روشن را بیشتر میکند؛ پس عدد دیتاشیت در دمای ۲۵ درجه همیشه نماینده شرایط واقعی مدار نیست.
تلفات هدایتی در BJT و IGBT
در BJT و IGBT بیشتر به افت ولتاژ VCE(sat) توجه میشود. در جریانهای بالا و ولتاژ باس زیاد، IGBT میتواند نسبت به یک MOSFET سیلیکونی همرده تلفات هدایتی مناسبی داشته باشد. در مقابل، در فرکانس بالا یا بار سبک، تلفات سوئیچینگ IGBT میتواند مزیت آن را کاهش دهد.

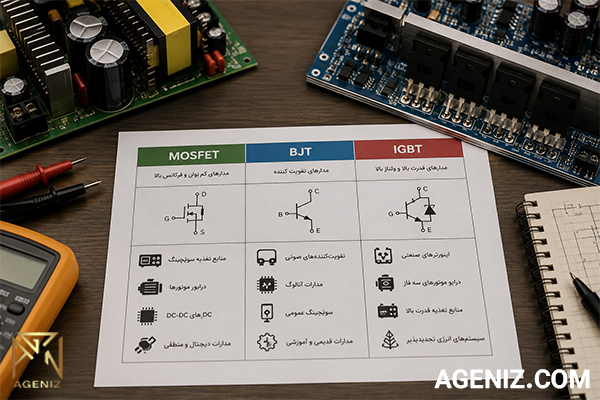

هر قطعه برای چه مداری مناسب است؟
MOSFET برای چه مدارهایی بهتر است؟
- منابع تغذیه سوئیچینگ و مبدلهای DC-DC
- کنترل موتور DC و مدارهای PWM
- درایور نوار و لامپ LED
- مدارهای حفاظت و مدیریت باتری
- آمپلیفایر کلاس D و سوئیچ بار
- مدارهایی که راندمان و سرعت بالا اهمیت دارد
ماسفتهای قدرت معمولاً دارای Body Diode هستند. این دیود در بعضی توپولوژیها مسیر لازم برای جریان معکوس را فراهم میکند، اما افت ولتاژ و بازیابی معکوس آن نیز باید بررسی شود.
IGBT برای چه مدارهایی بهتر است؟
- اینورترهای صنعتی و درایو موتور AC
- دستگاههای جوش اینورتر
- UPSهای پرقدرت
- کمپرسور و کولر اینورتر
- گرمایش القایی و تجهیزات کنترل توان بالا
بسیاری از IGBTها به دیود سریع موازی نیاز دارند، هرچند بعضی ماژولها این دیود را داخل پکیج خود دارند.
BJT هنوز کجا استفاده میشود؟
- تقویتکنندههای صوتی و مدارهای آنالوگ
- درایور رله، بیزر و LED
- منابع جریان و طبقات پیشتقویتکننده
- مدارهای سنسور و کلیدهای کمهزینه
برای روشن کردن یک رله کوچک، BJT ارزان ممکن است کافی باشد. برای کنترل جریان بیشتر از خروجی میکروکنترلر، MOSFET نوع Logic-Level معمولاً تلفات کمتری دارد؛ به شرط آنکه RDS(on) آن در ولتاژ واقعی ۳٫۳ یا ۵ ولت مشخص شده باشد.
آیا میتوان MOSFET، BJT و IGBT را جایگزین هم کرد؟
جایگزینی مستقیم این قطعات فقط با برابر بودن ولتاژ و جریان مجاز انجام نمیشود. نوع قطعه، مدار راهانداز، فرکانس، افت حالت روشن، دیود داخلی، ترتیب پایهها، پکیج، توان تلفاتی و ناحیه عملکرد ایمن باید با دیتاشیت مقایسه شوند.
IGBT در فرکانس بسیار بالا ممکن است داغ شود و ماسفت دارای RDS(on) زیاد نیز در جریان بالا تلفات زیادی دارد. ترتیب پایههای قطعات هم باید بررسی شود؛ زیرا پکیج یکسان الزاماً به معنی پایهبندی یکسان نیست.
برای انتخاب قطعه به چه مشخصاتی توجه کنیم؟
مشخصات مهم BJT
- ولتاژ کلکتور به امیتر
- جریان کلکتور و جریان بیس موردنیاز
- بهره جریان و VCE(sat)
- سرعت سوئیچینگ و ناحیه عملکرد ایمن
- توان تلفاتی و مقاومت حرارتی
مشخصات مهم MOSFET
- ولتاژ VDS و جریان درین
- RDS(on) در ولتاژ واقعی گیت
- بار گیت و ظرفیتهای ورودی
- مشخصات Body Diode
- توان تلفاتی، دمای اتصال و مقاومت حرارتی
مشخصات مهم IGBT
- ولتاژ VCES و جریان کلکتور
- افت VCE(sat)
- بار گیت و ولتاژ درایو
- انرژی روشن و خاموش شدن
- مشخصات دیود موازی و Tail Current
هشدار مهم: جریان بزرگ درجشده در صفحه اول دیتاشیت ممکن است برای دمای بدنه پایین، هیتسینک ایدهآل یا پالس کوتاه اعلام شده باشد. جریان واقعی باید با دمای اتصال، Duty Cycle، فرکانس و شرایط خنککاری محاسبه شود.
سوالات متداول
آیا ماسفت همان ترانزیستور است؟
بله. MOSFET یکی از خانوادههای ترانزیستور است. در بازار قطعات، واژه ترانزیستور اغلب برای BJT به کار میرود.
ماسفت سریعتر است یا IGBT؟
در بیشتر مدارهای سوئیچینگ، ماسفت سریعتر است. IGBT به دلیل جریان دنبالهدار هنگام خاموش شدن، معمولاً برای فرکانسهای پایینتر یا متوسط انتخاب میشود.
برای اینورتر MOSFET بهتر است یا IGBT؟
در اینورترهای توان و ولتاژ بالا، IGBT انتخاب رایجی است. در مدارهای ولتاژ پایینتر یا فرکانس سوئیچینگ بالا، MOSFET معمولاً عملکرد مناسبتری دارد.
چرا ماسفت داغ میشود؟
درایو ناکافی گیت، RDS(on) بالا، جریان بیش از حد، فرکانس زیاد، هیتسینک نامناسب، خرابی درایور یا انتخاب اشتباه قطعه میتواند باعث داغ شدن ماسفت شود.
آیا IGBT برای منبع تغذیه سوئیچینگ مناسب است؟
در منابع توان بالا و فرکانسهای کنترلشده میتوان از IGBT استفاده کرد. برای فرکانسهای بالا، MOSFET معمولاً تلفات سوئیچینگ کمتری دارد.
جمعبندی؛ MOSFET، BJT یا IGBT؟
BJT برای تقویت و کلیدزنی ساده، MOSFET برای سوئیچینگ سریع و مدارهای DC و IGBT برای اینورترها و توان بالا مناسبتر است. انتخاب نهایی باید بر اساس ولتاژ، فرکانس، نوع بار، تلفات، دما و ناحیه عملکرد ایمن انجام شود.
