چرا فیوز مدار می‌سوزد؟ علت‌ها و روش جلوگیری از سوختن دوباره فیوز

فیوز مدار چه کاری انجام می‌دهد؟

فیوز یک قطعه محافظتی است که وقتی جریان مدار از حد مجاز بالاتر برود، مسیر برق را قطع می‌کند. به زبان ساده، فیوز می‌سوزد تا قطعات مهم‌تر مثل برد، سیم‌کشی، منبع تغذیه، موتور یا مصرف‌کننده آسیب نبینند.

داخل فیوز یک قسمت فلزی نازک قرار دارد که برای عبور جریان مشخصی طراحی شده است. اگر جریان بیش از ظرفیت فیوز شود، این قسمت داغ می‌شود و قطع می‌کند. به همین دلیل سوختن فیوز را باید یک هشدار جدی دانست، نه فقط یک خرابی ساده.

مهم‌ترین علت سوختن فیوز مدار چیست؟

رایج‌ترین علت سوختن فیوز، عبور جریان بیش از حد از مدار است. این جریان اضافه می‌تواند به دلیل اتصال کوتاه، اضافه‌بار، خرابی قطعات، انتخاب اشتباه فیوز یا جریان لحظه‌ای راه‌اندازی ایجاد شود.

گاهی فیوز همان لحظه روشن کردن دستگاه می‌سوزد و گاهی بعد از چند دقیقه کار کردن قطع می‌کند. زمان سوختن فیوز به تشخیص علت کمک می‌کند؛ سوختن فوری معمولاً به اتصال کوتاه نزدیک‌تر است، اما سوختن با تأخیر می‌تواند به اضافه‌بار، گرمای زیاد یا فیوز نامناسب مربوط باشد.

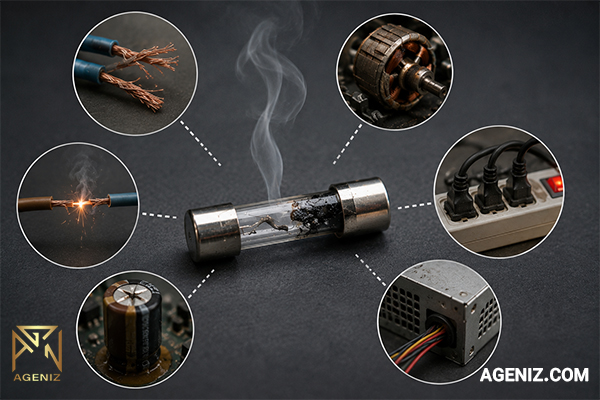

علت‌های رایج سوختن فیوز مدار

برای عیب‌یابی بهتر، باید علت‌های احتمالی را جداگانه بررسی کرد. مهم‌ترین مواردی که باعث سوختن فیوز می‌شوند عبارت‌اند از:

1. اتصال کوتاه در مدار

اتصال کوتاه زمانی رخ می‌دهد که دو مسیر برق با مقاومت بسیار کم به هم وصل شوند؛ مثل برخورد مثبت و منفی، فاز و نول، یا اتصال اشتباه روی برد. در این حالت جریان ناگهان بالا می‌رود و فیوز سریع می‌سوزد.

در بردهای الکترونیکی، خرابی دیود، ماسفت، خازن، آی‌سی پاور، پل دیود یا اشتباه در لحیم‌کاری می‌تواند اتصال کوتاه ایجاد کند. نشانه‌های آن معمولاً سوختن فوری فیوز، جرقه، بوی سوختگی، داغ شدن سیم یا سیاه شدن بخشی از برد است.

2. اضافه‌بار و مصرف بیش از حد

اضافه‌بار یعنی مدار اتصال کوتاه ندارد، اما مصرف‌کننده‌ها بیشتر از ظرفیت مسیر جریان می‌کشند. این مشکل در چندراهی‌ها، موتورهای DC، آمپلی‌فایرها، نوار LED، مدار روشنایی و سیم‌کشی خودرو زیاد دیده می‌شود.

در اضافه‌بار، فیوز ممکن است بلافاصله نسوزد؛ اما بعد از مدتی گرم شود و قطع کند. اگر سیم، سوکت یا خود فیوز هولدر داغ می‌شود، احتمال اضافه‌بار یا اتصال ضعیف را جدی بگیرید.

3. انتخاب فیوز با آمپر اشتباه

اگر آمپر فیوز کمتر از نیاز واقعی مدار باشد، حتی در حالت عادی هم ممکن است بسوزد. از طرف دیگر، نصب فیوز آمپر بالاتر برای جلوگیری از سوختن، کار خطرناکی است؛ چون مدار دیرتر قطع می‌شود و قطعات یا سیم‌کشی آسیب می‌بینند.

مقدار فیوز باید بر اساس نقشه مدار، دفترچه دستگاه یا فیوز اصلی انتخاب شود. حدس زدن آمپر فیوز، مخصوصاً در مدارهای برق شهری و خودرو، می‌تواند باعث خرابی جدی‌تر شود.

4. استفاده اشتباه از فیوز تندسوز و کندسوز

فیوزها فقط از نظر آمپر متفاوت نیستند. فیوز تندسوز سریع قطع می‌کند و برای مدارهای حساس مناسب است. فیوز کندسوز یا تأخیری برای مدارهایی استفاده می‌شود که در لحظه روشن شدن، جریان راه‌اندازی بالاتری دارند.

موتور، ترانس، منبع تغذیه سوئیچینگ و مدارهایی که خازن بزرگ دارند، ممکن است لحظه روشن شدن جریان بیشتری بکشند. اگر در این مدارها از فیوز تندسوز استفاده شود، فیوز ممکن است بدون خرابی واقعی مدار بسوزد.

5. خرابی قطعات داخلی مدار

گاهی مشکل از خود فیوز نیست، بلکه یکی از قطعات مدار خراب شده است. در منابع تغذیه، قطعاتی مثل پل دیود، ماسفت، خازن، دیود شاتکی، وریستور، NTC یا آی‌سی تغذیه می‌توانند باعث اضافه‌جریان شوند.

در مدارهای موتوری هم گیر کردن موتور، سوختن سیم‌پیچ، قفل شدن فن یا خرابی مصرف‌کننده باعث بالا رفتن جریان می‌شود. در این شرایط، فیوز جدید هم دوباره می‌سوزد.

6. ولتاژ نامناسب فیوز

روی فیوز معمولاً دو مشخصه مهم نوشته می‌شود: آمپر و ولتاژ. آمپر نشان می‌دهد فیوز چه مقدار جریان را تحمل می‌کند و ولتاژ نشان می‌دهد تا چه سطحی می‌تواند مدار را ایمن قطع کند.

در مدارهای DC، انتخاب ولتاژ فیوز اهمیت بیشتری دارد؛ چون قطع جریان DC سخت‌تر از AC است. بنابراین هنگام تعویض، فقط به آمپر فیوز توجه نکنید.

7. دمای بالا و تهویه ضعیف

فیوز با گرما عمل می‌کند. اگر در محیط گرم، داخل قاب بسته یا نزدیک قطعات داغ نصب شده باشد، زودتر از حالت عادی قطع می‌کند. نزدیکی به هیت‌سینک، ترانس، مقاومت وات بالا یا رگولاتور داغ می‌تواند عمر فیوز و فیوز هولدر را کم کند.

8. خرابی فیوز هولدر یا اتصال ضعیف

فیوز هولدر شل، پایه اکسید شده، لحیم ترک‌خورده یا سوکت ضعیف باعث افزایش مقاومت اتصال می‌شود. این مقاومت اضافه، گرما تولید می‌کند و ممکن است فیوز یا اطراف آن را بسوزاند.

از کجا بفهمیم مشکل از فیوز است یا مدار؟

ابتدا فیوز را از مدار خارج کنید و با مولتی‌متر روی حالت بیزر یا اهم تست کنید. فیوز سالم باید اتصال داشته باشد. اگر فیوز قطع است، قبل از نصب نمونه جدید، دلیل سوختن آن را بررسی کنید.

چطور از سوختن دوباره فیوز جلوگیری کنیم؟

برای جلوگیری از سوختن دوباره فیوز، اول مقدار و نوع فیوز را درست انتخاب کنید. فیوز باید از نظر آمپر، ولتاژ، تندسوز یا کندسوز بودن و ظرفیت قطع با مدار هماهنگ باشد.

1. مقدار فیوز را از روی نقشه مدار، دفترچه دستگاه یا فیوز اصلی پیدا کنید.
2. جریان مصرفی مدار را با ابزار مناسب اندازه بگیرید.
3. قطعات مشکوک مثل دیود، ماسفت، خازن، موتور، سوکت و مسیرهای لحیم را بررسی کنید.
4. اگر مصرف مدار بالاست، بار را کم کنید یا منبع تغذیه و سیم‌کشی را متناسب انتخاب کنید.
5. فیوز هولدر، پایه‌ها و لحیم‌کاری اطراف فیوز را از نظر داغی، لق بودن و اکسید شدن چک کنید.

آیا می‌توان به جای فیوز از سیم یا فیوز آمپر بالاتر استفاده کرد؟

خیر. قرار دادن سیم، لحیم یا فیوز آمپر بالاتر به جای فیوز اصلی، حفاظت مدار را از بین می‌برد. شاید دستگاه برای مدتی روشن بماند، اما در صورت وجود خطا، احتمال سوختن قطعات، داغ شدن سیم یا آسیب جدی بیشتر می‌شود.

فیوز باید همیشه با نمونه هم‌مشخصات جایگزین شود؛ یعنی آمپر، ولتاژ، نوع عملکرد و ابعاد آن با فیوز اصلی هماهنگ باشد.

سوالات متداول درباره سوختن فیوز مدار

چرا فیوز بعد از تعویض دوباره می‌سوزد؟

چون مشکل اصلی هنوز برطرف نشده است. اتصال کوتاه، قطعه خراب، مصرف بیش از حد، فیوز اشتباه یا اتصال ضعیف می‌تواند باعث سوختن دوباره فیوز شود.

آیا فیوز آمپر بالاتر مشکل را حل می‌کند؟

نه. فیوز آمپر بالاتر فقط دیرتر قطع می‌کند و ممکن است قبل از عمل کردن، به مدار یا سیم‌کشی آسیب بزند.

چرا فیوز هنگام روشن شدن دستگاه می‌سوزد؟

ممکن است جریان راه‌اندازی بالا باشد، نوع فیوز اشتباه انتخاب شده باشد یا در ورودی مدار اتصال کوتاه وجود داشته باشد.

تفاوت فیوز تندسوز و کندسوز چیست؟

فیوز تندسوز سریع‌تر قطع می‌کند. فیوز کندسوز جریان لحظه‌ای راه‌اندازی را بهتر تحمل می‌کند و برای مدارهایی مثل موتور، ترانس و پاور سوئیچینگ کاربرد دارد.

آیا فیوز سوخته قابل تعمیر است؟

خیر. فیوز سوخته باید با فیوز سالم، هم‌آمپر، هم‌ولتاژ و هم‌نوع جایگزین شود. پل زدن فیوز با سیم یا لحیم کار ایمنی نیست.

محصولات مرتبط

برای عیب‌یابی و تعویض فیوز، انتخاب قطعه و ابزار مناسب اهمیت زیادی دارد. این دسته‌ها می‌توانند به بررسی سریع‌تر مدار کمک کنند:

جمع‌بندی

سوختن فیوز مدار یک هشدار مهم است. این اتفاق معمولاً به دلیل اتصال کوتاه، اضافه‌بار، خرابی قطعات، انتخاب اشتباه فیوز، دمای بالا یا اتصال ضعیف رخ می‌دهد. اگر فیوز فقط یک بار بسوزد، ممکن است مشکل موقتی باشد؛ اما اگر تکرار شود، باید مدار بررسی شود.
