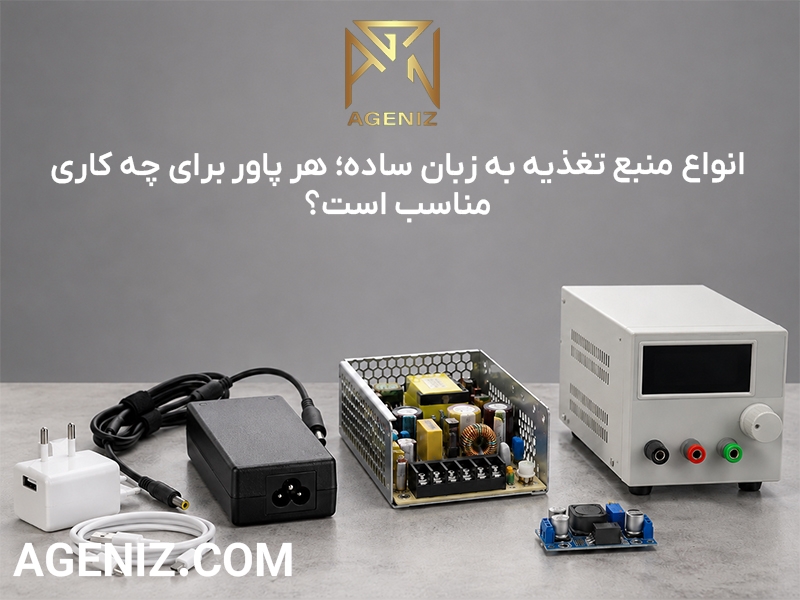

انواع منبع تغذیه به زبان ساده؛ هر پاور برای چه کاری مناسب است؟
منبع تغذیه یا پاور، قطعهای است که برق مناسب را به دستگاه میرساند. شاید ظاهر خیلی از پاورها شبیه هم باشد، اما کاربردشان یکی نیست. بعضی برق شهری را به DC تبدیل میکنند، بعضی ولتاژ DC را کم یا زیاد میکنند، بعضی مخصوص LED هستند و بعضی برای تست و تعمیرات استفاده میشوند.
فهرست مطالب
کدام پاور برای کدام کار؟
برای بیشتر دستگاههای خانگی و صنعتی، پاور سوئیچینگ AC-DC انتخاب رایج است. برای تبدیل یک ولتاژ DC به ولتاژ DC دیگر، از مبدل DC-DC استفاده میشود. برای مدارهای حساس به نویز، پاور خطی یا LDO مناسبتر است. برای تعمیرات و تست برد، پاور آزمایشگاهی بهترین گزینه است. برای LED هم بهتر است به جای آداپتور معمولی، نوع مناسب درایور LED انتخاب شود.
نکته مهم: انتخاب منبع تغذیه فقط با ولتاژ انجام نمیشود. جریان، توان، نوع مصرفکننده، نویز خروجی، تهویه، حفاظتها و شرایط نصب هم باید بررسی شوند.
جدول انتخاب منبع تغذیه
اگر نمیدانید کدام پاور برای دستگاه شما مناسب است، جدول زیر مسیر انتخاب را سادهتر میکند. این جدول برای تصمیم اولیه است و در دستگاههای حساس باید مشخصات فنی دقیقتر هم بررسی شود.
| نوع منبع تغذیه | کار اصلی | مناسب برای |
|---|---|---|
| پاور AC-DC | تبدیل برق شهری به برق DC | مودم، دوربین، مانیتور، گیرنده، برد صنعتی |
| پاور DC-DC | کم یا زیاد کردن ولتاژ DC | بردهای الکترونیکی، خودرو، باتری، پروژههای ماژولی |
| منبع تغذیه خطی | خروجی تمیز و کمنویز | مدارهای صوتی، آنالوگ، اندازهگیری و حساس |
| منبع تغذیه سوئیچینگ | تأمین توان با راندمان بالا و ابعاد کوچک | بیشتر دستگاههای امروزی و مصرفهای عمومی |
| پاور آزمایشگاهی | تنظیم ولتاژ و محدود کردن جریان | تعمیرات، تست برد، آموزش و طراحی مدار |
| درایور LED | کنترل ولتاژ یا جریان LED | پنل روشنایی، پروژکتور، نوار LED، بکلایت |
| UPS | تأمین برق هنگام قطع یا نوسان برق | کامپیوتر، سرور، DVR، تجهیزات شبکه |
| شارژر باتری و اینورتر | شارژ کنترلشده یا تبدیل DC به AC | باتری، سیستم خورشیدی، خودرو و برق اضطراری |
منبع تغذیه AC-DC چیست؟
پاور AC-DC برق متناوب شهری را به برق مستقیم تبدیل میکند. بیشتر آداپتورهایی که برای مودم، لپتاپ، گیرنده، مانیتور، دوربین مداربسته و بردهای صنعتی استفاده میشوند از همین خانواده هستند.
مثلاً وقتی روی یک آداپتور نوشته شده 12V 2A، یعنی خروجی آن ۱۲ ولت DC است و میتواند تا ۲ آمپر جریان بدهد. ولتاژ باید با دستگاه هماهنگ باشد، اما جریان آداپتور میتواند برابر یا بیشتر از نیاز دستگاه انتخاب شود؛ چون دستگاه فقط به اندازه مصرف خود جریان میکشد.
منبع تغذیه DC-DC چیست؟
گاهی برق ورودی از قبل DC است، اما ولتاژ آن برای مدار مناسب نیست. در این حالت از مبدل DC-DC استفاده میشود. اگر باتری ۱۲ ولت دارید و برد شما ۵ ولت میخواهد، ماژول کاهنده یا Buck انتخاب مناسبی است.
اگر ولتاژ ورودی کمتر از مقدار مورد نیاز باشد، از ماژول افزاینده یا Boost استفاده میشود؛ مثلاً تبدیل ۵ ولت به ۱۲ ولت. نوع Buck-Boost هم برای زمانی کاربرد دارد که ولتاژ ورودی ممکن است گاهی کمتر و گاهی بیشتر از خروجی مورد نیاز باشد.
- Buck: ولتاژ DC را کاهش میدهد.
- Boost: ولتاژ DC را افزایش میدهد.
- Buck-Boost: بسته به شرایط، ولتاژ را کم یا زیاد میکند.
فرق پاور خطی و سوئیچینگ
منبع تغذیه خطی؛ کمنویز اما گرمتر
منبع تغذیه خطی خروجی تمیزتری دارد و برای مدارهای حساس، صوتی، اندازهگیری و بخشهای آنالوگ مناسب است. عیب اصلی آن اتلاف انرژی به شکل گرماست. هرچه اختلاف ولتاژ ورودی و خروجی بیشتر باشد و جریان بالاتر برود، گرمای بیشتری تولید میشود.
منبع تغذیه سوئیچینگ؛ کوچکتر و پربازدهتر
پاور سوئیچینگ با قطع و وصل سریع جریان، ولتاژ مورد نیاز را تولید میکند. این روش باعث میشود پاور نسبت به مدل خطی سبکتر، کوچکتر و کممصرفتر باشد. به همین دلیل در آداپتورها، شارژرها، تلویزیونها، تجهیزات صنعتی و منابع تغذیه LED بسیار رایج است.
پاور آزمایشگاهی، درایور LED و UPS
پاور آزمایشگاهی برای تست و تعمیرات
پاور آزمایشگاهی برای استفاده داخل دستگاه نیست؛ بیشتر برای تست، تعمیر و طراحی مدار استفاده میشود. با این پاور میتوان ولتاژ و جریان را تنظیم کرد و رفتار برد را در شرایط مختلف دید. محدودکننده جریان کمک میکند هنگام روشن کردن برد معیوب، قطعات بیشتری نسوزند.
درایور LED با آداپتور معمولی فرق دارد
LED مثل یک مصرفکننده معمولی رفتار نمیکند. اگر جریان آن کنترل نشود، ممکن است داغ شود و بسوزد. برای LEDهای توان بالا، پنلهای روشنایی، پروژکتورها و بکلایت تلویزیون، انتخاب درایور مناسب اهمیت زیادی دارد. بعضی LEDها با ولتاژ ثابت کار میکنند و بعضی به جریان ثابت نیاز دارند.
UPS برای زمانی که قطع برق مهم است
UPS یا منبع تغذیه بدون وقفه زمانی استفاده میشود که خاموش شدن ناگهانی دستگاه خطرناک یا پرهزینه باشد. کامپیوتر، سرور، DVR، تجهیزات شبکه و بعضی تجهیزات صنعتی از کاربردهای رایج UPS هستند. مدلهای آفلاین، لاین اینتراکتیو و آنلاین هرکدام سطح متفاوتی از محافظت ارائه میدهند.
شارژر باتری و اینورتر
هر آداپتوری شارژر باتری نیست. شارژ باتری باید با ولتاژ و جریان کنترلشده انجام شود. اینورتر هم برعکس آداپتور عمل میکند و برق DC باتری یا پنل خورشیدی را به برق AC تبدیل میکند. در انتخاب اینورتر باید توان واقعی، توان لحظهای و نوع موج خروجی بررسی شود.
چطور پاور مناسب انتخاب کنیم؟
برای انتخاب منبع تغذیه مناسب، اول نوع ورودی و خروجی را مشخص کنید؛ سپس ولتاژ، جریان، توان، نوع مصرفکننده، حساسیت به نویز، شرایط نصب و حفاظتهای داخلی را بررسی کنید.
- ولتاژ خروجی: باید با ولتاژ مورد نیاز دستگاه یکسان باشد.
- جریان خروجی: بهتر است برابر یا بیشتر از مصرف دستگاه انتخاب شود.
- توان: از ضرب ولتاژ در جریان به دست میآید و بهتر است پاور لب مرز انتخاب نشود.
- نویز و ریپل: برای مدارهای صوتی، اندازهگیری و حساس اهمیت زیادی دارد.
- تهویه و دما: پاوری که در فضای بسته کار میکند باید حاشیه توان بیشتری داشته باشد.
- حفاظتها: اتصال کوتاه، اضافه جریان، اضافه ولتاژ و افزایش دما میتوانند عمر دستگاه را بیشتر کنند.
مثال ساده: برای دستگاه ۱۲ ولت با مصرف ۳ آمپر، پاور ۱۲ ولت ۴ یا ۵ آمپر انتخاب مطمئنتری از پاور دقیقاً ۳ آمپر است، مخصوصاً اگر دستگاه طولانیمدت روشن میماند.
اشتباهات رایج در انتخاب پاور
- انتخاب فقط بر اساس ولتاژ: ولتاژ درست لازم است، اما جریان، توان و کیفیت خروجی هم مهماند.
- استفاده از آداپتور ضعیفتر: باعث افت ولتاژ، ریست شدن دستگاه، داغ شدن پاور و خرابی زودرس میشود.
- جایگزین کردن درایور LED با آداپتور معمولی: در بسیاری از LEDها کنترل جریان از خود ولتاژ مهمتر است.
- بیتوجهی به گرما: پاوری که دائم در حداکثر ظرفیت کار کند عمر کمتری خواهد داشت.
- استفاده از پاور بیکیفیت در مدار حساس: نویز خروجی میتواند عملکرد مدارهای صوتی، RF یا اندازهگیری را خراب کند.
سوالات متداول
آیا میتوان از آداپتور آمپر بالاتر استفاده کرد؟
بله، اگر ولتاژ و پلاریته درست باشد. دستگاه فقط به اندازه نیاز خود جریان میکشد. اما ولتاژ بالاتر از مقدار مجاز میتواند به دستگاه آسیب بزند.
برای LED آداپتور بهتر است یا درایور LED؟
برای نوارهای LED ولتاژ ثابت، آداپتور مناسب میتواند کافی باشد. اما برای LEDهای پاور، پنلها و بکلایتها، معمولاً درایور LED انتخاب درستتری است چون جریان را کنترل میکند.
پاور خطی بهتر است یا سوئیچینگ؟
برای نویز کم و مدارهای حساس، پاور خطی مزیت دارد. برای راندمان بالا، وزن کمتر و توان بیشتر، پاور سوئیچینگ مناسبتر است.
چرا پاور دستگاه داغ میکند؟
داغ شدن میتواند به دلیل توان کم، تهویه نامناسب، کیفیت پایین، مصرف بیش از حد دستگاه، خرابی خازنها یا کار کردن پاور در حداکثر ظرفیت باشد.
برای تعمیرات چه پاوری مناسب است؟
پاور آزمایشگاهی با تنظیم ولتاژ و محدودکننده جریان بهترین گزینه است. این ویژگی کمک میکند هنگام تست برد، از آسیب بیشتر به قطعات جلوگیری شود.
جمعبندی
بهترین منبع تغذیه برای همه دستگاهها یکسان نیست. برای دستگاههای معمولی، پاور AC-DC سوئیچینگ انتخاب رایج و اقتصادی است. برای تغییر ولتاژ در مدارهای DC، مبدل DC-DC کاربرد دارد. برای مدارهای حساس، منبع خطی یا LDO مناسبتر است. برای تست و تعمیر، پاور آزمایشگاهی ابزار ضروری محسوب میشود. برای روشنایی LED باید از درایور مناسب استفاده کرد و برای قطعی برق، UPS انتخاب درستتری است.
پس قبل از خرید پاور، فقط به عدد ولتاژ نگاه نکنید. نوع مصرفکننده، جریان، توان، نویز، گرما، شرایط نصب و حفاظتها را کنار هم بررسی کنید. انتخاب درست منبع تغذیه میتواند عمر دستگاه را بیشتر کند و جلوی بسیاری از خرابیهای تکراری را بگیرد.
