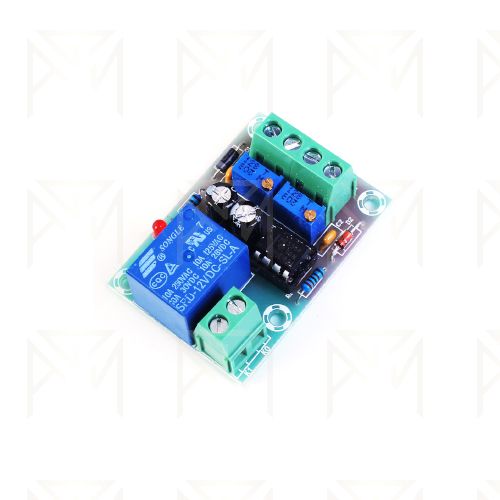

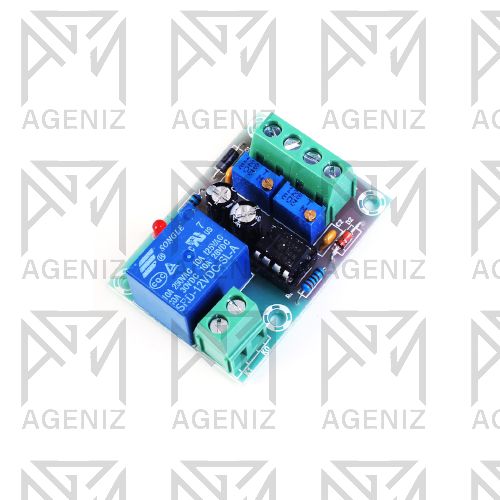

ماژول کنترل شارژ باتری XH-M601 یک برد کنترل شارژ خودکار برای باتریهای 12 ولت، بهخصوص باتریهای سرباسیدی و باتریهای ذخیرهای 12 ولت است. این ماژول با اندازهگیری ولتاژ باتری و استفاده از رله داخلی، مسیر شارژ را بر اساس حداقل و حداکثر ولتاژ تنظیمشده بهصورت خودکار وصل یا قطع میکند.
دو پتانسیومتر روی برد برای تنظیم ولتاژ شروع شارژ و ولتاژ قطع شارژ در نظر گرفته شدهاند.

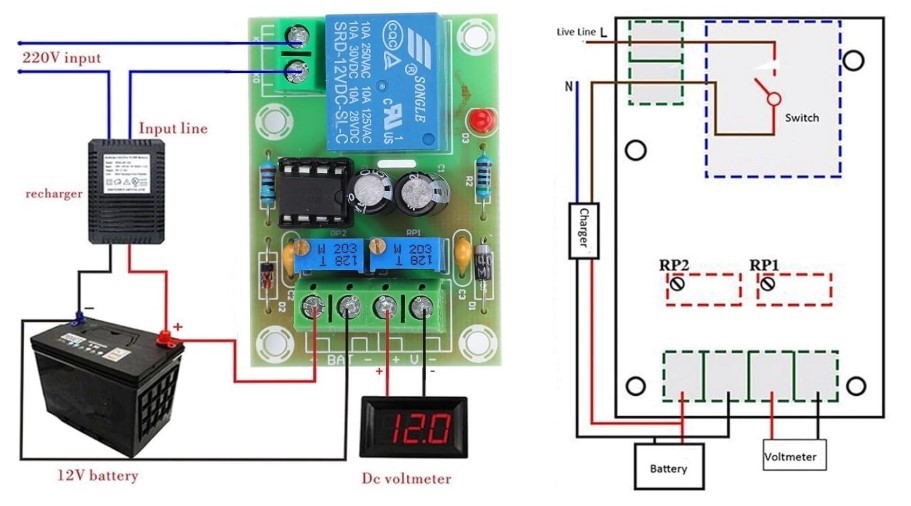

XH-M601RP1 و RP2قبل از سیمکشی، علائم چاپشده روی PCB همان نسخه از برد را بررسی کنید.
XH-M601 بر اساس اندازهگیری ولتاژ باتری کار میکند. هنگامی که ولتاژ باتری به زیر آستانه شروع شارژ برسد، مدار رله را فعال کرده و مسیر شارژ را برقرار میکند.
با افزایش ولتاژ باتری و رسیدن آن به حد بالایی تنظیمشده، رله مسیر شارژ را قطع میکند. به این ترتیب شارژر فقط زمانی به باتری متصل میشود که ولتاژ آن در محدوده تعیینشده قرار داشته باشد.
این ماژول یک کنترلر قطع و وصل بر اساس ولتاژ است و جایگزین شارژر کامل باتری نیست. محدودکردن جریان، مراحل شارژ و سازگاری با نوع باتری به شارژر متصلشده بستگی دارد.
در راهنمای این محصول، چرخاندن RP1 در جهت عقربههای ساعت باعث افزایش آستانه شروع شارژ و چرخاندن آن در خلاف جهت عقربههای ساعت باعث کاهش این مقدار میشود. برای RP2 نیز چرخاندن در جهت عقربههای ساعت آستانه قطع شارژ را افزایش میدهد.
برای تنظیم دقیق بهتر است از مولتیمتر استفاده شود و پتانسیومترها بهآرامی و مرحلهبهمرحله تنظیم شوند.
RP1 را تقریباً 20 دور در خلاف جهت عقربههای ساعت بچرخانید. RP2 را تقریباً 20 دور در جهت عقربههای ساعت بچرخانید. قابلیت اصلی XH-M601 جلوگیری از ادامه شارژ پس از رسیدن ولتاژ باتری به حد تعیینشده است. این عملکرد با اندازهگیری ولتاژ و کنترل رله انجام میشود.
