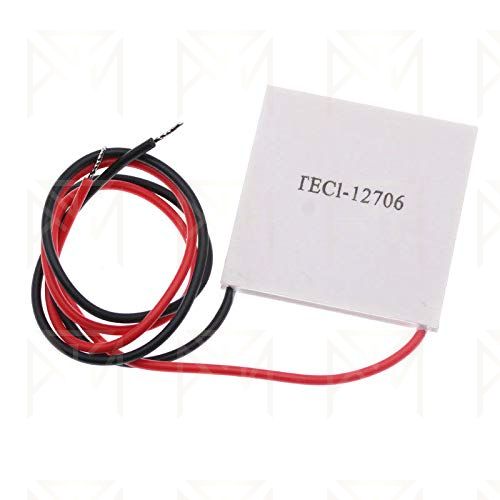

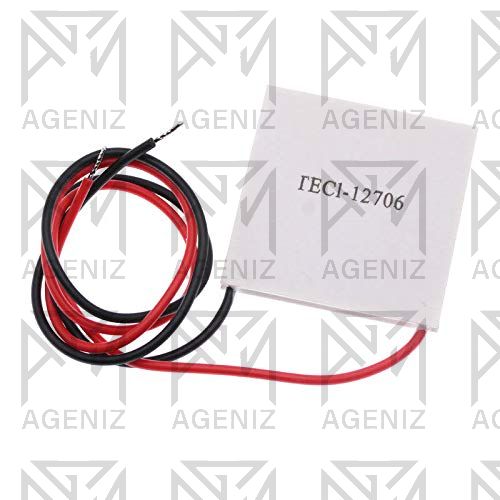

المان سرد کننده TEC1-12706

• مدل: TEC1-12706
• نوع: Thermoelectric Cooler / Peltier Module
• تعداد زوج‌های ترموالکتریک: 127 زوج
• ابعاد: حدود 40×40mm
• ضخامت: حدود 3.5 تا 4mm
• تغذیه: 12V DC
• جریان کاری: حدود 6A
• حداکثر جریان: حدود 6 تا 6.3A
• حداکثر ولتاژ: حدود 12 تا 15V
• ظرفیت سرمایشی: بسته به شرایط کاری حدود 65 تا 72W
• حداکثر اختلاف دما: معمولاً حدود 60 تا 70 درجه سانتی‌گراد
• ساختار: نیمه‌هادی نوع P و N
• صفحات خارجی: سرامیکی
• نوع انتقال حرارت: ترموالکتریک

عملکرد TEC1-12706 بر اساس اثر پلتیر است. در داخل قطعه تعداد زیادی نیمه‌هادی نوع P و N به‌صورت زوجی قرار گرفته‌اند.

با عبور جریان DC، انرژی حرارتی از یک طرف سرامیکی به طرف دیگر منتقل می‌شود. در نتیجه یک طرف به‌عنوان سطح سرد و طرف مقابل به‌عنوان سطح گرم عمل می‌کند.

با معکوس کردن قطبیت تغذیه، جهت انتقال حرارت نیز معکوس شده و سطح سرد و گرم جابه‌جا می‌شوند. بنابراین TEC1-12706 علاوه بر سرمایش، قابلیت استفاده برای گرمایش کنترل‌شده را نیز دارد.

سمت گرم باید گرمای منتقل‌شده از سمت سرد به همراه گرمای ناشی از مصرف الکتریکی خود ماژول را دفع کند. به همین دلیل استفاده از هیت‌سینک مناسب و در بسیاری از کاربردها فن یا سیستم خنک‌کاری مایع ضروری است.

هرچه سمت گرم خنک‌تر نگه داشته شود، امکان رسیدن سمت سرد به دمای پایین‌تر بیشتر خواهد بود.

TEC1-12706 معمولاً مدار حفاظتی داخلی برای اضافه‌ولتاژ، اضافه‌جریان یا افزایش بیش از حد دما ندارد؛ بنابراین حفاظت باید توسط مدار خارجی و طراحی مکانیکی سیستم انجام شود.

از اعمال ولتاژ و جریان بیشتر از محدوده توصیه‌شده خودداری کنید. برای جلوگیری از اضافه‌جریان بهتر است از منبع تغذیه دارای محدودکننده جریان یا فیوز مناسب استفاده شود.

مهم‌ترین حفاظت حرارتی، خنک کردن مناسب سمت گرم است. اگر هیت‌سینک نتواند گرمای تولیدشده را دفع کند، دمای سمت گرم افزایش یافته، عملکرد سمت سرد ضعیف می‌شود و احتمال آسیب به المان بالا می‌رود.

• ساخت یخچال کوچک و جعبه خنک‌کننده
• ساخت مینی کولر و سیستم‌های سرمایشی قابل حمل
• خنک‌کاری مایعات در حجم‌های کم
• کنترل دمای محفظه‌های کوچک
• خنک‌کاری سنسورها و برخی قطعات الکترونیکی
• پروژه‌های رباتیک و مکاترونیک
• پروژه‌های آموزشی و آزمایشگاهی
• خنک‌کاری تجهیزات نوری و الکترونیکی خاص
• سیستم‌های گرمایش و سرمایش دوطرفه

• ابعاد کوچک و فرم تخت
• بدون قطعات متحرک
• کارکرد بدون لرزش مکانیکی
• قابلیت سرمایش و گرمایش
• امکان کنترل با جریان یا PWM مناسب
• نصب نسبتاً ساده
• قابل استفاده در فضاهای محدود
• مناسب برای پروژه‌های قابل حمل

• دو سطح سرامیکی TEC1-12706 باید کاملاً صاف و تمیز باشند.
• برای کاهش مقاومت حرارتی تماس، از مقدار مناسبی خمیر حرارتی بین سطح ماژول و هیت‌سینک یا سطح انتقال حرارت استفاده کنید.
• سمت گرم باید به هیت‌سینکی با ظرفیت دفع حرارت کافی متصل شود.
• در توان‌های بالا معمولاً استفاده از فن برای دفع مناسب گرما ضروری است.
• در کاربردهای سنگین‌تر می‌توان از خنک‌کاری آبی یا سیستم خنک‌کننده قوی‌تر استفاده کرد.
