ولت متر آمپر متر 100V 50Aهمراه با شنت و نمایشگر قرمز آبی
ماژول سنجش ولتاژ و جریان
DC100ولت - 50A
همراه با شانت جداگانه

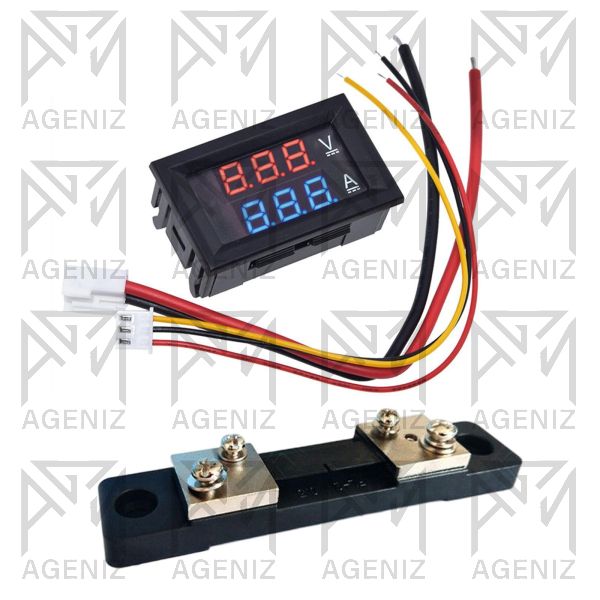

ولت متر آمپرمتر دیجیتال DC 100V 50A با شنت و نمایشگر قرمز آبی
ماژول ولت متر آمپرمتر دیجیتال DC 100V 50A یک نمایشگر پنلی فشرده برای اندازه‌گیری و پایش هم‌زمان ولتاژ و جریان مدارهای DC است. این ماژول دارای نمایشگر LED دوگانه بوده و مقدار ولتاژ و جریان را به‌صورت لحظه‌ای نمایش می‌دهد.
اندازه‌گیری جریان در این مدل با استفاده از شنت خارجی 50 آمپر انجام می‌شود. شنت به‌صورت سری در مسیر جریان بار قرار گرفته و ماژول با اندازه‌گیری افت ولتاژ بسیار کوچک روی شنت، مقدار جریان عبوری را محاسبه می‌کند.
این محصول برای پایش باتری، منابع تغذیه DC، تجهیزات خورشیدی، سیستم‌های خودرو و وسایل نقلیه برقی، پروژه‌های الکترونیکی و تابلوهای کنترل DC مناسب است.
مشخصات فنی ولت متر آمپرمتر 100V 50A
- نوع اندازه‌گیری: ولتاژ و جریان مستقیم (DC)
- محدوده اندازه‌گیری ولتاژ: 0 تا 100V DC
- محدوده اندازه‌گیری جریان: 0 تا 50A DC با شنت خارجی
- دقت اندازه‌گیری ولتاژ: 0.001V
- دقت اندازه‌گیری جریان: 0.01A
- تغذیه خود ماژول: حدود 4 تا 28V DC
- مصرف جریان خود ماژول: کمتر از 20mA
- نمایشگر: LED دیجیتال دوگانه با نمایش جداگانه ولتاژ و جریان
- ابعاد پنل: حدود 48×29 میلی‌متر
- دمای کاری: حدود -10 تا +65 درجه سانتی‌گراد
- شنت همراه: شنت خارجی 50A
- رنگ نمایشگر: آبی و قرمز
- قابلیت کالیبراسیون: دارد
عملکرد ماژول
ماژول از طریق ورودی ولتاژ، اختلاف پتانسیل مدار را اندازه‌گیری کرده و مقدار آن را روی نمایشگر نشان می‌دهد.
برای اندازه‌گیری جریان، شنت خارجی به‌عنوان یک مقاومت بسیار کم‌مقدار در مسیر جریان قرار می‌گیرد. عبور جریان از شنت باعث ایجاد افت ولتاژ کوچکی شده و مدار آمپرمتر با اندازه‌گیری این افت، جریان عبوری را محاسبه و نمایش می‌دهد.
نمایش هم‌زمان ولتاژ و جریان باعث می‌شود وضعیت منبع تغذیه و بار بدون نیاز به استفاده از دو دستگاه اندازه‌گیری مجزا قابل مشاهده باشد.
در مدل 50 آمپر، شنت خارجی نقش اصلی در تحمل جریان را دارد؛ بنابراین ظرفیت واقعی اندازه‌گیری تنها به برد نمایشگر وابسته نیست و شنت، سیم‌ها، اتصالات و مسیر جریان نیز باید برای جریان موردنظر مناسب باشند.
اتصالات ماژول
- سیم قرمز نازک: اتصال مثبت تغذیه ماژول
- سیم مشکی نازک: اتصال منفی تغذیه ماژول و زمین مشترک
- سیم زرد نازک: ورودی اندازه‌گیری ولتاژ مدار
- سیم قرمز ضخیم: اتصال به مسیر ورودی شنت برای اندازه‌گیری جریان
- سیم مشکی ضخیم: اتصال به مسیر شنت برای اندازه‌گیری جریان
IN / −: ورودی شنت برای اتصال به منفی منبع تغذیهOUT / −: خروجی شنت برای اتصال به منفی بار
مسیر جریان باید به این صورت باشد: منفی منبع → شنت 50A → منفی بار
کاربردها
- پایش ولتاژ و جریان باتری‌های DC و پک‌های باتری
- استفاده در منابع تغذیه و شارژرهای DC
- سیستم‌های خورشیدی و تجهیزات ذخیره انرژی
- تابلوها و پنل‌های کنترل تجهیزات DC
- سیستم‌های خودرو، موتورسیکلت، دوچرخه و وسایل نقلیه برقی
- مانیتورینگ مصرف جریان تجهیزات آزمایشگاهی و صنعتی سبک
مزایا
- نمایش هم‌زمان ولتاژ و جریان در یک ماژول
- ابعاد کوچک و مناسب برای نصب روی پنل
- قابلیت اندازه‌گیری جریان‌های نسبتاً بالا با استفاده از شنت خارجی
- خوانایی مناسب نمایشگر LED دو رنگ
- نصب ساده و مناسب برای پروژه‌های الکترونیکی و تابلوهای DC
- امکان پایش لحظه‌ای وضعیت منبع و بار بدون استفاده از مولتی‌متر جداگانه
- عبور جریان اصلی از شنت خارجی به‌جای مسیر اندازه‌گیری روی برد، اندازه‌گیری جریان‌های بالا را عملی‌تر می‌کند
نکات مهم هنگام استفاده
این محصول برای اندازه‌گیری جریان DC طراحی شده است و نباید برای اندازه‌گیری جریان AC استفاده شود.
مقدار 50A یک حد نامی است. برای کارکرد طولانی نزدیک جریان نامی، تهویه، سطح مقطع کابل، کیفیت ترمینال‌ها و دمای شنت اهمیت زیادی دارند.
برخی مدل‌های موجود در بازار از نظر ترتیب سیم‌ها، ولتاژ تغذیه، تفکیک‌پذیری و حتی محدوده واقعی جریان متفاوت هستند؛ بنابراین مشخصات درج‌شده روی نمونه خریداری‌شده را در اولویت قرار دهید.
اندازه‌گیری جریان‌های بسیار کم ممکن است دقت مطلوبی نداشته باشد.
قبل از برق‌دار کردن مدار، قطبیت تمام سیم‌ها، محل قرارگیری شنت و مسیر عبور جریان را دوباره بررسی کنید.
نکات نصب
- ماژول را روی پنل یا قاب عایق و محکم نصب کنید و از تماس پایه‌ها و سیم‌های بدون عایق با بدنه فلزی جلوگیری کنید.
- شنت را به‌صورت سری در مسیر جریان و ترجیحاً در محلی با تهویه مناسب نصب کنید و از قرار دادن آن در محفظه کاملاً بسته خودداری نمایید.
- برای جریان‌های بالا از کابل با سطح مقطع مناسب و اتصالات محکم استفاده کنید تا افت ولتاژ و تولید حرارت کاهش یابد.
- سیم‌های اندازه‌گیری را تا حد امکان کوتاه نگه داشته و از سیم‌های قدرت و منابع نویز دور کنید.
- پس از نصب، ابتدا عملکرد ماژول را با جریان و ولتاژ پایین‌تر از مقدار نامی آزمایش کرده و سپس به محدوده کاری موردنظر برسید.
- در پروژه‌های باتری و منابع توان بالا، استفاده از فیوز مناسب در مسیر قدرت توصیه می‌شود تا در صورت اتصال کوتاه یا خطای سیم‌کشی از تجهیزات محافظت شود.

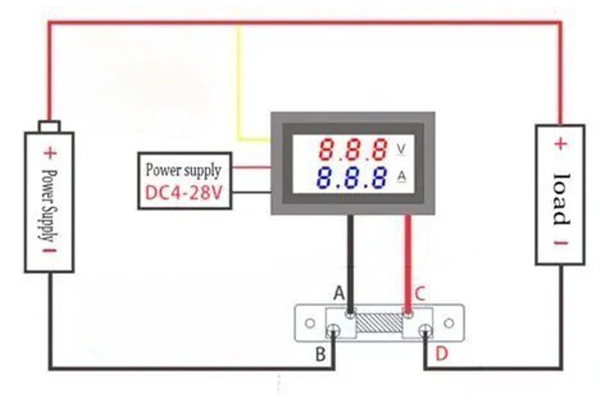

راهنمای اتصال ماژول
