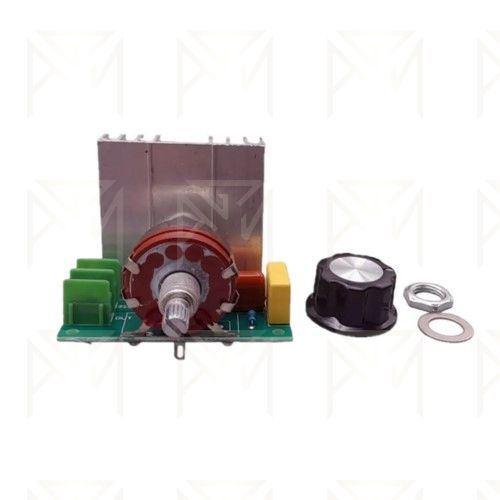

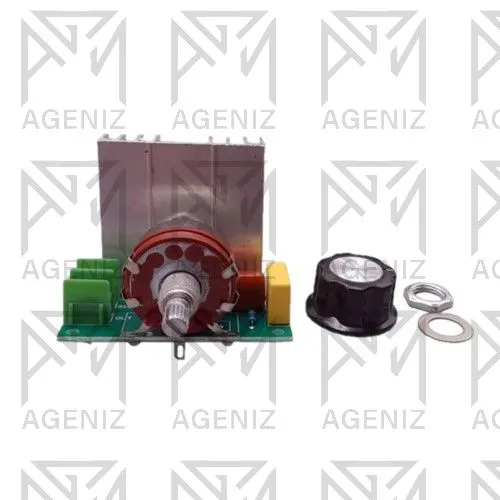

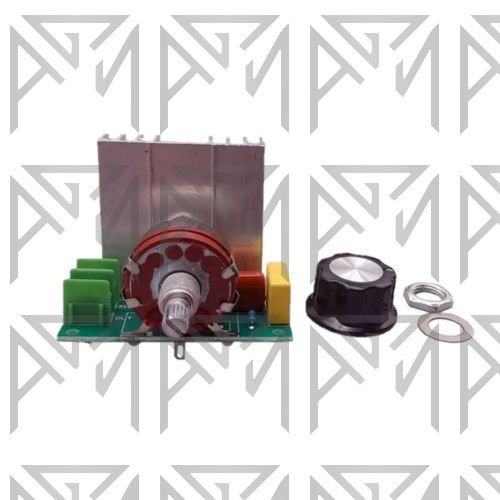

ماژول دیمر SCR-4000W 220V
ماژول دیمر SCR-4000W یک کنترلکننده توان AC برای تنظیم مقدار توان اعمالشده به بارهای متناوب است.
این ماژول با روش کنترل زاویه فاز، بخش قابل تنظیمی از شکل موج برق شهر را به بار منتقل میکند و از طریق ولوم چرخشی امکان تنظیم توان را فراهم میسازد.
این دیمر برای ورودی 220V AC و توان اسمی حداکثر 4000W ساخته شده و برای المپهای رشتهای، هیترها و برخی موتورهای یونیورسال کاربرد دارد.
IN-L: ورودی فاز برق شهرIN-N: ورودی نول برق شهرOut-N: خروجی نول مصرفکنندهOut-L: خروجی فاز مصرفکنندهمدار SCR-4000W با تغییر زمان تحریک عنصر نیمههادی نسبت به نقطه عبور موج AC از صفر، مقدار بخشی از موج سینوسی را که به بار منتقل میشود تغییر میدهد.
با چرخاندن ولوم، زاویه هدایت تغییر کرده و در نتیجه توان مؤثر بار کم یا زیاد میشود.
این روش برای کنترل روشنایی، توان هیتر و سرعت برخی موتورهای AC مناسب است.
این ماژول مستقیماً با برق شهر کار میکند و ترمینالها و قسمتهای مدار میتوانند در پتانسیل خطرناک 220V AC قرار داشته باشند. نصب و آزمایش باید با رعایت کامل اصول ایمنی برق و توسط فرد آشنا با برق شهر انجام شود.
عدد 4000W را نباید برای هر نوع بار قابل استفاده دانست. این نوع دیمر برای موتورهای یونیورسال مناسبتر است و برای موتورهای القایی روتور قفسی یا آسنکرون مناسب نیست.
همچنین ممکن است این ماژول با LED، CFL، منابع تغذیه سوئیچینگ و برخی بارهای الکترونیکی بهدرستی کار نکند یا باعث چشمکزدن و ایجاد نویز شود.
برای توانهای بالا، هیتسینک و تهویه مناسب را جدی بگیرید.
سیم، ترمینال، فیوز و تجهیزات حفاظتی را متناسب با جریان واقعی بار انتخاب کنید.
برای بارهای نزدیک 4000W، استفاده مداوم بدون بررسی حرارتی و انتخاب صحیح سیم و تجهیزات حفاظتی توصیه نمیشود.
