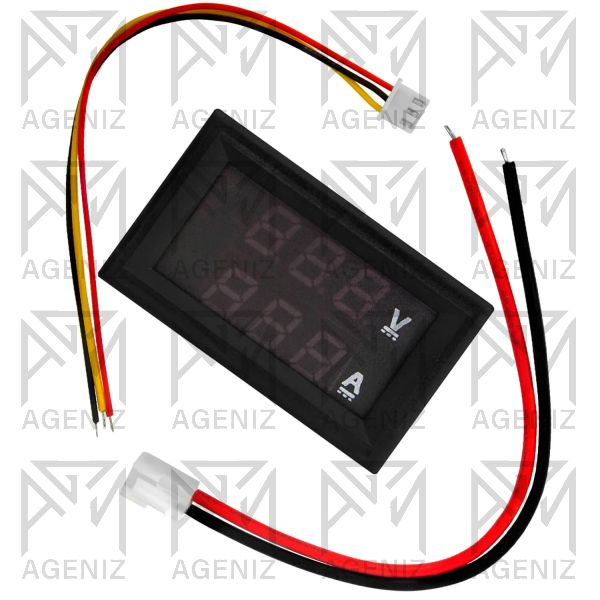

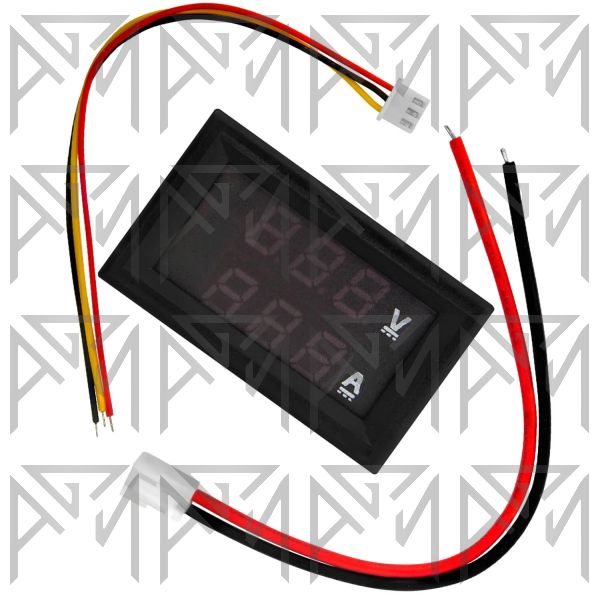

ماژول ولت آمپرمتر 100 ولت 10 آمپر مدل DSN-VC288
ماژول ولت/آمپرمتر DSN-VC288 یک نمایشگر دیجیتال پنلی برای اندازهگیری همزمان ولتاژ و جریان مستقیم DC است. این ماژول معمولاً برای مانیتور کردن منابع تغذیه، باتریها، شارژرها، پنلهای خورشیدی و پروژههای الکترونیکی استفاده میشود.
ماژول DSN-VC288 میتواند ولتاژ DC تا 100 ولت و جریان تا 10 آمپر را اندازهگیری کرده و مقدار هر دو را بهصورت همزمان روی نمایشگر LED نشان دهد.
مشخصات فنی ماژول DSN-VC288
- مدل: DSN-VC288
- نوع: ولتمتر و آمپرمتر دیجیتال DC
- ولتاژ قابل اندازهگیری: 0 تا 100 ولت DC
- جریان قابل اندازهگیری: 0 تا 10 آمپر DC
- ولتاژ تغذیه ماژول: حدود 4.5 تا 30 ولت DC
- دقت اندازهگیری ولتاژ: حدود ±0.1 تا ±1 درصد
- دقت اندازهگیری جریان: حدود ±1 درصد
- جریان مصرفی ماژول: کمتر از 20 میلیآمپر
- نمایشگر: دو نمایشگر LED دیجیتال سهرقمی با ارتفاع تقریبی 0.28 اینچ
- رنگ نمایشگر: قرمز و آبی
- نرخ بهروزرسانی: حدود 300 میلیثانیه
- ابعاد تقریبی: 48×29×22 میلیمتر
- ابعاد برش پنل: حدود 46×27 میلیمتر
- طول سیمها: حدود 15 سانتیمتر
- دمای کاری: حدود -10 تا +65 درجه سانتیگراد
- نوع اندازهگیری جریان: توسط شنت داخلی
عملکرد ماژول
ماژول DSN-VC288 ولتاژ DC مدار و جریان عبوری از بار را اندازهگیری کرده و هر دو مقدار را بهصورت همزمان روی نمایشگر دیجیتال نمایش میدهد.
اندازهگیری ولتاژ با اتصال ورودی ولتاژ به مدار انجام میشود و برای اندازهگیری جریان، مسیر جریان بار از بخش اندازهگیری جریان ماژول عبور میکند.
در این نسخه که دارای شنت داخلی است، افت ولتاژ ایجادشده در مسیر شنت توسط مدار اندازهگیری تشخیص داده شده و به مقدار جریان تبدیل میشود. به همین دلیل آمپرمتر باید بهصورت سری در مسیر جریان بار قرار گیرد.
اتصال اشتباه ماژول میتواند باعث خرابی ماژول یا مدار شود.
اتصالات ماژول
- سیم قرمز نازک: مثبت تغذیه ماژول
- سیم مشکی نازک: منفی تغذیه ماژول و زمین مشترک
- سیم زرد نازک: ورودی اندازهگیری ولتاژ
- سیم قرمز ضخیم: مسیر ورودی جریان
- سیم مشکی ضخیم: مسیر خروجی جریان به سمت منفی مدار
- ورودی جریان: بهصورت سری با بار متصل میشود
- ورودی ولتاژ: به دو نقطه موردنظر برای اندازهگیری ولتاژ متصل میشود
کاربردها
- مانیتورینگ ولتاژ و جریان منبع تغذیه DC
- ساخت منبع تغذیه آزمایشگاهی
- اندازهگیری جریان و ولتاژ باتری
- پروژههای Arduino و میکروکنترلری
- سیستمهای خورشیدی و پنلهای DC
- سیستمهای برق DC خودرو و تجهیزات الکترونیکی
- کنترل و نمایش پارامترهای الکتریکی تجهیزات DC
نکات مهم هنگام استفاده
محدوده اندازهگیری 0 تا 100 ولت با محدوده تغذیه خود ماژول یکسان نیست. در این نسخه، خود نمایشگر با ولتاژ پایینتر حدود 4.5 تا 30 ولت DC تغذیه میشود، در حالی که ورودی اندازهگیری میتواند تا 100 ولت DC را بررسی کند.
برای اندازهگیری ولتاژهای بالاتر از حدود 30 ولت، باید روش اتصال نسخه موردنظر و نیاز به منبع تغذیه جداگانه و ایزوله رعایت شود. اعمال بیش از 30 ولت به بخش تغذیه ماژول میتواند باعث خرابی آن شود.
آمپرمتر باید در مسیر جریان بار قرار گیرد و اتصال آن بهصورت موازی صحیح نیست.
برای جریانهای نزدیک به 10 آمپر، ضخامت سیم، کیفیت اتصالات و دفع حرارت شنت اهمیت زیادی دارد.
این ماژول برای اندازهگیری AC طراحی نشده و مشخصات ذکرشده مربوط به جریان و ولتاژ DC است.
