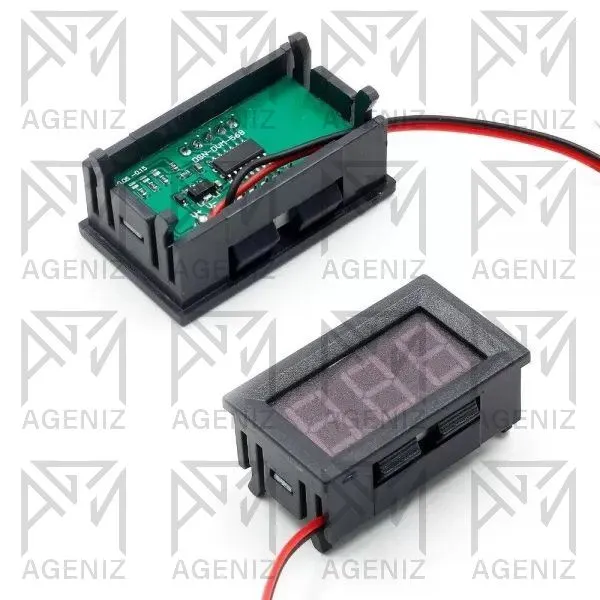

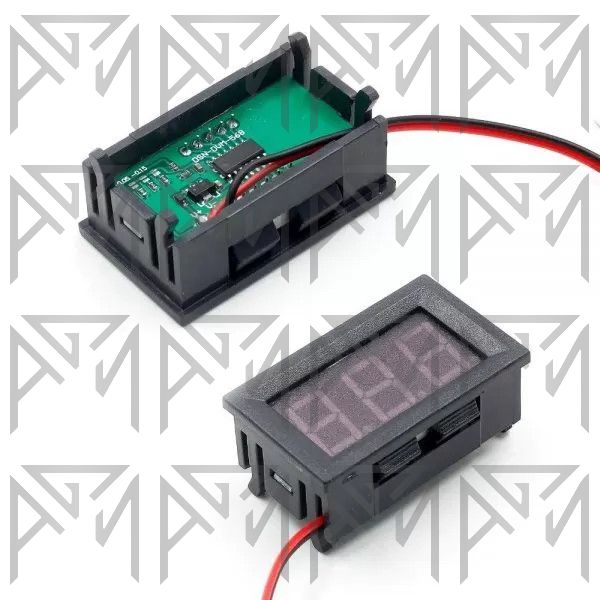

ماژول ولت متر DVM-568P یک ولت متر دیجیتال پنلی سه سیم برای اندازهگیری و نمایش ولتاژ مستقیم (DC) است.
این ماژول دارای نمایشگر LED قرمز سهرقمی بوده و به دلیل ابعاد کوچک، برای نصب روی پنل، منابع تغذیه، باتریها، شارژرها، مبدلهای DC-DC و تجهیزات الکترونیکی مناسب است.
در نسخه سه سیم، تغذیه ماژول و ورودی اندازهگیری بهصورت جداگانه در دسترس هستند و امکان اندازهگیری ولتاژ یک مدار با منبع تغذیه مستقل برای نمایشگر را فراهم میکنند.
این ماژول ولتاژ DC ورودی به سیم اندازهگیری را دریافت کرده و مقدار آن را بهصورت عددی روی نمایشگر LED نشان میدهد.
در ساختار سه سیم، سیم مثبت و منفی تغذیه برای روشن کردن ولت متر از سیم ورودی اندازهگیری جدا هستند. بنابراین میتوان ماژول را از یک منبع DC مناسب تغذیه کرد و سیم سوم را به ولتاژ مدار موردنظر متصل نمود.
اگر ولتاژ مدار مورد اندازهگیری در محدوده مجاز تغذیه ماژول باشد، میتوان تغذیه و اندازهگیری را از همان مدار انجام داد.
برای اندازهگیری ولتاژهای بالاتر از محدوده تغذیه ماژول، میتوان تغذیه نمایشگر را از یک منبع DC جداگانه تأمین کرده و سیم VIN را به مدار مورد اندازهگیری متصل نمود.
VCC: اتصال مثبت تغذیه ماژول با ولتاژ حدود 4.5 تا 30 ولت DC GND: اتصال منفی تغذیه و زمین مشترک مدار VIN: ورودی مثبت ولتاژ مورد اندازهگیری در محدوده 0 تا 100 ولت DC این مدل مخصوص اندازهگیری ولتاژ مستقیم (DC) است و برای اندازهگیری ولتاژ AC مناسب نیست.
محدوده 0 تا 100 ولت مربوط به ورودی اندازهگیری است؛ ولتاژ تغذیه خود ماژول نباید از محدوده مجاز حدود 4.5 تا 30 ولت DC بیشتر شود.
دقت واقعی و جزئیات محدوده اندازهگیری ممکن است با توجه به نسخه تولیدی ماژول متفاوت باشد.
قبل از اتصال، سیمهای GND، VCC و VIN را از روی برد بررسی کنید.
برای اندازهگیری ولتاژهای بالا، از سیمکشی مناسب و حفاظت ورودی استفاده کنید.
