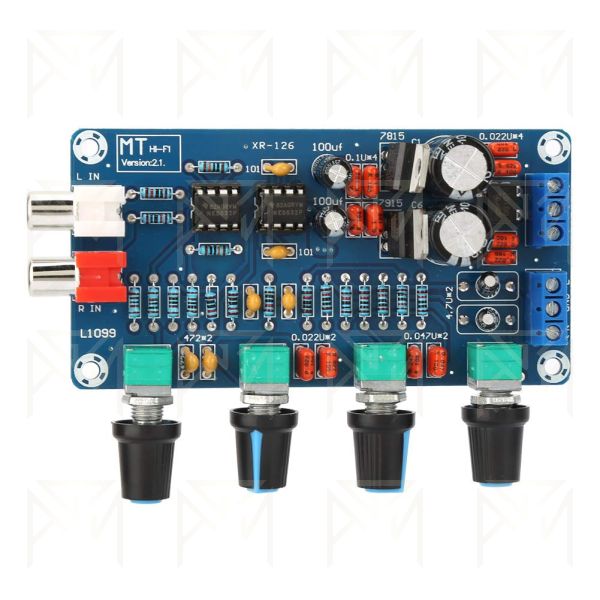

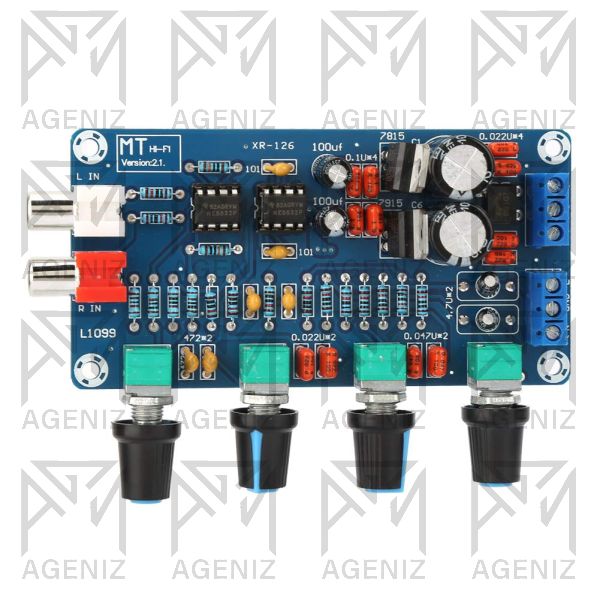

ماژول پری آمپلی فایر XH-M164 یک پری آمپلی فایر و کنترلکننده تن صدای استریو است که با استفاده از آیسی NE5532 برای پیشتقویت و پردازش سیگنال صوتی طراحی شده است.
این ماژول دارای چهار کنترل مستقل برای تنظیم حجم صدا، بیس، میدرنج و تریبل است و برای استفاده در پروژههای صوتی و اتصال به طبقه آمپلیفایر قدرت مناسب است. این برد بهتنهایی برای راهاندازی مستقیم بلندگو طراحی نشده و خروجی آن باید به ورودی آمپلیفایر قدرت متصل شود.
سیگنال صوتی ورودی ابتدا توسط بخش پری آمپلی فایر پردازش شده و سپس امکان تنظیم سطح صدا و تن آن فراهم میشود.
کاربر میتواند با چهار ولوم موجود روی برد، حجم کلی صدا، فرکانسهای پایین، فرکانسهای میانی و فرکانسهای بالا را بهصورت مستقل تنظیم کند.
خروجی استریو پس از پردازش برای ارسال به طبقه آمپلیفایر قدرت در دسترس قرار میگیرد.
RCA: اتصال سیگنال صوتی استریو کانال چپ و راستR / G / L: اتصال ورودی صوتی کانال راست، زمین سیگنال و کانال چپRout / G / Lout: خروجی صوتی کانال راست، زمین سیگنال و کانال چپ برای اتصال به آمپلیفایر قدرتAC/GND/AC: اتصال تغذیه AC دوپلاری مطابق علامتگذاری روی برداین ماژول یک پری آمپلی فایر است و توان لازم برای راهاندازی مستقیم بلندگو را ندارد؛ برای اتصال به بلندگو باید از یک آمپلیفایر قدرت استفاده شود.
تغذیه رایج این برد AC دوپلاری 12 تا 15 ولت است.
قبل از اتصال تغذیه، نوع تغذیه و ترمینالهای روی برد را بررسی کنید.
برای کاهش نویز، سیمهای ورودی و خروجی صوتی را از سیمهای برق و منابع ایجاد نویز دور نگه دارید.
اتصال اشتباه تغذیه میتواند باعث آسیب به برد شود.
