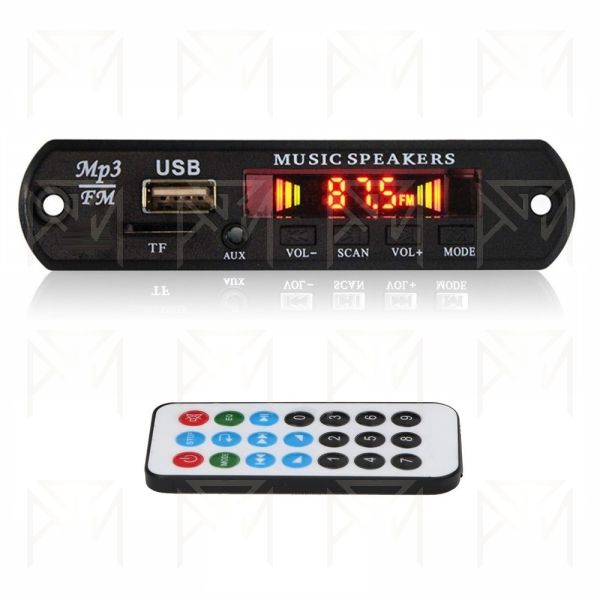

برد یا ماژول فلشخور - مدل: Ageniz 777 - بدون بلوتوث / 12 ولت
ماژول فلشخور بلوتوث Ageniz-777 یک برد پخشکننده صوتی کوچک و کاربردی است که برای ساخت یا ارتقای سیستمهای صوتی طراحی شده و امکان دریافت موسیقی از طریق Bluetooth و پخش فایل صوتی از حافظه فلش USB را فراهم میکند.
این ماژول برای استفاده در اسپیکرهای قابل حمل، سیستمهای صوتی خودرو، آمپلی فایرها، باکسهای صوتی و سایر تجهیزات صوتی مناسب است.
VCC: اتصال مثبت تغذیه GND: اتصال منفی تغذیه L / L-OUT: خروجی صوتی کانال چپ R / R-OUT: خروجی صوتی کانال راست GND: خروجی زمین سیگنال صوتی USB: اتصال فلش مموری برای پخش فایلهای صوتی TF / Micro SD: اتصال کارت حافظه برای پخش فایلهای صوتی AUX: ورودی جک 3.5mm ماژول Ageniz-777 میتواند بهعنوان رابط پخش صوت بین منبع موسیقی و یک تقویتکننده صوتی عمل کند.
در حالت Bluetooth، تلفن همراه یا دستگاه فرستنده، موسیقی را بهصورت بیسیم ارسال میکند و ماژول پس از دریافت و پردازش، سیگنال صوتی را به خروجی منتقل میکند.
در حالت USB، فایلهای صوتی از روی فلش خوانده شده و توسط مدار دیکودر داخلی پردازش میشوند.
انتخاب منبع، کنترل آهنگ، پخش / توقف و تنظیم صدا از طریق کلیدهای روی برد یا پنل کنترل انجام میشود.
خروجی این ماژول از نوع Line Out است و نباید مستقیماً به بلندگوی پرقدرت متصل شود. برای راهاندازی بلندگو باید از آمپلی فایر مناسب استفاده کنید.
برای عملکرد بهتر Bluetooth، ماژول را در محفظهای نصب نکنید که اطراف بخش آنتن کاملاً توسط فلز پوشانده شده باشد.
برای فلش مموری بهتر است از حافظه سالم با فرمت FAT32 استفاده شود و فایلهای صوتی در پوشهبندی پیچیده قرار نگیرند.
نویز صوتی ممکن است در اثر تغذیه نامناسب، سیمکشی نامناسب یا نزدیکی مدار صوتی به منابع نویز ایجاد شود.
هنگام تست اولیه، ابتدا حجم صدا را روی مقدار کم قرار دهید و سپس بهتدریج آن را افزایش دهید.
از اتصال و جدا کردن مکرر فلش یا سیمهای تغذیه در شرایط نامناسب خودداری کنید.
