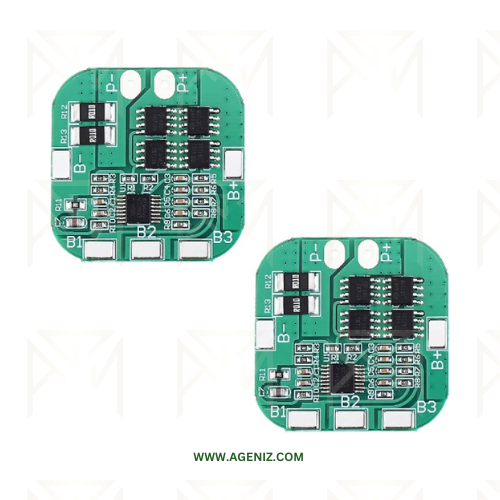

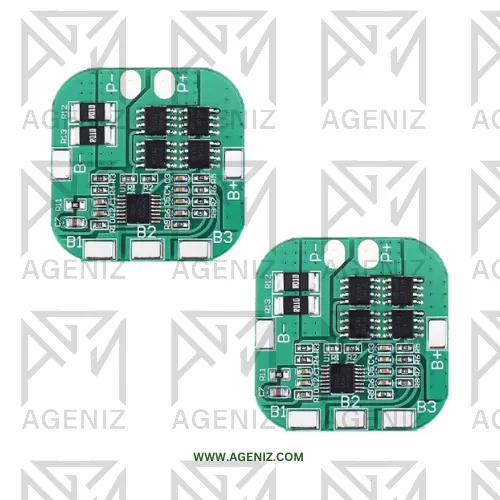

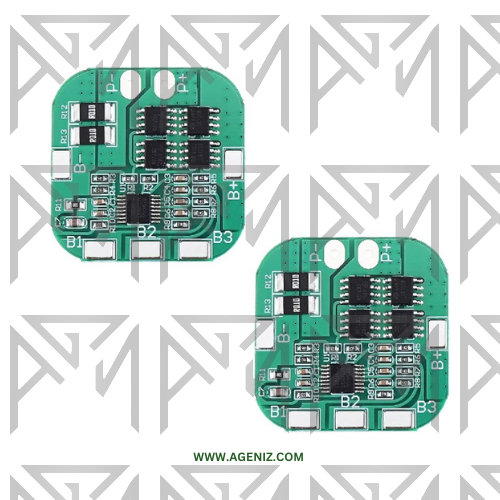

برد شارژ و دشارژ باتری 4 سلولی 8A مدل HX-4S-SQ
معرفی برد شارژ و دشارژ HX-4S-SQ
برد شارژ و دشارژ باتری HX-4S-SQ یک برد مدیریت و حفاظت باتری چندسلولی است که برای کنترل شارژ و دشارژ پک باتری لیتیومی 4 سلولی (4S) استفاده میشود. این نوع بردها معمولاً وظیفه پایش ولتاژ سلولها، جلوگیری از شارژ بیش از حد، جلوگیری از تخلیه بیش از حد و محدود کردن جریان دشارژ را بر عهده دارند.
مشخصات فنی برد HX-4S-SQ
- مدل: HX-4S-SQ
- کاربرد: پک باتری 4 سلولی
- تعداد سلول: 4 سلول سری (4S)
- جریان دشارژ: حدود 8 آمپر
- نوع باتری: سلولهای لیتیومیون قابل شارژ با ولتاژ نامی حدود 3.6 تا 3.7 ولت برای هر سلول
- ولتاژ نامی پک 4S: حدود 14.4 تا 14.8 ولت
- ولتاژ شارژ کامل پک 4S: معمولاً 16.8 ولت
- نوع عملکرد: حفاظت و مدیریت شارژ / دشارژ
- حفاظتهای متداول: اضافهشارژ، اضافهدشارژ، اضافهجریان و اتصال کوتاه
نحوه عملکرد برد مدیریت باتری HX-4S-SQ
برد HX-4S-SQ در یک پک چندسلولی بین سلولها و مسیر ورودی و خروجی قرار میگیرد. مدار داخلی ولتاژ سلولها را بررسی میکند و هنگامی که یکی از سلولها از محدوده مجاز خارج شود، مسیر شارژ یا دشارژ را قطع میکند.
در زمان شارژ، اگر ولتاژ یکی از سلولها به حد اضافهشارژ برسد، مدار حفاظتی میتواند مسیر شارژ را قطع کند. در زمان استفاده از باتری نیز اگر ولتاژ یکی از سلولها بیش از حد پایین بیاید، مدار دشارژ را قطع میکند تا از تخلیه عمیق سلول جلوگیری شود.
در صورت عبور جریان بیشتر از محدوده مجاز، مدار حفاظت اضافهجریان میتواند خروجی را قطع کند. در شرایط اتصال کوتاه نیز BMS مسیر خروجی را برای جلوگیری از آسیب به سلولها و مدار قطع میکند.
اتصالات برد HX-4S-SQ
- B- منفی کل پک
- B1 نقطه اتصال بین سلول اول و دوم
- B2 نقطه اتصال بین سلول دوم و سوم
- B3 نقطه اتصال بین سلول سوم و چهارم
- B+ مثبت کل پک
- P- منفی خروجی / منفی شارژ
- P+ مثبت خروجی / مثبت شارژ
بالانس سلولهای باتری
برد HX-4S-SQ دارای مدار بالانس است و وظیفه آن کاهش اختلاف ولتاژ بین سلولهای پک در محدوده شارژ است. بالانس در پکهای سری اهمیت زیادی دارد، زیرا حتی اگر ولتاژ کل پک مناسب باشد، ممکن است یک سلول بیش از حد شارژ شده و سلول دیگر ولتاژ پایینتری داشته باشد.
باتری مناسب برای برد 4S مدل HX-4S-SQ
برای نسخه 4S، استفاده از چهار سلول سازگار با یک شیمی یکسان و مشخصات نزدیک توصیه میشود. در پکهای لیتیومیون معمولی، ولتاژ نامی هر سلول حدود 3.6 تا 3.7 ولت است و ولتاژ شارژ کامل هر سلول معمولاً 4.2 ولت است؛ بنابراین پک 4S در حالت شارژ کامل حدود 16.8 ولت خواهد داشت.
کاربردهای برد شارژ و دشارژ 4 سلولی HX-4S-SQ
- پک باتری لیتیومی 4S
- منابع تغذیه قابل حمل
- چراغها و تجهیزات LED پرقدرت
- پروژههای رباتیک
- ابزارهای قابل حمل
- اسپیکر و تجهیزات صوتی قابل حمل
- سیستمهای برق پشتیبان کوچک
- تجهیزات قابل حمل با ولتاژ حدود 14.8 ولت
- مدارهای باتری که نیاز به حفاظت اضافهشارژ و اضافهدشارژ دارند
نکات مهم درباره جریان 8 آمپر
- عدد 8 آمپر به جریان عبوری در مسیر دشارژ یا جریان مجاز مدار حفاظت اشاره دارد و الزاماً به معنی جریان شارژ 8 آمپر نیست.
- جریان شارژ باید مطابق مشخصات خود BMS و سلولهای باتری تعیین شود.
- اگر پک برای مدت طولانی نزدیک 8 آمپر کار میکند، دمای BMS و سیمها باید بررسی شود. افزایش بیش از حد دما میتواند باعث عملکرد حفاظتی یا آسیب به قطعات شود.
- از اتصال بار یا شارژر با ولتاژ نامناسب خودداری کنید. در پک 4S لیتیومیون معمولی، شارژ کامل معمولاً 16.8 ولت است.
شارژر مناسب برای پک 4S
برای پک 4S لیتیومیون معمولی با ولتاژ شارژ کامل 16.8 ولت، شارژر CV/CC با خروجی مناسب 16.8V موردنیاز است. استفاده از شارژر 12 ولت، 14.4 ولت یا آداپتور نامناسب نمیتواند جایگزین شارژر صحیح 4S شود.
- ولتاژ شارژ: 16.8V DC
- جریان شارژ پیشنهادی: 2A؛ ایمن و مناسب برای اکثر پکهای 18650
