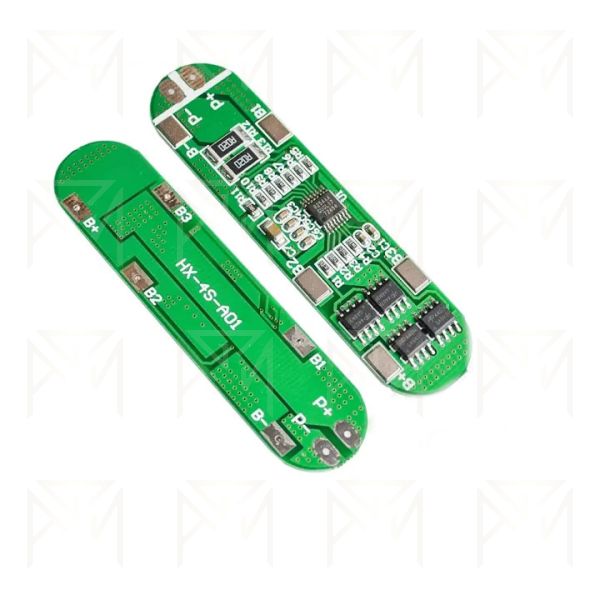

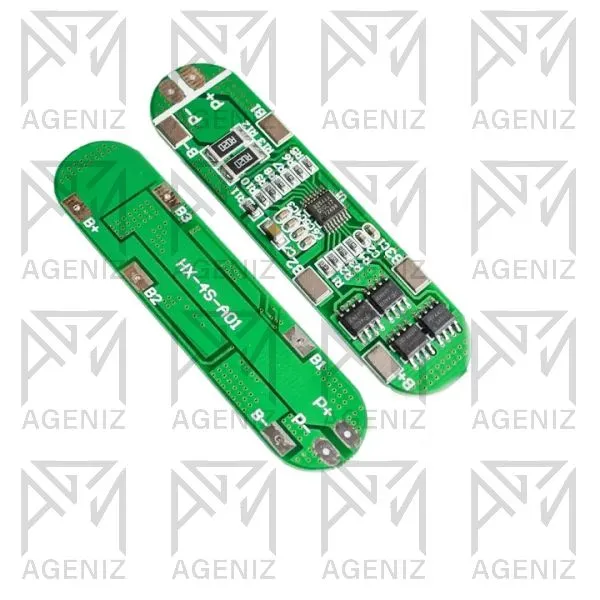

ماژول محافظ و بالانسر باتری لیتیومی 4 سل 10 آمپر مدل HX-4S-A01 یک برد مدیریت و محافظ باتری لیتیومی چهار سل 4S است که برای پکهای 14.8 و 16.8 ولت استفاده میشود. وظیفه اصلی این برد، محافظت از سلولهای باتری در برابر اضافهشارژ، تخلیه بیش از حد، اتصال کوتاه و اضافهجریان است.
این نسخه دارای مدار بالانسر داخلی بوده و برای پکهای ساختهشده با سلولهای 18650 و سایر باتریهای لیتیومی مناسب است.
HX-4S-A014SLi-ion / Li-Po14.8V16.8V10A5A60 × 17 میلیمترB+B-B1B2B3P+P-این برد بهصورت سری به چهار سلول لیتیومی متصل میشود. هنگام شارژ، ولتاژ هر سلول را کنترل میکند و اگر ولتاژ یکی از سلولها از حد مجاز بیشتر شود، مسیر شارژ قطع خواهد شد.
هنگام تخلیه نیز در صورت کاهش بیش از حد ولتاژ هر سلول، خروجی قطع میشود تا از آسیبدیدن باتری جلوگیری شود.
مدار بالانس داخلی باعث نزدیکشدن ولتاژ سلولها به یکدیگر در پایان شارژ میشود. این ویژگی به افزایش عمر پک باتری، بهبود عملکرد و جلوگیری از نامتعادلشدن سلولها کمک میکند.
این ماژول برای جریانهای بالاتر از 10 آمپر توصیه نمیشود و نیاز به اتصال صحیح سیمها دارد.
ابتدا سیم B- را متصل کنید، سپس B1، بعد B2، سپس B3 و در نهایت B+ را وصل کنید.
مصرفکننده و شارژر فقط باید به P+ و P- متصل شوند.
اتصال اشتباه ترتیب سیمها میتواند باعث آسیبدیدن برد شود. پیش از اتصال، ولتاژ هر سلول را اندازهگیری کنید.
