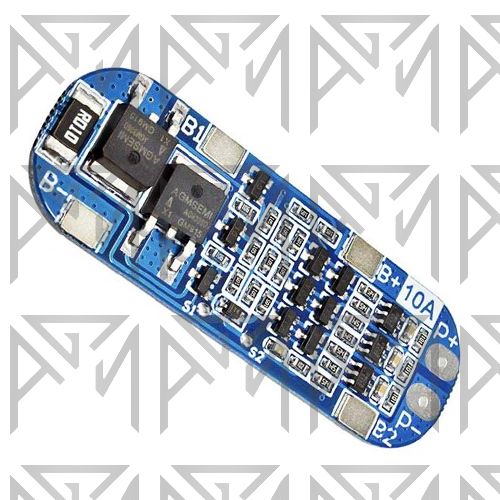

برد شارژ و محافظ باتری 3 سل 10 آمپر FLA مدل BMS 3S
برد شارژ و محافظ باتری 3 سل 10 آمپر FLA یک برد مدیریت و حفاظت باتری لیتیومی برای پکهای سه سلولی لیتیومیون یا لیتیومپلیمر با آرایش سری 3S است. این برد برای جلوگیری از شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد و اتصال کوتاه در پک باتری استفاده میشود.
در پک 3S سه سلول بهصورت سری به یکدیگر متصل میشوند. ولتاژ نامی مجموعه معمولاً حدود 11.1 ولت و ولتاژ شارژ کامل آن حدود 12.6 ولت است.
مشخصات فنی
- نام ماژول:
BMS 3S 10A FLA - تعداد سلول: 3 سلول سری
- آرایش باتری:
3S - ولتاژ نامی پک: حدود 11.1 ولت برای سلولهای 3.7 ولتی
- ولتاژ شارژ کامل پک: حدود 12.6 ولت
- جریان: حدود 10 آمپر
- نوع باتری: لیتیومیون و لیتیومپلیمر
اتصالات برد
- B- : منفی کل پک
- B1 / BM : نقطه اتصال بین سلول اول و دوم
- B2 : نقطه اتصال بین سلول دوم و سوم
- B+ : مثبت کل پک
- P- : منفی خروجی و منفی شارژ
- P+ : مثبت خروجی و مثبت شارژ
عملکرد ماژول
برد 3S 10A ولتاژ بخشهای مختلف پک را هنگام شارژ و دشارژ تحت نظر میگیرد و در صورت عبور سلولها از محدودههای حفاظتی، مسیر شارژ یا دشارژ را قطع میکند.
هنگام شارژ، شارژر مناسب پک 3S ولتاژ مجموعه را تا حدود 12.6 ولت افزایش میدهد و مدار حفاظت از شارژ بیش از حد سلولها جلوگیری میکند. هنگام دشارژ نیز اگر ولتاژ یکی از سلولها بیش از حد کاهش پیدا کند، برد میتواند خروجی را قطع کند تا از تخلیه عمیق باتری جلوگیری شود.
در شرایط جریان بیش از حد یا اتصال کوتاه نیز مدار حفاظتی میتواند مسیر خروجی را قطع کند.
کاربردها
- ساخت پک باتری 3S
- پروژههای رباتیک
- تجهیزات قابل حمل
- ساخت منابع تغذیه باتریخور
- اسکوتر و تجهیزات سبک در صورت سازگاری مشخصات
- سیستمهای روشنایی قابل حمل
- پروژههای آموزشی الکترونیک
- سیستمهای ذخیره انرژی کوچک
برای استفاده معمولی
- 12.6V : ولتاژ شارژ
- 2A : جریان شارژ پیشنهادی برای اکثر پکهای 18650
نکات مهم
- این برد مخصوص پک سه سلولی سری است و نباید برای یک، دو یا چهار سلول بدون بررسی طراحی استفاده شود.
- برای پک 3S لیتیومیون معمولی، شارژر باید با ولتاژ نهایی حدود 12.6 ولت و جریان مناسب انتخاب شود.
- شارژر 5 ولت یا آداپتور 12 ولت معمولی بدون مدار مناسب برای شارژ مستقیم پک 3S مناسب نیست.
