ماژول شارژ باتری 2سلولی TP5100 2A

ماژول شارژ باتری 1 و 2 سلول TP5100 2A

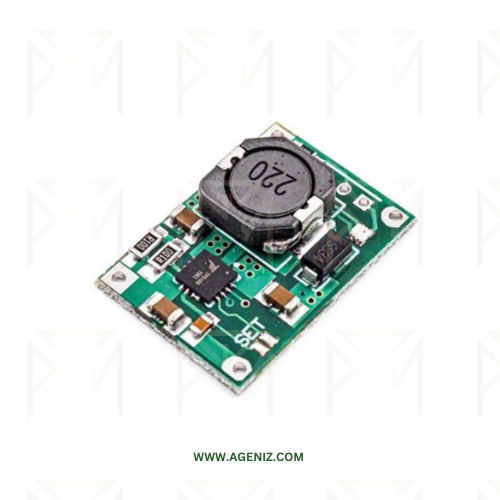

ماژول شارژ TP5100 2A یک برد شارژر سوئیچینگ برای باتری‌های لیتیوم‌یون قابل شارژ است که امکان شارژ یک سلول با ولتاژ نهایی 4.2 ولت یا دو سلول سری با ولتاژ نهایی 8.4 ولت را فراهم می‌کند. تراشه TP5100 بر پایه مبدل کاهنده DC-DC Buck کار می‌کند و به دلیل ساختار سوئیچینگ، در جریان‌های بالاتر نسبت به شارژرهای خطی گرمای کمتری ایجاد می‌کند.

حالت شارژ 1S یا 2S باید پیش از اتصال باتری به‌درستی انتخاب شود؛ زیرا ولتاژ شارژ نهایی در این دو حالت متفاوت است.

مشخصات فنی

  • تراشه: TP5100
  • نوع مدار: شارژر سوئیچینگ Buck
  • تعداد سلول قابل پشتیبانی: 1 سلول یا 2 سلول سری
  • ولتاژ شارژ در حالت 1S: 4.2V
  • ولتاژ شارژ در حالت 2S: 8.4V
  • ولتاژ ورودی: 5 - 18V DC
  • حداکثر جریان شارژ: 2 آمپر
  • محدوده قابل تنظیم جریان شارژ: حدود 0.1 تا 2 آمپر
  • فرکانس سوئیچینگ: 400kHz
  • مراحل شارژ: پیش‌شارژ، جریان ثابت CC و ولتاژ ثابت CV
  • نوع باتری: سلول‌های لیتیوم‌یون قابل شارژ با ولتاژ شارژ نهایی 4.2V

حالت شارژ 1S و 2S

  • حالت 1S: برای شارژ یک سلول لیتیومی با ولتاژ نهایی 4.2 ولت استفاده می‌شود و جامپر SET باید در وضعیت مربوط به 1S قرار داشته باشد.
  • حالت 2S: برای شارژ دو سلول لیتیومی سری با ولتاژ شارژ نهایی 8.4 ولت استفاده می‌شود.
  • انتخاب حالت 2S: در برد TP5100 دو پد یا نقطه SET باید با قلع به یکدیگر متصل شوند.

در حالت 2S، ولتاژ نامی پک معمولاً حدود 7.2 تا 7.4 ولت است و پس از شارژ کامل به 8.4 ولت می‌رسد.

اتصالات ماژول TP5100

  • VIN+ یا IN+: اتصال مثبت منبع تغذیه DC
  • VIN- یا IN-: اتصال منفی منبع تغذیه DC
  • BAT+ یا B+: اتصال مثبت پک باتری
  • BAT- یا B-: اتصال منفی پک باتری
  • SET: انتخاب حالت شارژ 1S یا 2S

عملکرد ماژول شارژ

TP5100 یک شارژر سوئیچینگ کاهنده است که انرژی ورودی را با استفاده از مدار Buck به ولتاژ و جریان مناسب برای شارژ باتری تبدیل می‌کند. فرآیند شارژ این ماژول شامل سه مرحله اصلی است.

  • پیش‌شارژ: باتری با ولتاژ پایین، ابتدا با جریان کمتری شارژ می‌شود.
  • جریان ثابت CC: پس از رسیدن باتری به محدوده مناسب، جریان تنظیم‌شده به باتری اعمال می‌شود.
  • ولتاژ ثابت CV: با نزدیک شدن باتری به شارژ کامل، ولتاژ ثابت نگه داشته شده و جریان به‌تدریج کاهش پیدا می‌کند.

کاربردها

  • ساخت اسپیکر و تجهیزات صوتی باتری‌خور.
  • پروژه‌های رباتیک.
  • پروژه‌های آردوینو و میکروکنترلری دارای باتری.
  • پروژه‌های الکترونیکی و آموزشی.
  • تجهیزات قابل شارژ با پک لیتیومی دو سلولی.

نکات مهم در استفاده

  • برای شارژ پک 2S ولتاژ شارژ نهایی باید 8.4 ولت باشد.
  • TP5100 یک مبدل کاهنده است؛ بنابراین ولتاژ ورودی باید از ولتاژ شارژ نهایی باتری بیشتر باشد.
  • برای حالت 2S معمولاً ورودی 9 ولت به بالا مورد نیاز است و 12 ولت یکی از انتخاب‌های متداول محسوب می‌شود.
  • برخی بردهای TP5100 ممکن است به‌صورت پیش‌فرض روی حالت 1S تنظیم شده باشند.
  • قبل از اتصال دو سلول سری، وضعیت جامپر SET و انتخاب صحیح حالت 2S را بررسی کنید.
  • مثبت و منفی باتری را دقیقاً مطابق علائم روی برد متصل کنید.
