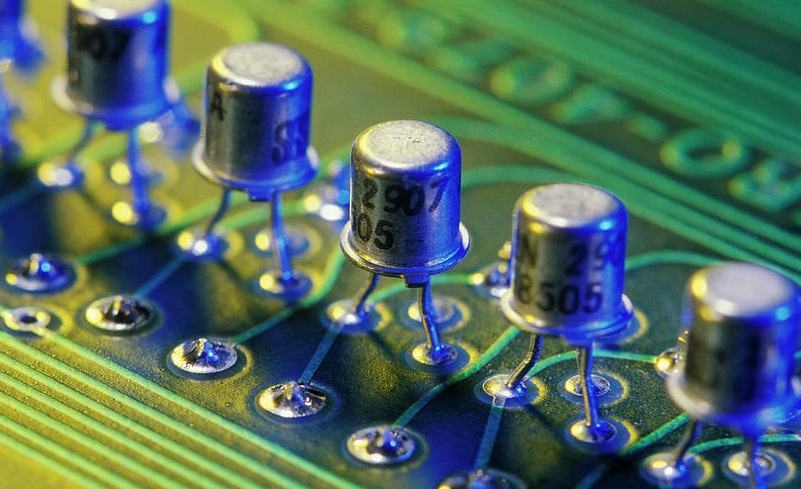

ترانزیستور چیست؟ آشنایی با انواع ترانزیستور و کاربردهای آن

ترانزیستور، یکی از کاربردی‌ترین ابزار در لیست قطعات الکترونیکی است که نقش اساسی در کنترل و تقویت سیگنال‌ها دارد. این قطعه کوچک اما حیاتی در انواع مختلفی تولید می‌شود؛ از جمله ترانزیستورهای ماسفت (MOSFET)، بی‌جی‌تی (BJT) و آی‌جی‌بی‌تی (IGBT). انتخاب نوع مناسب ترانزیستور بسته به کاربرد آن، تأثیر مستقیمی بر عملکرد مدار دارد. در این مطلب از مجله آگنیز با ترانزیستور، انواع آن و کاربردهای متنوعش آشنا می‌شوید!



ترانزیستور چیست؟

ترانزیستور (Transistor) یک قطعه نیمه‌رسانا است که برای کنترل جریان یا تقویت سیگنال‌های الکتریکی به کار می‌رود. این قطعه معمولاً از مواد نیمه‌رسانایی مانند سیلیکون ساخته می‌شود و دارای 3 پایه اصلی است که عبارت‌اند از:

• بِیس (Base)
• کُلِکتور (Collector)
• اِمیتر (Emitter)

همچنین، بد نیست بدانید که ترانزیستور در مدارهای دیجیتال و آنالوگ به‌عنوان سوئیچ یا تقویت‌کننده عمل می‌کند. برای درک بهتر، تصور کنید که جریان آب از یک لوله عبور می‌کند. ترانزیستور مانند یک شیر آب عمل می‌کند که می‌توان میزان جریان عبوری را با تغییر فشار روی آن کنترل کرد. به همین ترتیب، ترانزیستور می‌تواند جریان الکتریکی را بر اساس ولتاژ یا جریان ورودی تنظیم کند. این ویژگی باعث شده است که ترانزیستور در بسیاری از تجهیزات مدرن مانند رایانه‌ها، تلفن‌های همراه و تجهیزات صنعتی به کار گرفته شود.



آشنایی با نقش و اهمیت ترانزیستور

ترانزیستور به دلیل اندازه کوچک، سرعت بالا و کارایی قابل توجهی که دارد، به‌عنوان قلبِ فناوری‌های مدرن محسوب می‌شود. از طرفی، این قطعه در تبدیل، تقویت و کنترل سیگنال‌ها نقش اساسی دارد. به طور کلی، ترانزیستورها از خرید قطعات الکترونیکی ساده تا مدارهای پیچیده دیجیتال و سیستم‌های مخابراتی، همه‌جا حضور دارند.

برای درک بهتر، کاربردها و نقش‌های ترانزیستور به جدول زیر نگاه کنید:

مهم‌ترین کاربردها	چه اتفاقی رخ می‌دهد؟
تقویت‌کننده سیگنال	در رادیوها و سیستم‌های صوتی، ترانزیستور برای تقویت سیگنال‌های ورودی ضعیف استفاده می‌شود.
سوئیچینگ	در مدارات دیجیتال برای کنترل خاموش و روشن کردن مسیر جریان به کار می‌رود.
مدارهای مجتمع (IC)	در مدارهای پیچیده مانند پردازنده‌ها و حافظه‌های دیجیتال به‌عنوان عناصر اصلی عمل می‌کند.
تنظیم ولتاژ	در منابع تغذیه، برای کنترل و تنظیم ولتاژ خروجی استفاده می‌شود.
مبدل‌های قدرت	در مبدل‌های DC-DC یا AC-DC برای تبدیل و کنترل توان الکتریکی به کار گرفته می‌شود.



بررسی انواع ترانزیستور و ویژگی‌های آن‌ها

ترانزیستورها به انواع مختلفی تقسیم می‌شوند و هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه، به 3 نوع اصلی ترانزیستور و ویژگی‌های آن‌ها مفصلاً اشاره می‌کنیم:



1. ترانزیستور ماسفت (MOSFET)

ماسفت (مخفف عبارت کامل: Metal-Oxide-Semiconductor Field-Effect Transistor) یکی از پرکاربردترین انواع ترانزیستور است که برای سوئیچینگ و تقویت سیگنال به کار می‌رود. ماسفت به دلیل سرعت بالا و مصرف انرژی کم، در مدارهای دیجیتال و آنالوگ مدرن، مانند پردازنده‌ها و مبدل‌های توان، بسیار مورد استفاده قرار می‌گیرد.

این نوع ترانزیستور، بیشتر در درایورهای الکتروموتور و اینورترها از ماسفت‌ها برای کنترل ولتاژ و جریان استفاده می‌شود. از جمله ویژگی‌های مهم ترانزیستور MOSFET عبارت‌اند از:

• سرعت سوئیچینگ بالا
• مصرف انرژی کم
• مقاوم در برابر ولتاژ بالا
• عملکرد مناسب در دمای بالا
• مناسب برای مدارهای قدرت



2. ترانزیستور BJT

ترانزیستور بی‌جی‌تی (Bipolar Junction Transistor) یکی دیگر از انواع رایج است که در آن جریان اصلی با استفاده از جریان بیس کنترل می‌شود. این نوع ترانزیستور بیشتر در تقویت سیگنال‌های آنالوگ استفاده کاربرد دارد.

به‌عنوان مثال، از BJT در تقویت‌کننده‌های صوتی و برای تقویت سیگنال‌های ورودی استفاده می‌شود تا خروجی قوی‌تری داشته باشیم. مهم‌ترین ویژگی‌های این نوع ترانزیستور عبارت‌اند از:

• حساسیت بالا به جریان
• مناسب برای مدارهای صوتی
• توانایی تقویت سیگنال قوی
• قیمت پایین
• نیاز به مصرف انرژی بیشتر



3. ترانزیستور IGBT

آی‌جی‌بی‌تی (Insulated Gate Bipolar Transistor) نوعی ترکیبی از ماسفت و BJT است که برای کاربردهای توان بالا، مانند اینورترها و منابع تغذیه صنعتی، به کار می‌رود. همچنین، در سیستم‌های انتقال توان AC به DC در قطارهای برقی از IGBT برای مدیریت توان استفاده می‌شود.

نگاهی به چند ویژگی مهم ترانزیستور IGBT:

• توان بالا
• کارایی عالی در ولتاژهای زیاد
• مقاوم در برابر نوسانات جریان
• مناسب برای سیستم‌های صنعتی
• هزینه بیشتر نسبت به ماسفت و BJT

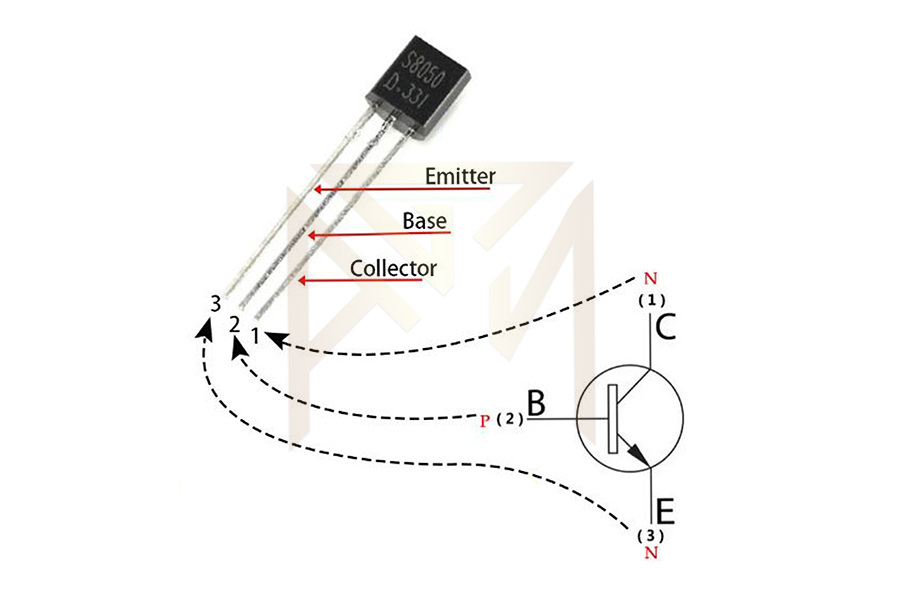

راهنمای انتخاب ترانزیستور مناسب برای کاربردهای مختلف

انتخاب و خرید ترانزیستور مناسب برای هر کاربرد به عوامل متعددی بستگی دارد و تأثیر مستقیم بر عملکرد مدار دارد. در نظر گرفتن ویژگی‌هایی مانند نوع مدار، ولتاژ و جریان مورد نیاز، سرعت سوئیچینگ، و حتی هزینه می‌تواند به انتخاب بهترین گزینه کمک کند. استفاده از یک ترانزیستور نامناسب ممکن است عملکرد مدار را مختل کند یا حتی باعث خرابی قطعات شود.

با استفاده از این چند نکته مهم، ترانزیستور مناسب را انتخاب کنید و به محل کار ببرید:



1. بررسی نوع کاربرد ترانزیستور

ترانزیستورهای BJT معمولاً برای کاربردهای تقویت‌کننده انتخاب بهتری هستند. در حالی که ترانزیستورهای ماسفت برای سوئیچینگ سریع یا مدارهای دیجیتال، مناسب‌تر هستند. به‌عنوان مثال، استفاده از BJT در سیستم‌های صوتی حرفه‌ای، برای کیفیت صدای بهتر توصیه می‌شود.



2. بررسی دقیق محدوده ولتاژ و جریان

بسته به نیاز مدار، ترانزیستوری را انتخاب کنید که توانایی تحمل ولتاژ و جریان مورد نیاز را داشته باشد. مثلاً ترانزیستور IGBT در منابع تغذیه صنعتی، به دلیل تحمل جریان و ولتاژ بالا گزینه ایده‌آلی است.



3. ارزیابی سرعت سوئیچینگ

سرعت سوئیچینگ، به‌ویژه در مدارهای دیجیتال یا پرسرعت، اهمیت دارد و ماسفت‌ها در این مورد برتری دارند. به‌عنوان مثال، ترانزیستورهای MOSFET در مدارهای پردازنده‌های کامپیوتری، به دلیل سرعت بالا استفاده می‌شوند.



4. دقت به بازدهی انرژی ترانزیستور

بازدهی انرژی یک عامل کلیدی در طراحی مدارهایی است که باید با مصرف کم، بیشترین کارایی را ارائه دهند. این ویژگی به‌ویژه برای دستگاه‌های باتری‌محور مانند گجت‌های پوشیدنی و سنسورهای اینترنت اشیا اهمیت دارد. مثلاً در ساعت‌های هوشمند، از ترانزیستورهای خاص با طراحی کم‌مصرف استفاده می‌شود تا طول عمر باتری افزایش یابد.



5. ارزیابی مقاومت ترانزیستور در برابر دما و شرایط محیطی

ترانزیستورها در برخی کاربردها باید در شرایط سخت محیطی مانند دمای بالا، رطوبت، یا نوسانات شدید ولتاژ، عملکرد قابل قبولی داشته باشند. در نتیجه، انتخاب ترانزیستورهایی با مقاومت حرارتی و مکانیکی بالا در این شرایط ضروری است. به‌عنوان مثال، در سیستم‌های خودرویی مانند واحدهای کنترل موتور (ECU) از ترانزیستورهای تقویت‌شده برای تحمل دماهای بالا و ارتعاشات استفاده می‌شود.



6. اندازه ترانزیستور و قیمت آن

در طراحی مدارهای کوچک و اقتصادی، ترانزیستورهای کوچک‌تر و ارزان‌تر ترجیح داده می‌شوند. به‌عنوان مثال، برای کاهش هزینه تولید در مدارهای اسباب‌بازی‌های الکترونیکی، از ترانزیستورهای BJT‌ ارزان و بیشتر استفاده می‌شود.



7. پیچیدگی مدار

در مدارهای پیچیده، انتخاب ترانزیستور با قابلیت‌های چندمنظوره مانند IGBT به‌شدت مفید هستند. مثلاً در اینورترهای خورشیدی، IGBT‌ها برای مدیریت جریان‌های بزرگ استفاده می‌شوند و سایر ترانزیستورها کارایی مناسبی ندارند.

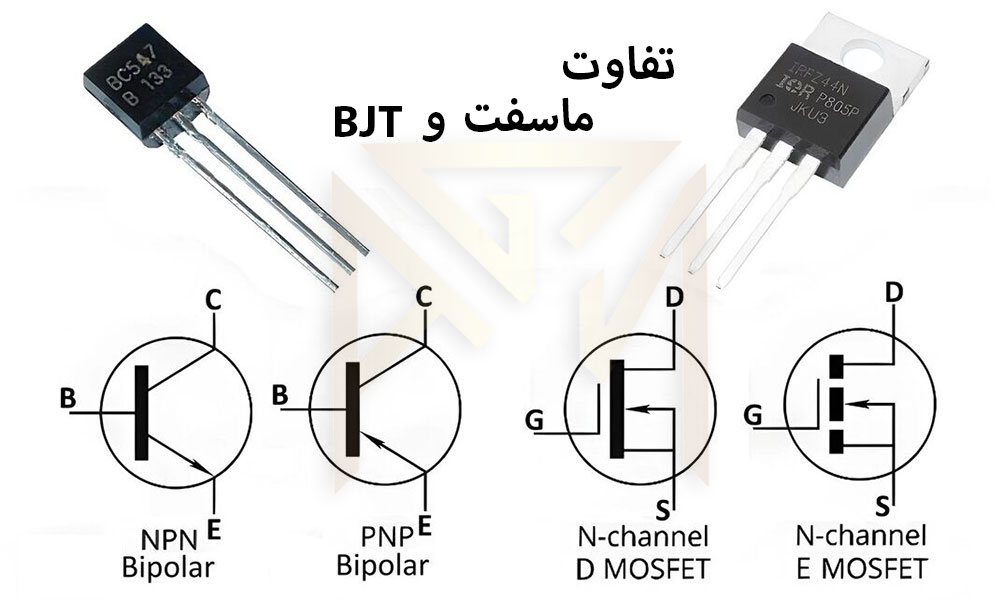

مزایا و محدودیت‌های استفاده از ترانزیستور در طراحی مدارها

ترانزیستورها با ویژگی‌های متعددشان، نقش بی‌بدیلی در طراحی مدارهای مدرن دارند. با این حال، استفاده از آن‌ها با مزایا و محدودیت‌هایی همراه است که آگاهی از آن‌ها به طراحی بهینه مدار کمک می‌کند.

در جدول زیر، به بخش مهمی از مزایا و محدودیت‌های قطعه ترانزیستور اشاره می‌کنیم:

فاکتورهای بررسی ترانزیستور	مزایا	محدودیت‌ها
اندازه و وزن	کوچک و سبک، مناسب برای مدارهای فشرده	نیاز به مدیریت حرارتی مناسب در جریان‌های بالا
سرعت عملکرد	سرعت سوئیچینگ بالا در  ترانزیستورهای ماسفت و IGBT‌	کاهش سرعت در دماهای بالا یا ولتاژهای زیاد
مصرف انرژی	مصرف کم در ماسفت‌ها، ایده‌آل برای تجهیزات کم‌مصرف	مصرف بیشتر در ترانزیستورهای BJT‌ و IGBT‌
کاربردپذیری	قابلیت استفاده در مدارهای آنالوگ و دیجیتال	محدودیت در کاربردهای خاص بدون انتخاب صحیح نوع مناسب
دوام و طول عمر	دوام بالا در شرایط استاندارد	حساسیت به نوسانات شدید ولتاژ و جریان
قیمت و هزینه	گزینه‌های متنوع با قیمت‌های اقتصادی	هزینه بیشتر برای ترانزیستورهای پیشرفته مانند IGBT



قلب مدارهای الکترونیکی‌تان را با آگنیز روشن کنید!

همان‌طور که در این مطلب اشاره کردیم، ترانزیستورها، به‌عنوان قلب مدارهای الکترونیکی، نقشی کلیدی در دنیای فناوری دارند. انتخاب نوع مناسب این قطعه برای کاربردهای مختلف، تأثیر قابل توجهی در کیفیت و کارایی نهایی مدار می‌گذارد. با شناخت ویژگی‌ها، مزایا و محدودیت‌های ترانزیستورها، طراحی مدارتان را بهتر انجام می‌دهید و انتظار عملکرد بهتری را از تجهیزات الکترونیکی خود دارید.
