دیود چیست؟ آشنایی با انواع دیود و کاربردهای آن

دیود یکی از قطعات الکترونیکی پرکاربرد است که نقش «نیمه‌رسانا» را در مدارهای الکترونیکی ایفا می‌کند. این قطعه نیمه‌هادی اجازه عبور جریان الکتریکی را فقط در یک جهت می‌دهد و انواع مختلفی از جمله دیودهای پیوندی، شاتکی، زینر و LED دارد. انتخاب دیود مناسب باعث بهینه‌سازی عملکرد مدار شما می‌شود و از مشکلات احتمالی در قطعه جلوگیری می‌کند. در ادامه این مطلب از مجله آگنیز با تعریف دیود، نقش و اهمیت آن و همچنین انواع مختلف این قطعه آشنا خواهید شد.



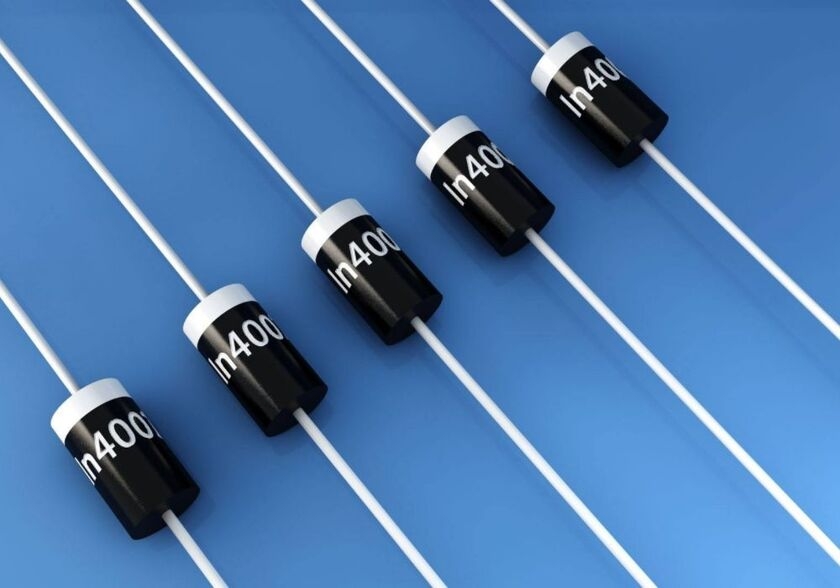

دیود چیست؟

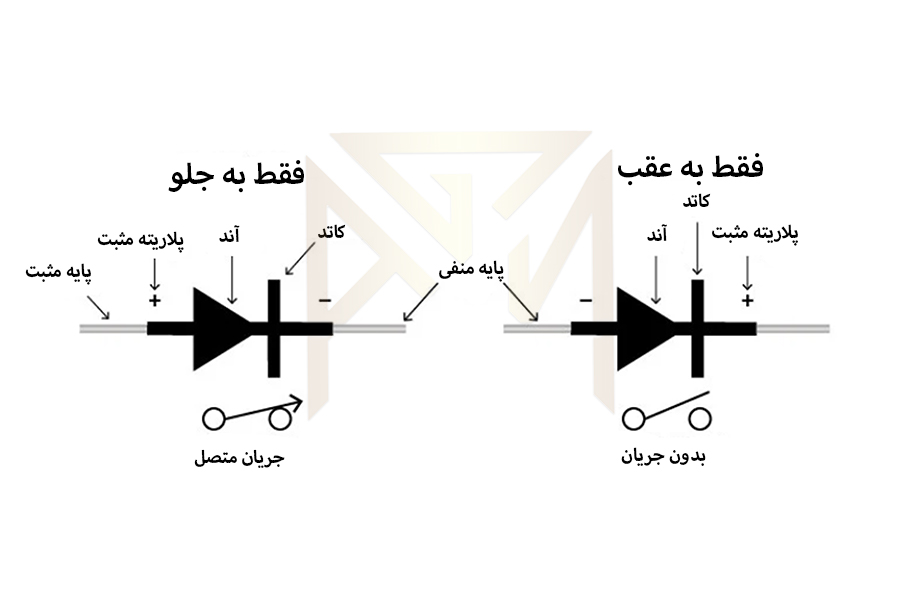

دیود (Diode) یک قطعه الکترونیکیِ ساخته‌شده از مواد نیمه‌هادی است که جریان الکتریکی را فقط در یک جهت عبور می‌دهد. این قطعه از 2 بخش تشکیل شده است که عبارت‌اند از:

• آنُد (پایه مثبت)
• کاُتد (پایه منفی)

عملکرد اصلی دیود، یکسوسازی جریان الکتریکی است، یعنی تبدیل جریان متناوب (AC) به جریان مستقیم (DC). به‌عنوان یک مثال واقعی، می‌توان به شارژر تلفن‌های همراه اشاره کرد. در این دستگاه‌ها قطعه دیود به‌عنوان «یکسوساز جریان» عمل می‌کند. به‌طوری که برق AC از پریز به DC تبدیل می‌شود تا باتری تلفن شارژ شود. همچنین، دیود از بازگشت جریان از باتری به مدار جلوگیری می‌کند و این عمل از خرابی شارژر جلوگیری می‌کند.



نگاهی به نقش و اهمیت دیود در صنایع الکترونیکی

دیودها در صنایع الکترونیکی به‌عنوان قطعاتی اساسی شناخته می‌شوند. نقش کلیدی دیودها حفاظت از مدار، یکسو کردن جریان، و حتی تولید نور است. این قطعه به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از کاربردها از جمله منابع تغذیه، تجهیزات ارتباطی و مدارهای محافظتی مورد استفاده قرار می‌گیرد.

برای درک بهتر کاربردها و نقش دیود، به جدول زیر نگاه کنید:

کاربردهای دیود	چه اتفاقی رخ می‌دهد؟
یکسو کردن جریان	تبدیل جریان متناوب (AC) به جریان مستقیم (DC) در منابع تغذیه
حفاظت از مدار	جلوگیری از عبور جریان معکوس و آسیب دیدن قطعات
تولید نور	استفاده در دیودهای نورانی (LED) برای تولید نور
تنظیم ولتاژ	استفاده از دیود زینر برای تثبیت ولتاژ در مدارها
کاهش افت ولتاژ	کاهش افت جریان در مدارهای با سرعت بالا (از جمله کاربردهای دیودهای شاتکی)
حذف نویز	حذف نویز در مدارهای الکتریکی (از جمله کاربردهای دیودهای هرزگرد)
ردیابی سیگنال	استفاده در آشکارسازهای رادیویی و مخابراتی

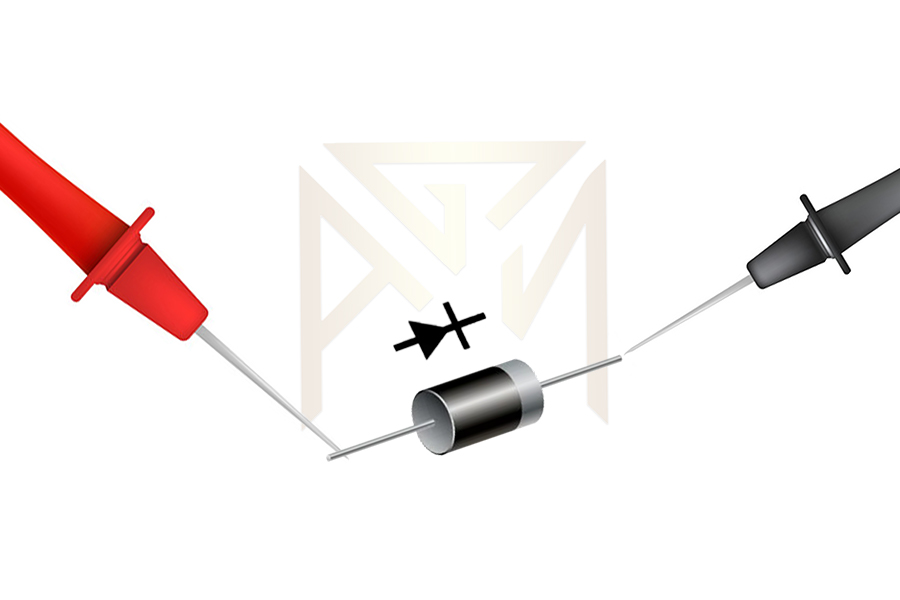

آشنایی با انواع دیود و ویژگی‌های آن‌ها

دیودها به انواع مختلفی تقسیم می‌شوند و طبیعتاً هر یک ویژگی‌ها و کاربردهای خاص خود را دارند.  به همین دلیل، برای آشنایی کامل با انواع دیود، در ادامه به بررسی مهم‌ترین انواع آن می‌پردازیم:



1. دیودهای پیوندی (PN Junction Diode)

دیودهای پیوندی از یک پیوند ساده P-N تشکیل شده‌اند و رایج‌ترین نوع دیود در بازار محسوب می‌شوند. این دیودها وظیفه دارند که جریان را در یک جهت عبور دهند و از عبور جریان در جهت معکوس جلوگیری کنند. البته کاربرد اصلی آن‌ها در مدارهای یکسوساز است. به‌عنوان مثال، در منابع تغذیه خانگی برای تبدیل جریان AC به DC از دیودهای پیوندی استفاده می‌شود.

نگاهی به مهم‌ترین ویژگی‌های دیود پیوندی:

• یکسوسازی جریان
• مقاومت بالا در جهت معکوس
• افت ولتاژ مستقیم حدود 0.7 ولت (در نوع سیلیکونی)
• عملکرد پایدار در مدارهای یکسوکننده
• کاربرد گسترده در منابع تغذیه



2. دیود شاتکی (Schottky Diode)

دیود شاتکی دارای افت ولتاژ پایین‌تر و زمان بازیابی بسیار سریع است. این ویژگی‌ها آن را برای کاربردهای فرکانس بالا و سوئیچینگ مناسب می‌سازد. برای مثال، در منابع تغذیه سوییچینگ (SMPS) یا مدارهای مبدل DC به DC دیود شاتکی بسیار کارآمد است.

از جمله ویژگی‌های دیود شاتکی عبارت‌اند از:

• افت ولتاژ مستقیم کم (0.2-0.4 ولت)
• زمان بازیابی بسیار سریع
• مناسب برای فرکانس‌های بالا
• جریان نشتی معکوس بالا
• کاربرد در مدارهای سوئیچینگ و DC-DC



3. دیود هرزگرد (Freewheeling Diode)

دیودهای هرزگرد برای جلوگیری از آسیب ولتاژهای برگشتی در مدارهای القایی استفاده می‌شوند. این دیودها جریان برگشتی را مهار و از تجهیزات حساس محافظت می‌کنند. به‌عنوان مثال، در موتورها و رله‌ها برای کاهش آسیب به مدار به دلیل قطع و وصل سریع جریان، از دیودهای هرزگرد استفاده می‌شود.

برای درک بهتر عملکرد دیود هرزگرد، به ویژگی مهم آن توجه کنید:

• جلوگیری از آسیب ولتاژ برگشتی
• کاهش ولتاژهای القایی
• حفاظت از تجهیزات حساس
• مناسب برای مدارهای رله و موتور
• زمان پاسخ سریع



4. دیود زینر (Zener Diode)

دیود زینر به‌گونه‌ای طراحی شده است که در ولتاژ معکوس مشخصی کار کند و جریان را در این شرایط عبور دهد. از این ویژگی مهم بیشتر برای تثبیت ولتاژ در مدارها استفاده می‌شود. به‌عنوان مثال، در منبع تغذیه کامپیوترها، دیود زینر برای حفظ ولتاژ خروجی ثابت، کاربرد بیشتری دارد.

از جمله ویژگی‌های دیود زینر عبارت‌اند از:

• تثبیت ولتاژ در مدار
• عملکرد در حالت شکست معکوس
• توانایی تحمل ولتاژهای بالا
• افت ولتاژ معکوس دقیق و پایدار
• کاربرد در منابع تغذیه ولتاژ ثابت



5. دیود LED (Light Emitting Diode)

دیود LED نوعی دیود است که هنگام عبور جریان از خود نور تولید می‌کند. این دیودها در نمایشگرها، چراغ‌های هشدار و روشنایی عمومی استفاده می‌شوند. برای نمونه، چراغ‌های راهنمایی و رانندگی از دیودهای LED برای ارائه نور روشن و بادوام استفاده می‌کنند.

موارد زیر از جمله مهم‌ترین ویژگی‌های دیود LED هستند:

• تولید نور هنگام عبور جریان
• مصرف انرژی کم
• طول عمر بالا
• در دسترس در رنگ‌های مختلف
• کاربرد در نمایشگرها و روشنایی

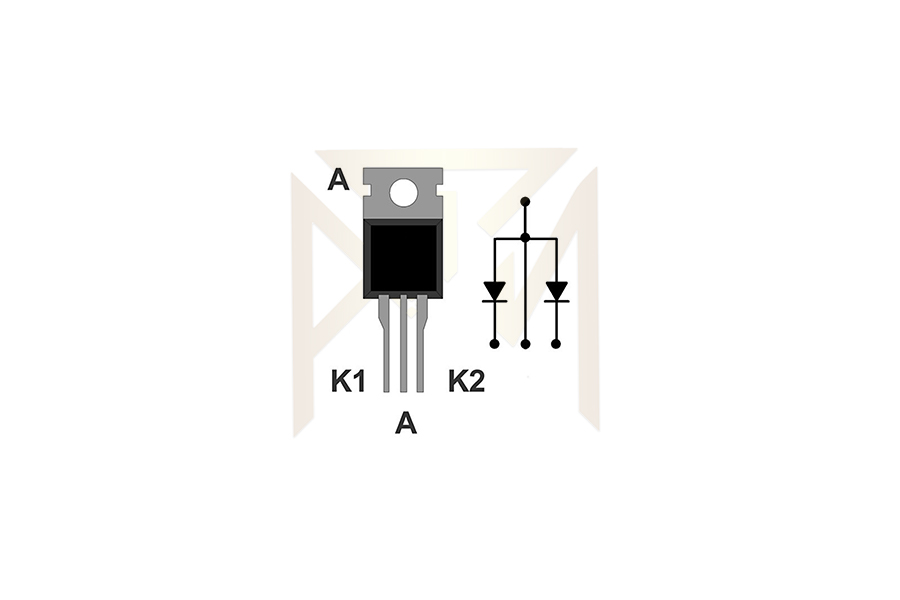

6. دوبل دیود (Dual Diode)

دوبل دیود شامل 2 دیود است که در یک محفظه قرار دارند و در شرایطی مثل یکسوسازیی پل یا محافظت از مدار استفاده می‌شوند. برای مثال، در منبع تغذیه رایانه‌ها از دوبل دیودها برای کاهش اندازه مدارها و افزایش کارایی استفاده می‌شود.

نگاهی به مهم‌ترین ویژگی‌های دوبل دیود:

• دو دیود در یک محفظه
• کاهش فضای مدار
• مناسب برای یکسوکننده‌های پل
• کارایی بالا در جریان‌های بالا
• استفاده در منابع تغذیه



7. دیود سریع (Fast Recovery Diode)

دیودهای سریع با زمان بازیابی کوتاه برای مدارهای با فرکانس بالا طراحی شده‌اند. همچنین، این دیودها در مبدل‌های فرکانسی، اینورترها و تجهیزات مخابراتی استفاده می‌شوند. برای مثال، در پنل‌های خورشیدی جهت جلوگیری از برگشت جریان به سلول‌های خورشیدی، دیودهای سریع به کار می‌روند.

موارد زیر، مهم‌ترین ویژگی‌های دیود سریع محسوب می‌شوند:

• زمان بازیابی کوتاه
• عملکرد مطلوب در فرکانس‌های بالا
• کاهش تلفات سوئیچینگ
• مناسب برای اینورترها و مبدل‌ها
• کاربرد در تجهیزات مخابراتی و پنل‌های خورشیدی



راهنمای انتخاب دیود مناسب برای کاربردهای مختلف

انتخاب و خرید دیود مناسب برای طراحی یک مدار، نیازمند شناخت دقیق از نیازهای مدار و ویژگی‌های دیودها است. فراموش نکنید که انتخاب اشتباه می‌تواند عملکرد مدار را مختل کرده یا باعث آسیب به اجزای دیگر شود. عواملی نظیر ولتاژ کاری، جریان تحملی، زمان بازیابی و نوع کاربرد، تأثیر بسزایی در انتخاب دیود دارند. توجه به مشخصات فنی و کاربرد هر نوع دیود، کلید طراحی مداری با کارایی بالا است.



1. بررسی ولتاژ معکوس بیشینه  (Reverse Voltage)

این فاکتور نشان‌دهنده حداکثر ولتاژی است که دیود می‌تواند در حالت معکوس تحمل کند بدون اینکه آسیب ببیند. برای مثال، در منابع تغذیه با ولتاژ بالا، دیودی با ولتاژ معکوس ۱۰۰۰ ولت به بالا، مانند دیود شاتکی، مناسب است.



2. ارزیابی جریان ولتاژ مستقیم (Forward Current)

حداکثر جریانی که دیود می‌تواند در حالت مستقیم عبور دهد، باید با نیازهای مدار همخوانی داشته باشد. به‌عنوان مثال، در مدارهای قدرت مانند تقویت‌کننده‌های صوتی، دیودهای با جریان بالا مانند دوبل دیود استفاده می‌شوند. در حین خرید دیود و لیست قطعات الکترونیکی، به این مورد بیشتر از سایر نکات توجه داشته باشید.



3. افت ولتاژ مستقیم  (Forward Voltage Drop)

این فاکتور علاوه بر راهنمای خرید دیود مناسب و کاربردی، تأثیر قابل توجهی هم روی بازدهی مدار الکترونیکی دارد. دیودهایی با افت ولتاژ پایین، مانند دیود شاتکی، در مدارهای حساس به انرژی مانند سیستم‌های باتری خورشیدی ترجیح داده می‌شوند.



4. بررسی زمان بازیابی معکوس  (Reverse Recovery Time)

زمان لازم برای بازگشت دیود از حالت معکوس به حالت خاموش، در مدارهای فرکانس بالا بسیار اهمیت دارد. دیود سریع در این کاربردها، مانند اینورترهای فرکانس بالا، گزینه‌ای ایده‌آل است.



5. بررسی دقیق دمای کاری  و نوع دیود

دیودها باید با دمای محیط و شرایط کاری سازگار باشند. برای مثال، در تجهیزات صنعتی که در دمای بالا کار می‌کنند، دیودهای ساخته شده از مواد مقاوم به حرارت توصیه می‌شوند.



6. توجه به نوع و کاربرد

دیودهای موجود در بازار بسته نوع استفاده و کاربردی که دارند، در لیست خرید قرار می‌گیرند. مثلاً برای روشنایی از LED، برای تثبیت ولتاژ از زینر و برای یکسوسازی از دیودهای پیوندی استفاده می‌شود. مثال واضح این نوع انتخاب صحیح، چراغ‌های خیابانی LED هستند که دیود LED دارند.



7. ارزیابی قیمت و در دسترس بودن دیود

قیمت دیود و سهولت تهیه آن نیز از فاکتورهای مهم است. برای نمونه، در طراحی‌های با بودجه محدود، دیودهای پیوندی استاندارد معمولاً انتخاب می‌شوند. همچنین، از دیودهای استفاده کنید که بیشتر در دسترس‌اند و نایاب یا کم‌پیدا نیستند.



مزایا و محدودیت‌های استفاده از دیودها در طراحی مدارها

دیودها یکی از اصلی‌ترین قطعات الکترونیکی در طراحی مدارها هستند و مزایای متعددی دارند. با این حال، مثل همه قطعات الکترونیکی محدودیت‌هایی نیز وجود دارد که باید در نظر گرفته شوند.

برای درک بهتر این مزایا و معایب به جدول زیر نگاه کنید:

فاکتورهای بررسی  دیود	مزایا	محدودیت‌ها
کارایی	یکسوسازی مؤثر، عملکرد در فرکانس بالا	محدودیت در ولتاژ و جریان بالا
ابعاد و وزن	کوچک و سبک	کاهش استحکام فیزیکی در برخی کاربردها
تنوع کاربرد	مناسب برای تثبیت ولتاژ، تولید نور و محافظت از مدار	انتخاب دیود مناسب نیازمند دانش فنی است
هزینه	مقرون‌به‌صرفه برای اکثر مدارها	دیودهای خاص مانند شاتکی ممکن است گران‌تر باشند
سهولت استفاده	ساده در طراحی و نصب	حساسیت به دمای کاری بالا
مصرف انرژی	بازده بالا در دیودهایی مانند  LED	افت ولتاژ در برخی انواع دیود



کنترل جریان الکتریکی را با آگنیز در دست بگیرید!

در این مطلب مفصلاً گفتیم که دیودها نقش حیاتی در دنیای الکترونیک دارند و وظایف آن‌ها یکسوسازی جریان، تثبیت ولتاژ و تولید نور است. در نتیجه، انتخاب نوع مناسب دیود می‌تواند به بهبود عملکرد و بازده مدار کمک کند.
