پایههای مدار: از جریان تا انرژی
بسیاری الکترونیک را با «قطعات» شروع میکنند، اما بنیان واقعی از همینجا شکل میگیرد: ولتاژ، جریان و انرژی. اگر این سه را درست درک کنید، سایر مفاهیم مانند دومینو، منطقی و پیوسته کنار هم مینشینند.
۱) ولتاژ، جریان، مقاومت و قانون اهم

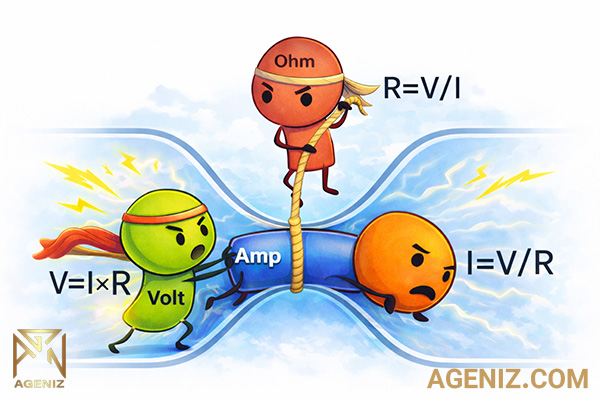

قانون اهم (V = I × R) فقط یک رابطه عددی نیست؛ یک چارچوب ذهنی برای تحلیل است. بنابراین، وقتی مقاومت افزایش مییابد، برای یک ولتاژ مشخص، جریان کاهش پیدا میکند.
نکته مهم: قانون اهم برای عناصر کاملاً خطی (مانند مقاومتها و بخشهایی از سیم) دقیق است؛ اما برای عناصر غیرخطی مثل دیود، LED و ترانزیستور، رابطه ولتاژ و جریان ثابت نیست. با این وجود، قانون اهم همچنان برای تخمین، تحلیل شبکههای مقاومتی و بسیاری از بخشهای مدار بسیار کارآمد و نجاتدهنده است.
مثال کلاسیک: اگر LED را مستقیم به باتری وصل کنید، چون محدودکننده جریان وجود ندارد، احتمال افزایش شدید جریان و آسیبدیدن LED بالاست. حتی در مدارهای ساده نیز باید بدانید: «جریان دقیقاً کجا و چگونه محدود میشود؟»
۲) قوانین کیرشهف (KCL/KVL)؛ معیار حقیقتسنجی مدار
دو قانون کیرشهف به شما میگویند مدارها دروغ نمیگویند: KCL: در هر گره، مجموع جریانهای ورودی و خروجی برابر است. KVL: در هر حلقه بسته، مجموع افزایشها و افتهای ولتاژ به صفر میرسد.
این دو قانون مبنای تحلیل گرهای و تحلیل حلقهای هستند. اگر در مدارهای واقعی دچار سردرگمی میشوید، معمولاً علت این است که بهجای توجه به گرهها و مسیر برگشت جریان، صرفاً به ظاهر سیمها نگاه میکنید. در طراحی PCB نیز همین موضوع حیاتی است: جریان همیشه مسیر برگشت میخواهد.
۳) توان، بازده و گرما؛ جایی که قطعات آسیب میبینند
بخش قابلتوجهی از خرابیها نه بهخاطر «اشتباه بودن مدار»، بلکه بهدلیل توان تلفشده رخ میدهد. توان معمولاً با روابطی مانند P = V×I یا P = I²×R بررسی میشود. هرجا توان تلف شود، گرما تولید میشود و گرما، عمر قطعات را کاهش میدهد.
- جریان بیش از مقدار انتظار است.
- افت ولتاژ ناخواسته در مسیری رخ میدهد
- دفع حرارت (هیتسینک، سطح مس PCB، جریان هوا) مناسب نیست.
۴) R، C، L و ثابت زمانی؛ مدارها آنی نیستند
دنیای واقعی مملو از پدیدههای گذراست: روشن/خاموششدن، شارژ/دشارژ، ریپل و حتی نوسان. خازن انرژی را در میدان الکتریکی و سلف در میدان مغناطیسی ذخیره میکند. ثابت زمانی RC نشان میدهد مدار با چه سرعتی به تغییرات پاسخ میدهد.
اگر رله «پرش» دارد، اگر سنسور مقدار پایدار نمیدهد، یا اگر با روشنشدن بار، تغذیه افت میکند، معمولاً پای همین گذراها در میان است. تازه در همین نقطه متوجه میشوید چرا قرار دادن یک خازن کوچک نزدیک پایه تغذیه IC میتواند از مجموعهای از باگهای عجیب جلوگیری کند.
تمرین ۱۰ دقیقهای: یک مقاومت 10k و یک خازن 100nF را (در یک چینش ساده RC) ببندید و با مولتیمتر یا اسیلوسکوپ روند شارژ/دشارژ را مشاهده کنید. این آزمایش ساده، مفهوم «زمان» را بهصورت عملی وارد ذهن شما میکند.
قطعات و بلوکهای حیاتی: از دیود تا منبع تغذیه
از اینجا به بعد، مفاهیم پایه را روی قطعات واقعی پیاده میکنیم. هدف، حفظکردن اسم قطعات نیست؛ هدف این است که بدانید هر قطعه چه رفتاری دارد، خطاهای رایج چیست، و چگونه باید درست استفاده شود.
۵) امپدانس و فرکانس؛ چرا در فرکانس بالا، «سیم» دیگر سیم نیست؟
در DC، مقاومت معمولاً کافی است؛ اما در AC و فرکانسهای بالا، با امپدانس (Z) سروکار دارید: ترکیبی از مقاومت و اثرهای خازنی/سلفی. نتیجه این است که حتی یک مسیر کوتاه روی برد، بهدلیل اندوکتانس مسیر، میتواند در لبههای سریع دیجیتال مشکل ایجاد کند.
وقتی سرعت لبهها افزایش مییابد (میکروکنترلرهای سریع، باسهای پرسرعت، منابع تغذیه سوئیچینگ)، دیگر «طول سیم» و «نحوه زمینبندی» بخشی از مدار محسوب میشود. در همینجا امپدانس از یک مفهوم تئوریک، به علت اصلی باگهای عجیب تبدیل میشود.
۶) دیودها؛ یکطرفه بودن فقط آغاز ماجراست
دیود فقط برای «عبور یکطرفه جریان» نیست؛ کاربردهای مهم آن شامل یکسوسازی، حفاظت پلاریته، کلمپ ورودی و حفاظت در برابر ولتاژهای القایی (مثلاً بوبین رله) است. انتخاب نوع دیود (معمولی، شاتکی، زنر و…) روی افت ولتاژ، سرعت سوئیچ و تلفات اثر مستقیم دارد.
۷) ترانزیستور و MOSFET؛ قلب سوئیچینگ مدرن
ترانزیستورها معمولاً برای تقویت یا کلیدزنی استفاده میشوند. در بسیاری از کاربردهای امروز (شارژرها، پاوربانکها، کنترل موتور، منابع تغذیه رایانه و حتی خودروهای برقی)، کلیدزنی سریع اهمیت بالایی دارد و MOSFETها نقش اصلی را بازی میکنند.
نکته مهم: MOSFET با ولتاژ گیت کنترل میشود، اما گیت از نظر رفتاری شبیه خازن است. یعنی برای روشن/خاموششدن باید «بار گیت» جابهجا شود؛ بنابراین سرعت کلیدزنی و تلفات سوئیچینگ به درایور، مسیر گیت و کیفیت Layout وابسته است.
اشتباه رایج: MOSFET مناسبی انتخاب میشود، اما درایور گیت ضعیف است یا مسیر گیت بلند/نویزدار طراحی شده است؛ نتیجه میتواند داغشدن، ایجاد نویز یا سوئیچزدن اشتباه باشد.
۸) منبع تغذیه رگولهشده؛ LDO یا Buck؟
- رگولاتور خطی (LDO): سادهتر و کمنویزتر، اما اختلاف ولتاژ را به گرما تبدیل میکند.
- سوئیچینگ (Buck/Boost و …): بازده بالاتر، اما طراحی حساستر (ریپل، EMI و جایگذاری صحیح سلف/خازن).
در Buck، ولتاژ با روشن/خاموشکردن سریع و کنترل نسبت زمان روشن بودن (Duty Cycle) تنظیم میشود. این روش بازده را بالا میبرد، اما شما را وارد دنیای ریپل، EMI و حساسیت به Layout میکند.
قاعدهی سریع انتخاب: اگر اختلاف ورودی/خروجی کم و جریان پایین است، LDO معمولاً انتخاب تمیزتری است. اگر اختلاف زیاد یا جریان بالا دارید (یا مصرف باتری مهم است)، سوئیچینگ معمولاً ارزش پیچیدگی را دارد.
۹) نیمههادیهای نسل جدید (GaN و SiC)؛ دلیل توجه گسترده چیست؟
در سالهای اخیر، استفاده از نیمههادیهای Wide-Bandgap مانند گالیوم نیترید (GaN) و سیلیکون کاربید (SiC) در پاور رشد چشمگیری داشته است: سوئیچ سریعتر، تلفات کمتر، و در نتیجه شارژر کوچکتر/خنکتر یا اینورتر کارآمدتر.
بهصورت کلی و بسیار خلاصه: GaN در کاربردهای فرکانس بالا و توان متوسط (مثل شارژرهای سریع) درخشان است و SiC در ولتاژ/توانهای بالاتر (صنعت و خودرو) محبوبیت بیشتری دارد. انتخاب نهایی به ولتاژ، توان، هزینه، طراحی حرارتی و الزامات EMC وابسته است.
الکترونیک مدرن در عمل: دیجیتال، نمونهبرداری، نویز و اندازهگیری
این بخش نقطه عبور از «مدار روی کاغذ» به «مدار روی برد» است؛ چون اینجا پای نویز، آستانهها، نمونهبرداری و اندازهگیری واقعی در میان است.
۱۰) دیجیتال واقعی؛ آستانهها، حاشیه نویز و دام ۳.۳ ↔ ۵ ولت
دیجیتال ظاهراً صفر و یک است؛ اما در عمل یعنی بازههای ولتاژی قابل قبول. اگر ماژول ۵ ولتی را مستقیم به ورودی ۳.۳ ولتی وصل کنید، ممکن است «فعلاً کار کند»، اما با تغییر دما، نویز یا طول کابل، ناپایدار شود. اینجا است که Level Shifting، Pull-up مناسب و شناخت آستانههای ورودی اهمیت پیدا میکند.
قانون طلایی دیجیتال: «کار کردن» با «طراحی صحیح» یکسان نیست. طراحی صحیح یعنی حاشیه نویز دارید و سیستم در بدترین شرایط هم پایدار میماند.
۱۱) ADC و نمونهبرداری؛ نایکوئیست، Aliasing و فیلتر ضدعلیاس
وقتی سیگنال آنالوگ را با ADC به عدد تبدیل میکنید، وارد قلمرو نمونهبرداری میشوید. اگر نرخ نمونهبرداری کافی نباشد، فرکانسهای بالا بهصورت غلط «تا میخورند» و به باند پایین برمیگردند؛ این همان Aliasing است.
راهکار عمومی: قبل از ADC یک فیلتر پایینگذر ضدعلیاس قرار دهید و نرخ نمونهبرداری را با حاشیه انتخاب کنید. حتی در پروژههای ساده (مثل خواندن سنسور صدا یا لرزش) این موضوع میتواند تفاوت بین «داده قابل اتکا» و «عددهای گمراهکننده» باشد.
تمرین پروژهای: یک سنسور آنالوگ (مثل پتانسیومتر یا سنسور نور) را به ADC وصل کنید. یک فیلتر RC ساده قبل از ADC بگذارید و پایداری عددها را مقایسه کنید. سپس نرخ نمونهبرداری را تغییر دهید و مشاهده کنید چه زمانی نویز «کم» یا «غیرعادی» میشود.
۱۲) دیکوپلینگ و مسیر برگشت جریان؛ ریشه بسیاری از باگهای پنهان
دیکوپلینگ صرفاً «یک خازن کنار آیسی» نیست؛ مسئله اصلی مسیر جریان گذرا و امپدانس شبکه تغذیه است. مدارهای دیجیتال (و حتی آنالوگ سریع) در لحظه جریانهای گذرای کوتاه و تیز میکشند؛ اگر این جریان از مسیر بلند تأمین شود، افت ولتاژ و نویز ایجاد میشود.
- خازنهای محلی را تا حد ممکن نزدیک پایه تغذیه و زمین آیسی قرار دهید.
- حلقه جریان را کوچک نگه دارید (مسیر رفت و برگشت نزدیک هم باشند).
۱۳) EMI/EMC و لبههای سریع؛ وقتی مدار شما ناخواسته فرستنده میشود
هرچه لبه سیگنال تیزتر باشد (زمان Rise/Fall کوتاهتر)، محتوای فرکانسی بالاتر میرود و احتمال تداخل الکترومغناطیسی افزایش مییابد. منابع سوئیچینگ، PWM موتور و باسهای سریع، همگی پتانسیل ایجاد EMI دارند.
راهحلها معمولاً ترکیبیاند: Layout بهتر، مسیرهای کوتاه، حلقههای کوچک، زمینبندی صحیح، فیلتر مناسب، اسنابرها و گاهی شیلدینگ. نکته مهم این است که EMI معمولاً «بعد از مونتاژ» با راهکارهای موقتی و وصلهپینهای بهخوبی حل نمیشود؛ باید از ابتدا در طراحی کنترل شود.
۱۴) اندازهگیری صحیح؛ اگر غلط ببینید، غلط تصمیم میگیرید
بخش بزرگی از مشکلات الکترونیک از اندازهگیری نادرست ناشی میشود، بهویژه هنگام کار با اسیلوسکوپ (Oscilloscope). برای مثال، اگر اتصال زمینِ سَریِ اندازهگیری اسیلوسکوپ بلند باشد، خودش مانند یک آنتن/سلف عمل میکند و شما روی صفحه نویز و رینگینگی میبینید که الزاماً در مدار به آن شدت وجود ندارد.
