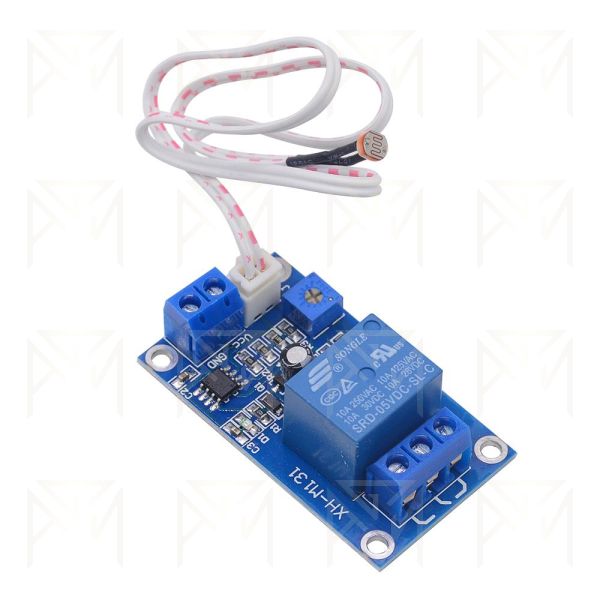

ماژول فتوسل رله ای مدل XH-M131
- 12 ولت
- قابلیت تنظیم شدت نور
- دارای LED نشانگر وضعیت رله
ماژول فتوسل رله‌ای 12 ولت مدل XH-M131 با سنسور LDR
ماژول فتوسل رله‌ای XH-M131 یک ماژول تشخیص شدت نور و کنترل رله است که با استفاده از فتورزیستور LDR یا CdS میزان روشنایی محیط را تشخیص می‌دهد و بر اساس آستانه تنظیم‌شده، رله را قطع یا وصل می‌کند.
حساسیت تشخیص نور توسط پتانسیومتر روی برد قابل تنظیم است و از این ماژول می‌توان برای روشن و خاموش کردن خودکار چراغ‌ها و سایر تجهیزات بر اساس میزان نور محیط استفاده کرد.
مشخصات فنی ماژول XH-M131
- مدل: XH-M131
- نوع: ماژول فتوسل و رله کنترل نور
- سنسور: فتورزیستور CdS / LDR
- ولتاژ تغذیه: 12 ولت DC
- نوع رله: الکترومکانیکی SPDT
- تعداد کانال: 1 کانال
- کنتاکت‌های رله: NO، COM و NC
- ظرفیت کنتاکت رله: حداکثر 10A در 250V AC
- تنظیم حساسیت: پتانسیومتر روی برد
- نشانگر تغذیه: LED قرمز
- نشانگر فعال شدن رله: LED آبی
- ابعاد: حدود 53×30 میلی‌متر
- نوع اتصالات: ترمینال پیچی
اتصالات ماژول
-
VCC: اتصال مثبت منبع تغذیه 12 ولت DC -
GND: اتصال منفی منبع تغذیه DC -
CDS: محل اتصال دو سیم فتورزیستور LDR برای تشخیص شدت نور محیط -
COM: ترمینال مشترک رله برای اتصال ورودی مدار بار -
NO: کنتاکت در حالت عادی باز؛ برای مثال جهت روشن شدن چراغ هنگام تاریکی، ورودی برق بار به COM و خروجی به چراغ از طریق NO متصل می‌شود -
NC: کنتاکت در حالت عادی بسته برای کاربردهایی با عملکرد معکوس -
ADJ: پتانسیومتر تنظیم آستانه و حساسیت تشخیص نور - LED قرمز: نمایش وصل بودن تغذیه ماژول
- LED آبی: نمایش فعال بودن رله
عملکرد ماژول
فتورزیستور LDR به تغییر شدت نور محیط حساس است. با تغییر روشنایی، مدار وضعیت سنسور را با آستانه تنظیم‌شده توسط پتانسیومتر مقایسه کرده و در صورت رسیدن نور به محدوده تعیین‌شده، وضعیت رله را تغییر می‌دهد.
در کاربرد رایج چراغ اتوماتیک، با تاریک شدن محیط رله فعال شده و اتصال COM به NO برقرار می‌شود؛ با روشن شدن محیط نیز رله آزاد می‌شود.
کاربردها
- روشنایی خودکار حیاط و پارکینگ
- روشن و خاموش کردن چراغ معابر و فضای باز
- کنترل چراغ باغ و محوطه
- سیستم‌های روشنایی هوشمند و اتوماسیون خانگی
- کنترل تجهیزات بر اساس شدت نور محیط
- پروژه‌های Arduino و میکروکنترلری
- فعال‌سازی یا قطع تجهیزات با تغییر روز و شب
مزایا
- تشخیص خودکار شدت نور محیط
- تنظیم آستانه حساسیت با پتانسیومتر
- دارای فتوسنسور خارجی برای نصب سنسور در محل مناسب
- خروجی رله با کنتاکت‌های NC، NO و COM
- دارای LED جداگانه برای نمایش وضعیت تغذیه و رله
- ابعاد کوچک و نصب آسان
- قابل استفاده برای بارهای AC و DC در محدوده مجاز رله
نکات مهم هنگام استفاده
نسخه 12 ولت ماژول XH-M131 باید با منبع 12 ولت DC تغذیه شود؛ بنابراین قبل از اتصال تغذیه، ولتاژ نسخه موردنظر را بررسی کنید.
برای روشن شدن چراغ در تاریکی از کنتاکت‌های COM و NO استفاده می‌شود. در صورت نیاز به عملکرد معکوس می‌توان از COM و NC استفاده کرد.
آستانه عملکرد توسط پتانسیومتر تنظیم می‌شود. برای تنظیم دقیق‌تر، سنسور را در محل نهایی نصب کرده و آستانه را در شرایط نوری واقعی تنظیم کنید.
اگر بار دارای موتور، ترانس، رله بزرگ یا جریان هجومی زیاد است، ظرفیت واقعی کنتاکت رله را متناسب با نوع بار در نظر بگیرید و تنها به عدد نامی 10A اکتفا نکنید.
نکات نصب
- ابتدا ولتاژ نسخه برد را بررسی کرده و سپس تغذیه را به VCC و GND متصل کنید.
- فتورزیستور را در محلی نصب کنید که نور محیط را به‌درستی دریافت کند و نور مستقیم بار تحت کنترل باعث خطای عملکرد نشود.
- از قرار دادن LDR در نزدیکی چراغی که خود ماژول کنترل می‌کند خودداری کنید؛ در غیر این صورت ممکن است مدار به‌صورت مکرر روشن و خاموش شود.
- برای بارهای DC، ولتاژ و جریان را با مشخصات کنتاکت رله تطبیق دهید.
- برای بارهای AC شهری، اتصالات باید کاملاً عایق و داخل محفظه مناسب قرار گیرند.
- سیم‌کشی NO، COM و NC را مطابق عملکرد موردنظر انجام دهید.
- پس از نصب، آستانه نور را با پتانسیومتر تنظیم کرده و عملکرد رله را در شرایط روشن و تاریک آزمایش کنید.
