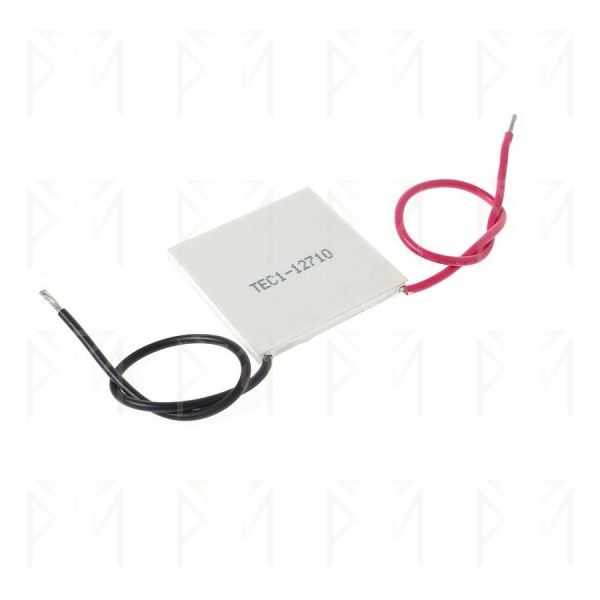

المان سرد کننده مدلTEC1-12710

• مدل: TEC1-12710
• نوع: Thermoelectric Cooler / Peltier Module
• تعداد زوج‌های ترموالکتریک: 127 زوج
• ابعاد: حدود 40×40mm
• ضخامت: حدود 3.5–4mm
• تغذیه: 12V DC
• جریان کاری: حدود 10A
• حداکثر جریان: حدود 10–12A
• حداکثر ولتاژ: حدود 12–15V
• ظرفیت سرمایشی: حدود 85–96W بسته به شرایط کاری
• حداکثر اختلاف دما: معمولاً حدود 60–70°C
• ساختار: نیمه‌هادی‌های نوع P و N
• صفحات خارجی: سرامیکی
• نوع انتقال حرارت: ترموالکتریک

عملکرد TEC1-12710 بر اساس اثر پلتیر است. در داخل قطعه تعداد زیادی نیمه‌هادی نوع P و N به‌صورت زوجی قرار گرفته‌اند.

با عبور جریان DC، انرژی حرارتی از یک طرف سرامیکی به طرف دیگر منتقل می‌شود. در نتیجه یک طرف به‌عنوان سطح سرد و طرف مقابل به‌عنوان سطح گرم عمل می‌کند.

با معکوس کردن قطبیت تغذیه، جهت انتقال حرارت نیز معکوس شده و سطح سرد و گرم جابه‌جا می‌شوند. بنابراین TEC1-12710 علاوه بر سرمایش، قابلیت استفاده برای گرمایش کنترل‌شده را نیز دارد.

سمت گرم باید گرمای منتقل‌شده از سمت سرد به همراه گرمای ناشی از مصرف الکتریکی خود المان را دفع کند. به همین دلیل استفاده از هیت‌سینک مناسب و در بسیاری از کاربردها فن یا سیستم خنک‌کاری مایع ضروری است.

هرچه سمت گرم خنک‌تر نگه داشته شود، امکان رسیدن سمت سرد به دمای پایین‌تر بیشتر خواهد بود.

المان TEC1-12710 به‌طور معمول مدار حفاظتی داخلی برای اضافه‌ولتاژ، اضافه‌جریان یا افزایش بیش از حد دما ندارد و حفاظت باید توسط مدار خارجی و طراحی مکانیکی سیستم انجام شود.

از اعمال ولتاژ و جریان بیشتر از محدوده توصیه‌شده سازنده خودداری کنید.

برای جلوگیری از اضافه‌جریان بهتر است منبع تغذیه دارای محدودکننده جریان یا فیوز مناسب باشد.

مهم‌ترین حفاظت حرارتی، خنک کردن سمت گرم است. اگر هیت‌سینک نتواند گرمای تولیدشده را دفع کند، دمای سمت گرم بالا رفته، عملکرد سمت سرد ضعیف شده و احتمال آسیب به المان افزایش پیدا می‌کند.

• ساخت یخچال کوچک، جعبه خنک‌کننده، مینی‌کولر و سیستم‌های سرمایشی قابل حمل
• خنک‌کاری مایعات در حجم‌های کم
• کنترل دمای محفظه‌های کوچک
• خنک‌کاری سنسورها و برخی قطعات الکترونیکی
• پروژه‌های رباتیک و مکاترونیک
• پروژه‌های آموزشی و آزمایشگاهی
• خنک‌کاری تجهیزات نوری و الکترونیکی خاص
• سیستم‌های گرمایش و سرمایش دوطرفه

• ابعاد کوچک و فرم تخت
• نداشتن قطعات متحرک
• کارکرد بدون لرزش مکانیکی
• امکان سرمایش و گرمایش
• قابلیت کنترل با جریان یا PWM مناسب
• نصب نسبتاً ساده
• امکان استفاده در فضاهای محدود
• مناسب برای پروژه‌های قابل حمل

• دو سطح سرامیکی TEC1-12710 باید کاملاً صاف و تمیز باشند.
• از مقدار مناسبی خمیر حرارتی بین سطح المان و هیت‌سینک یا سطح انتقال حرارت استفاده کنید تا مقاومت حرارتی تماس کاهش پیدا کند.
• سمت گرم باید به هیت‌سینکی با ظرفیت دفع حرارت کافی متصل شود.
• در توان‌های بالا معمولاً استفاده از فن ضروری است.
• در کاربردهای سنگین‌تر می‌توان از خنک‌کاری آبی یا سیستم خنک‌کننده قوی‌تر استفاده کرد.
