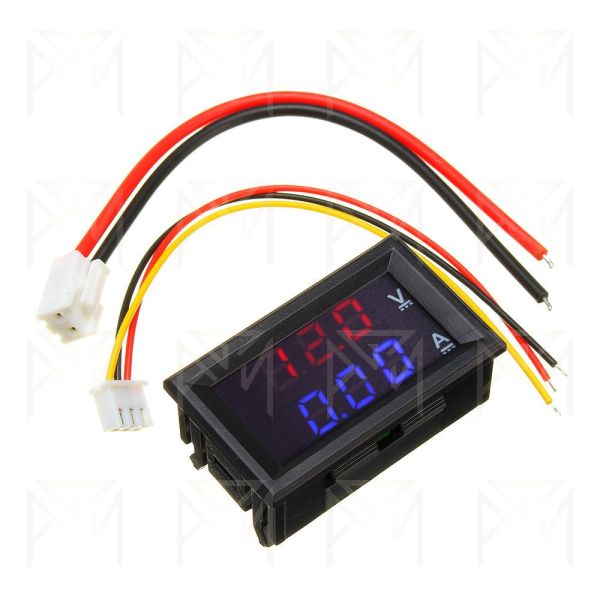

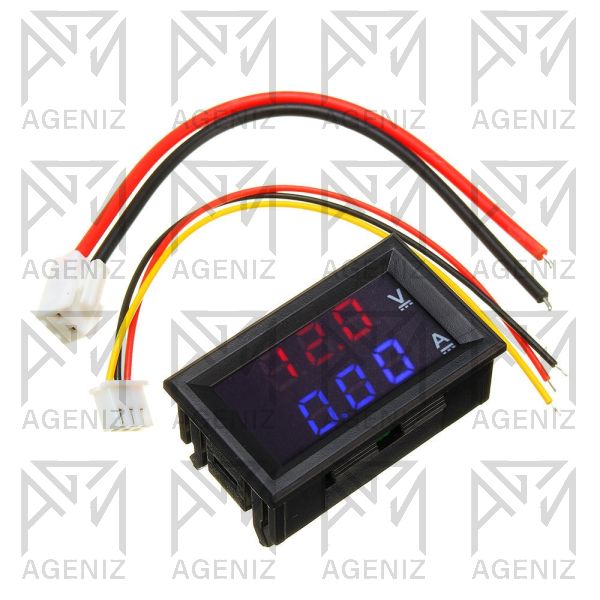

ماژول ولت متر آمپرمتر دیجیتال 100V 10A یک نمایشگر پنلی برای اندازهگیری همزمان ولتاژ و جریان مستقیم DC است.
این ماژول معمولاً برای مانیتورینگ منابع تغذیه، باتریها، شارژرها، پنلهای خورشیدی و پروژههای الکترونیکی استفاده میشود و میتواند ولتاژ DC تا 100V و جریان تا 10A را اندازهگیری کند.
مقدار ولتاژ و جریان بهصورت همزمان روی دو نمایشگر LED دیجیتال قرمز و آبی نمایش داده میشود.
ماژول ولتاژ DC مدار و جریان عبوری از بار را اندازهگیری کرده و هر دو مقدار را بهصورت همزمان روی نمایشگر دیجیتال نشان میدهد.
اندازهگیری ولتاژ با اتصال ورودی ولتاژ به مدار انجام میشود. برای اندازهگیری جریان نیز مسیر جریان بار از بخش اندازهگیری جریان ماژول عبور میکند.
در این نسخه، شنت داخلی افت ولتاژ بسیار کوچکی در مسیر جریان ایجاد میکند و مدار اندازهگیری با تشخیص این افت، مقدار جریان عبوری را محاسبه میکند.
به همین دلیل آمپرمتر باید بهصورت سری در مسیر جریان بار قرار گیرد و اتصال اشتباه میتواند باعث آسیب به ماژول یا مدار شود.
محدوده اندازهگیری 0 تا 100V DC با محدوده تغذیه خود ماژول یکسان نیست. خود نمایشگر با ولتاژ حدود 4.5 تا 30V DC تغذیه میشود.

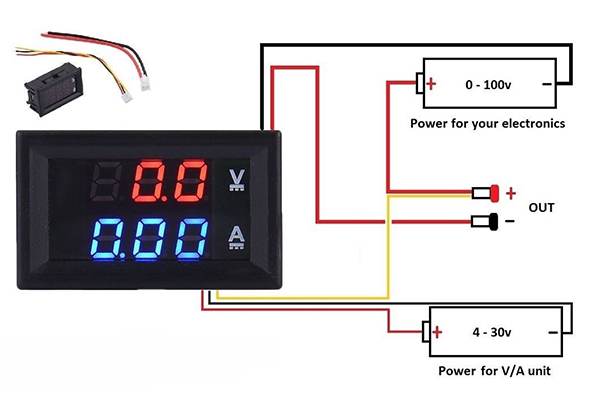

برای اندازهگیری ولتاژهای بالاتر از حدود 30V، باید روش اتصال نسخه موردنظر و نیاز به منبع تغذیه جداگانه و ایزوله رعایت شود. اعمال ولتاژ بیشتر از 30V به بخش تغذیه ماژول میتواند باعث خرابی آن شود.
آمپرمتر باید بهصورت سری در مسیر جریان بار قرار گیرد و اتصال آن بهصورت موازی صحیح نیست.
برای جریانهای نزدیک به 10A، ضخامت سیم، کیفیت اتصالات و دفع حرارت شنت اهمیت زیادی دارد.
این ماژول برای اندازهگیری AC طراحی نشده و مشخصات ذکرشده مربوط به ولتاژ و جریان DC است.
