خازن چیست؟ آشنایی با انواع خازن و کاربردهای آن

خازن یکی از قطعات مهم و کاربردی در مدارهای الکترونیکی است که وظیفه ذخیره و تخلیه انرژی الکتریکی را بر عهده دارد. این قطعه در انواع مختلفی مانند سرامیکی، الکترولیتی و متغیر تولید می‌شود و انتخاب نوع مناسب آن در عملکرد نهایی مدار تأثیر بسیاری دارد. در این سری از معرفی لیست قطعات الکترونیکی در مجله آگنیز به سراغ تعریف خازن، نقش، انواع و کاربردهای آن می‌رویم.



خازن چیست؟

خازن (Capacitor) قطعه‌ای الکترونیکی است که برای ذخیره انرژی الکتریکی در یک میدان الکتریکی به کار می‌رود. خازن از دو صفحه فلزی موازی تشکیل شده است که بین آن‌ها یک عایق یا دی‌الکتریک قرار دارد. با اتصال خازن به منبع ولتاژ، بار الکتریکی در صفحات ذخیره می‌شود. ظرفیت خازن که با واحد فاراد (Farad) اندازه‌گیری می‌شود، بیانگر مقدار انرژی ذخیره‌شده است.

برای درک بهتر عملکرد خازن، می‌توان آن را به یک مخزن آب تشبیه کرد. همان‌طور که مخزن آب می‌تواند حجم مشخصی از آب را ذخیره و در زمان نیاز آزاد کند، خازن نیز انرژی الکتریکی را ذخیره و در زمان مناسب تخلیه می‌کند. این ویژگی در بسیاری از کاربردهای الکترونیکی از جمله تثبیت ولتاژ، فیلتر کردن نویز و تنظیم جریان استفاده می‌شود.



نگاهی به نقش و اهمیت خازن در مدارهای الکترونیکی

خازن‌ها نقش همه‌جانبه و مؤثری در مدارهای الکترونیکی ایفا می‌کنند. از تأمین انرژی موقت در هنگام قطع برق گرفته تا حذف نویز و ارتعاشات در مدار، خازن‌ها برای بهبود عملکرد و کارایی سیستم‌های الکتریکی ضروری هستند.

برای درک بهتر نقش‌های مهم و تخصصی خازن در مدارها به جدول زیر نگاه کنید:

کاربردهای اصلی	چه اتفاقی رخ می‌دهد؟
ذخیره انرژی	تأمین انرژی موقت در هنگام قطع منبع تغذیه یا افت ولتاژ
فیلتر کردن نویز	حذف نویز و ارتعاشات از جریان و ولتاژ مدار
تنظیم جریان	کاهش نوسانات جریان و ولتاژ در مدارهای  AC
جبران توان راکتیو	استفاده در سیستم‌های قدرت برای بهبود ضریب توان و کاهش تلفات انرژی
کوپلینگ و دی‌کوپلینگ	انتقال یا حذف سیگنال‌های AC بین بخش‌های مختلف مدار
ذخیره‌سازی دیتا	در حافظه‌های کامپیوتری مانند DRAM استفاده می‌شود.

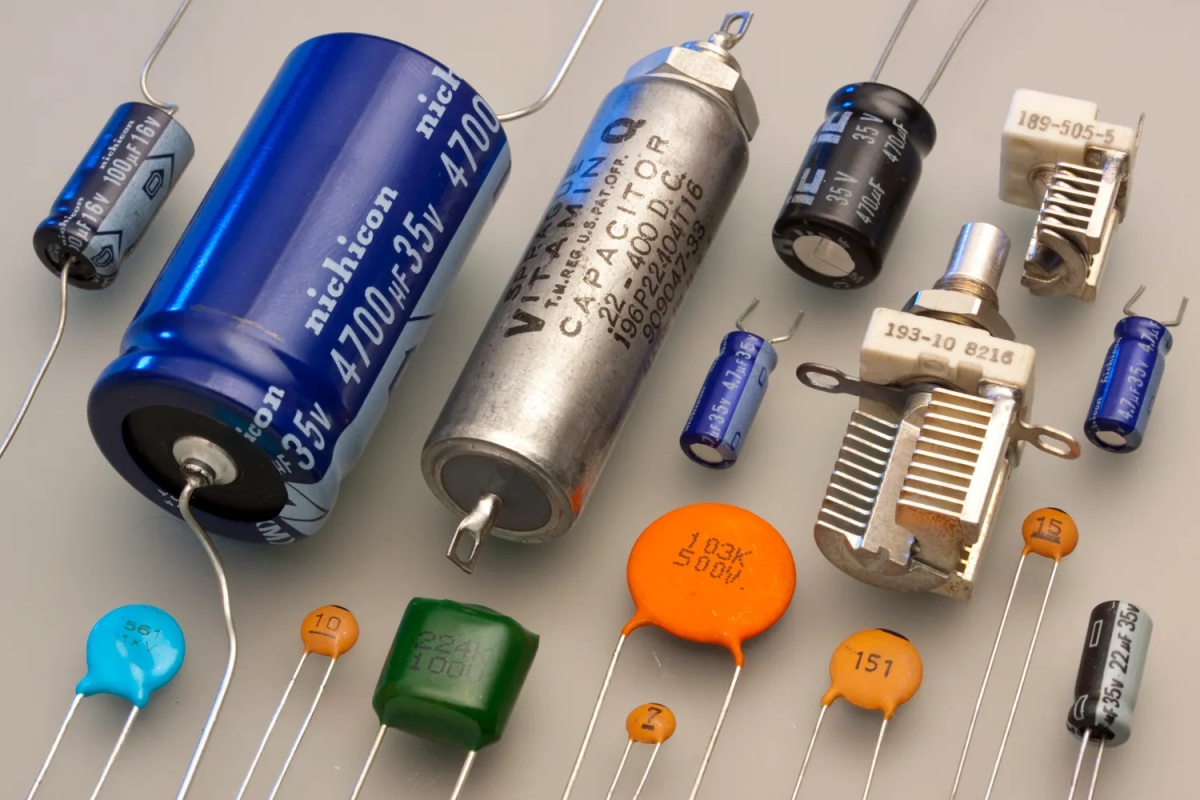

آشنایی با انواع خازن و ویژگی‌های آن‌ها

خازن‌ها انواع مختلفی دارند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. در ادامه به بررسی برخی از انواع خازن و ویژگی‌های آن‌ها می‌پردازیم.

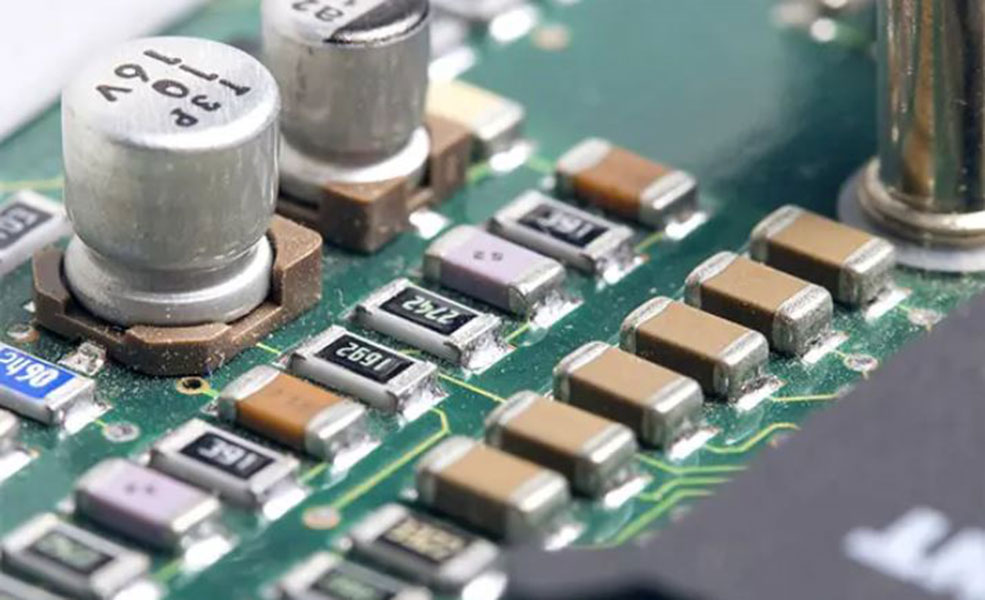

1. خازن SMD

خازن SMD (Surface Mounted Device) برای استفاده در مدارهای الکترونیکی کوچک و فشرده طراحی شده است. این نوع خازن‌ها به‌صورت مستقیم بر روی سطح مدار چاپی (PCB) نصب می‌شوند. همچنین، به دلیل ابعاد کوچک، در دستگاه‌هایی مانند گوشی‌های هوشمند و تجهیزات پزشکی استفاده می‌شوند. به‌عنوان مثال، در ماژول‌های بلوتوث برای تثبیت ولتاژ کاربرد دارد.

نگاهی به مهم‌ترین ویژگی‌های خازن SMD:

• اندازه کوچک و فشرده
• نصب آسان روی PCB
• مناسب برای فرکانس‌های بالا
• دوام بالا در شرایط دمایی مختلف
• کاهش نویز در مدار

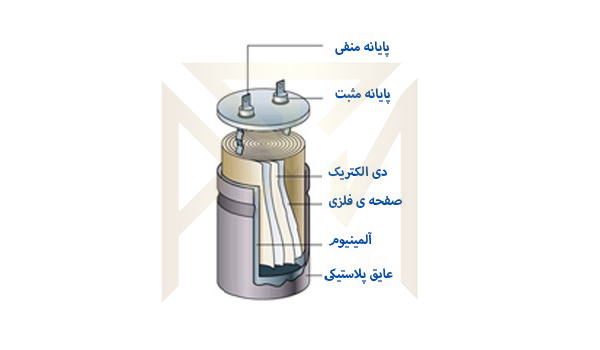

2. خازن الکترولیتی

این خازن‌ها به دلیل ظرفیت بالای ذخیره انرژی، در مداراتی استفاده می‌شوند که نیاز به ذخیره‌سازی انرژی برای مدت طولانی دارند. معمولاً در منبع تغذیه رایانه‌ها و تلویزیون‌ها به کار می‌روند. به‌عنوان مثال، خازن الکترولیتی در مدارهای تقویت‌کننده صوتی برای تثبیت جریان استفاده می‌شود.

از جمله ویژگی‌های خازن الکترولیتی عبارت‌اند از:

• ظرفیت بالا
• مناسب برای کاربردهای طولانی‌مدت
• قیمت مقرون‌به‌صرفه
• تنوع در ولتاژ و ظرفیت
• قابل استفاده در مدارات AC و DC

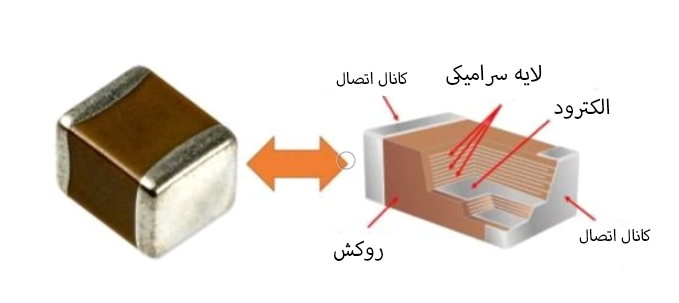

3. خازن مولتی لایر

این خازن از چندین لایه دی‌الکتریک و صفحات رسانا تشکیل شده است. خازن‌های مولتی لایر برای مدارات فرکانس بالا مانند گیرنده‌های رادیویی و تجهیزات مخابراتی بسیار مناسب هستند. به‌عنوان نمونه، در گیرنده‌های GPS برای تثبیت سیگنال کاربرد دارد.

نگاهی به مهم‌ترین ویژگی‌های خازن مولتی لایر:

• عملکرد پایدار در فرکانس‌های بالا
• ابعاد کوچک
• مقاومت بالا در برابر حرارت
• نویز بسیار کم
• عمر طولانی



4. خازن پلی‌استر

خازن‌های پلی‌استر (Polyester Capacitors) به دلیل ثبات دمایی و مقاومت بالا در ذخیره انرژی و انتقال جریان الکتریکی کاربرد دارند. به‌عنوان مثال، از خازن پلی‌استر در فیلترهای صوتی برای بهبود کیفیت صدا در اسپیکرهای حرفه‌ای استفاده می‌شود.

از جمله ویژگی‌های خازن پلی‌استر عبارت‌اند از:

• تحمل دمایی بالا
• پایداری در ولتاژهای متغیر
• مقاوم در برابر رطوبت
• عمر طولانی در شرایط سخت
• قیمت مناسب



5. خازن سرامیکی و عدسی

خازن‌های سرامیکی و عدسی (Ceramic Capacitors) در مدارهایی که نیاز به ظرفیت پایین و پاسخ‌دهی سریع دارند، استفاده می‌شوند. همچنین، این خازن‌ها به دلیل سرعت بالا در شارژ و دشارژ، برای حذف نویز در مدارات الکترونیکی و ارتباطی بسیار مناسب هستند. برای مثال، از خازن سرامیکی در موبایل‌ها برای حذف نویز مدارهای RF کاربرد زیادی دارد.

از جمله ویژگی‌های خازن سرامیکی و عدسی:

• عملکرد عالی در فرکانس‌های بالا
• ابعاد کوچک و سبک
• مقاومت بالا در دماهای مختلف
• هزینه تولید پایین
• طول عمر طولانی



6. خازن متغیر (واریابل)

خازن متغیر یا واریابل (Variable Capacitors) برای تنظیم ظرفیت خازن در مدار، طراحی شده است. این خازن‌ها معمولاً در دستگاه‌های تنظیم فرکانس مانند رادیوها و گیرنده‌های تلویزیونی استفاده می‌شوند. برای مثال، در مدارهای تیونر رادیویی برای انتخاب ایستگاه‌های مختلف کاربرد دارد.

مهم‌ترین ویژگی‌های خازن متغیر:

• قابلیت تغییر ظرفیت
• کاربرد گسترده در تنظیم فرکانس
• دوام بالا در شرایط محیطی مختلف
• استفاده آسان در مدارات ساده
• طراحی کاربردی برای دستگاه‌های قابل تنظیم



7. خازن تانتال

خازن‌های تانتال (Tantalum Capacitors) به دلیل اندازه کوچک و ظرفیت بالا، در مدارهای با فضای کم و دقت زیاد، استفاده می‌شوند. همچنین، این خازن‌ها برای تثبیت ولتاژ در دستگاه‌های دیجیتالی مانند لپ‌تاپ و موبایل مناسب هستند. به‌عنوان مثال، در بردهای شارژر موبایل برای حفظ پایداری جریان کاربرد دارند.

از جمله ویژگی‌های خازن تانتال:

• ابعاد کوچک با ظرفیت بالا
• عملکرد پایدار در دماهای بالا
• مقاومت در برابر تغییرات جریان
• مناسب برای مدارات حساس دیجیتالی
• جریان نشتی بسیار کم



8. خازن جامد و پلیمری

خازن جامد و پلیمری (Solid and Polymer Capacitors) به دلیل مقاومت داخلی کم و طول عمر زیاد، در مدارهای با جریان زیاد کاربرد دارند. از طرفی، این نوع خازن‌ها در کارت‌های گرافیک و مادربوردهای کامپیوتر هم به کار می‌روند. برای مثال، خازن پلیمری در مدارات مادربورد برای تثبیت ولتاژ پردازنده استفاده می‌شود.

از ویژگی‌های خازن جامد و پلیمری باید به موارد زیر اشاره کرد:

• مقاومت داخلی بسیار کم
• طول عمر بالا
• عملکرد قابل اعتماد در جریان‌های زیاد
• مناسب برای محیط‌های با دمای بالا
• کاهش نویز در مدارات حساس



9. خازن‌های MKT – MKP – MKS

این خازن‌ها با دی‌الکتریک‌های ویژه ساخته می‌شوند و در مدارهای فرکانس بالا و کاربردهای صنعتی مثل کنترل ولتاژ و سیستم‌های اندازه‌گیری استفاده می‌شوند. برای مثال، در مدارهای مبدل ولتاژ خودرو برای تثبیت جریان مورد استفاده قرار می‌گیرند.

مهم‌ترین ویژگی‌های خازن‌های MKT – MKP – MKS عبارت‌اند از:

• کارایی بالا در فرکانس‌های زیاد
• مقاومت در برابر شرایط محیطی سخت
• دقت بالا در نگهداری ظرفیت
• مناسب برای سیستم‌های صنعتی
• طول عمر طولانی



10. خازن الکتروموتور

خازن الکتروموتور (Motor Capacitors) برای راه‌اندازی و بهبود عملکرد موتورهای الکتریکی طراحی شده است. این خازن‌ها در تجهیزاتی مانند پمپ‌های آب، کولرهای گازی، و کمپرسورها کاربرد دارند. به‌عنوان مثال، در پمپ‌های آب خانگی برای بهبود عملکرد موتور استفاده می‌شود.

نگاهی به ویژگی‌های خازن الکتروموتور:

• مناسب برای راه‌اندازی موتورهای AC
• مقاومت بالا در برابر ولتاژهای شوکی
• طول عمر بالا در شرایط سختِ کاری
• پایداری ولتاژ در طولانی‌مدت
• کاربرد گسترده در صنایع مختلف



راهنمای انتخاب خازن مناسب برای کاربردهای مختلف

انتخاب و خرید خازن مناسب برای طراحی مدارهای الکترونیکی یک فرآیند مهم است که نیاز به دقت و توجه دارد. نوع کاربرد، ولتاژ، ظرفیت، و عوامل محیطی از جمله مواردی هستند که باید در نظر گرفته شوند. به‌عنوان مثال، در مدارهای قدرت، خازن‌های پلی‌استر به دلیل پایداری بالا مناسب هستند. در حالی که برای دستگاه‌های قابل‌حمل، خازن‌های سرامیکی به دلیل ابعاد کوچک ارجحیت دارند.

موارد زیر از جمله فاکتورهایی‌اند که در خرید خازن مناسب باید در نظر بگیرید:



۱. بررسی ظرفیت خازن

ظرفیت خازن که با واحد فاراد (F) اندازه‌گیری می‌شود، تعیین‌کننده مقدار انرژی ذخیره‌شده است. برای مدارهای فیلترینگ، خازن‌های با ظرفیت بالا مانند الکترولیتی مورد استفاده قرار می‌گیرند. به‌عنوان مثال، در مدار تغذیه لپ‌تاپ، ظرفیت بالا برای تثبیت ولتاژ حیاتی است.



۲. توجه به ولتاژ کاری

ولتاژ کاری خازن باید همیشه از ولتاژ مدار بالاتر باشد تا از آسیب و خرابی جلوگیری شود. در مدارهای صنعتی، خازن‌های پلی‌پروپیلن با ولتاژ کاری بالا معمولاً انتخاب می‌شوند. به‌عنوان مثال، در مبدل‌های ولتاژ بالای خودروها.



۳. توجه به نوع دی‌الکتریک

دی‌الکتریک ماده‌ای است که بین صفحات خازن قرار می‌گیرد و ویژگی‌های خازن را تعیین می‌کند. خازن‌های تانتال برای کاربردهای حساس دیجیتالی و خازن‌های سرامیکی برای فرکانس‌های بالا مناسب هستند. مثلاً در مدارات ارتباطی، دی‌الکتریک سرامیکی انتخاب می‌شود.



4. بررسی مقاومت داخلی (ESR)

مقاومت داخلی کمتر به معنای عملکرد بهتر خازن است. خازن‌های پلیمری به دلیل ESR پایین، در بردهای پردازنده‌های گرافیکی استفاده می‌شوند.



۶. در نظر گرفتن ابعاد و اندازه

فضای مدار می‌تواند عامل تعیین‌کننده‌ای باشد. در دستگاه‌های کوچک مانند موبایل، خازن‌های SMD به دلیل اندازه کوچک و کارایی بالا ایده‌آل هستند.



۷. توجه به هزینه و دوام

هزینه و طول عمر خازن نیز باید در نظر گرفته شود. برای پروژه‌های کم‌هزینه، خازن‌های سرامیکی انتخاب مناسبی هستند. برای مثال، در تولید انبوه لوازم‌خانگی ساده، هزینه کم اولویت دارد.



مزایا و محدودیت‌های استفاده از خازن‌ها در طراحی مدارها

خازن‌ها هم مثل همه قطعات الکترونیکی محدودیت‌هایی دارند که در طراحی‌ها مدار باید مد نظر بگیرید. از مزایای خازن‌ها می‌توان به ذخیره و انتقال انرژی، فیلترینگ نویز، و بهبود پایداری ولتاژ اشاره کرد. اما محدودیت‌هایی مانند محدودیت ظرفیت، حساسیت به دما، و طول عمر مشخص، چالش‌هایی را ایجاد می‌کنند.

برای درک بهتر این موضوع و مقایسه بهتر عملکرد خازن، به جدول زیر نگاه کنید:

مزایا	محدودیت‌ها
ذخیره و انتقال انرژی	حساسیت به دما و شرایط محیطی
بهبود پایداری و کاهش نویز	محدودیت ظرفیت در برخی انواع
کاربرد در مدارات فرکانس بالا	نیاز به انتخاب دقیق نوع و مشخصات
امکان استفاده در مدارهای کوچک	هزینه بالای برخی خازن‌ها
عمر طولانی در شرایط مناسب	خطر خرابی در ولتاژهای نامناسب
