تجهیزات مورد نیاز:
- منبع تغذیه مناسب (12 ولت)
- بلندگوها برای خروجی صدا
- کابل‌های صوتی و برق برای اتصال
مراحل نصب
اتصال برق
این ماژول نیاز به منبع تغذیه 12 ولتی دارد. دو سیم برق در پشت ماژول قرار دارد
سیم قرمز برای اتصال به قطب مثبت (+12V)
سیم سیاه برای اتصال به زمین (GND)
این سیم‌ها را به منبع تغذیه مناسب وصل کنید. اگر از باتری خودرو استفاده می‌کنید، سیم قرمز را به قطب مثبت و سیم سیاه را به بدنه خودرو یا قطب منفی باتری متصل کنید.
اتصال بلندگوها
این ماژول خروجی استریو دارد، به این معنی که می‌توانید دو بلندگو (یکی برای کانال چپ و دیگری برای کانال راست) وصل کنید.

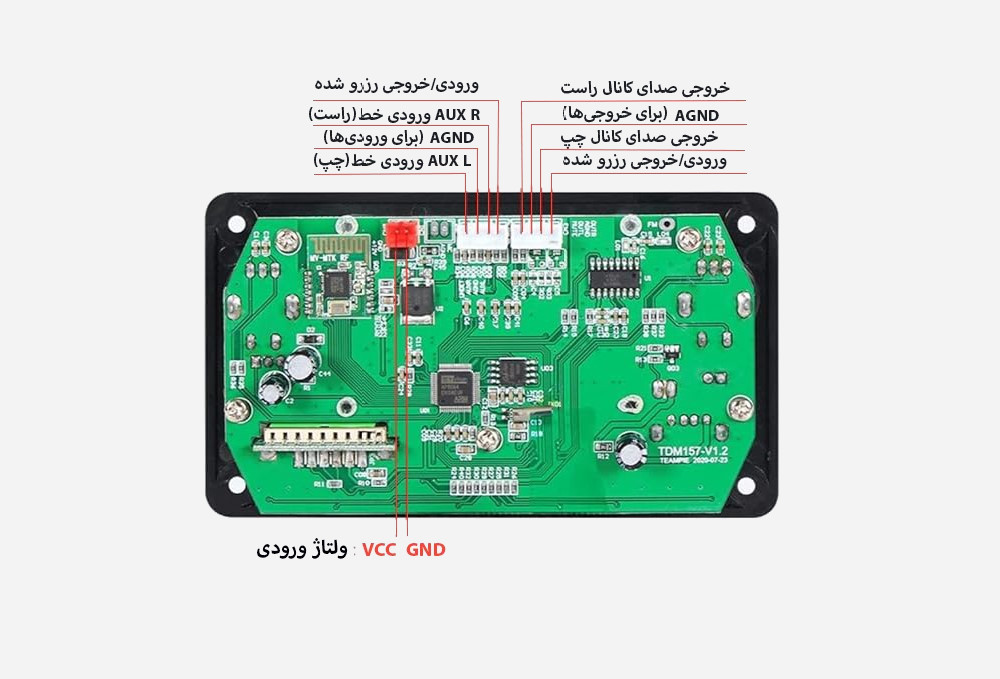

در پشت ماژول ترمینال‌های بلندگو وجود دارد. سیم‌های بلندگو را به این ترمینال‌ها متصل کنید
سیم‌های مثبت بلندگو به ترمینال‌های مثبت(L+ و R+)
سیم‌های منفی بلندگو به ترمینال‌های منفی (-L و -R)
ورودی‌های صوتی
این ماژول دارای ورودی‌های مختلفی مانند USB، کارت SD/MMC، بلوتوث و AUX است. برای استفاده از هر کدام:
USB: دستگاه USB را به پورت USB متصل کنید.
کارت حافظه: کارت حافظه SD/MMC را در اسلات مربوطه قرار دهید.
بلوتوث: ماژول را به دستگاهی مانند گوشی همراه متصل کنید
AUX: از طریق کابل AUX دستگاهی مانند تلفن همراه یا پخش‌کننده موسیقی را به ماژول متصل کنید.

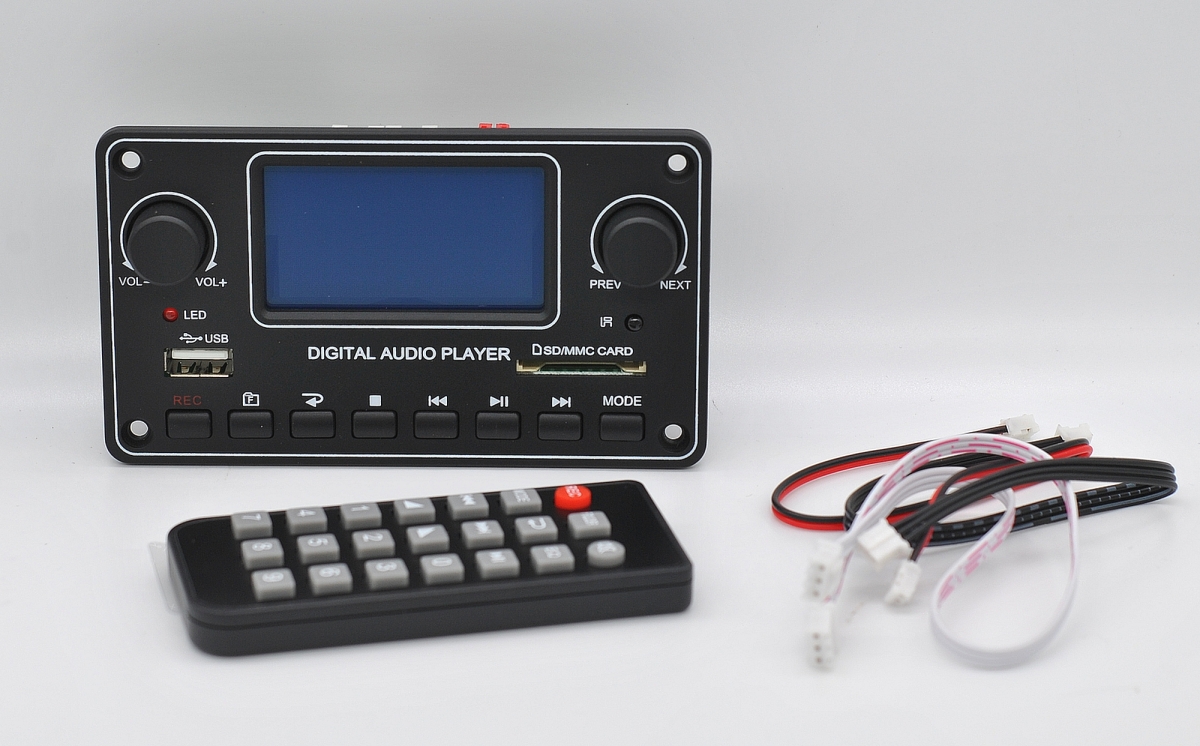

کنترل

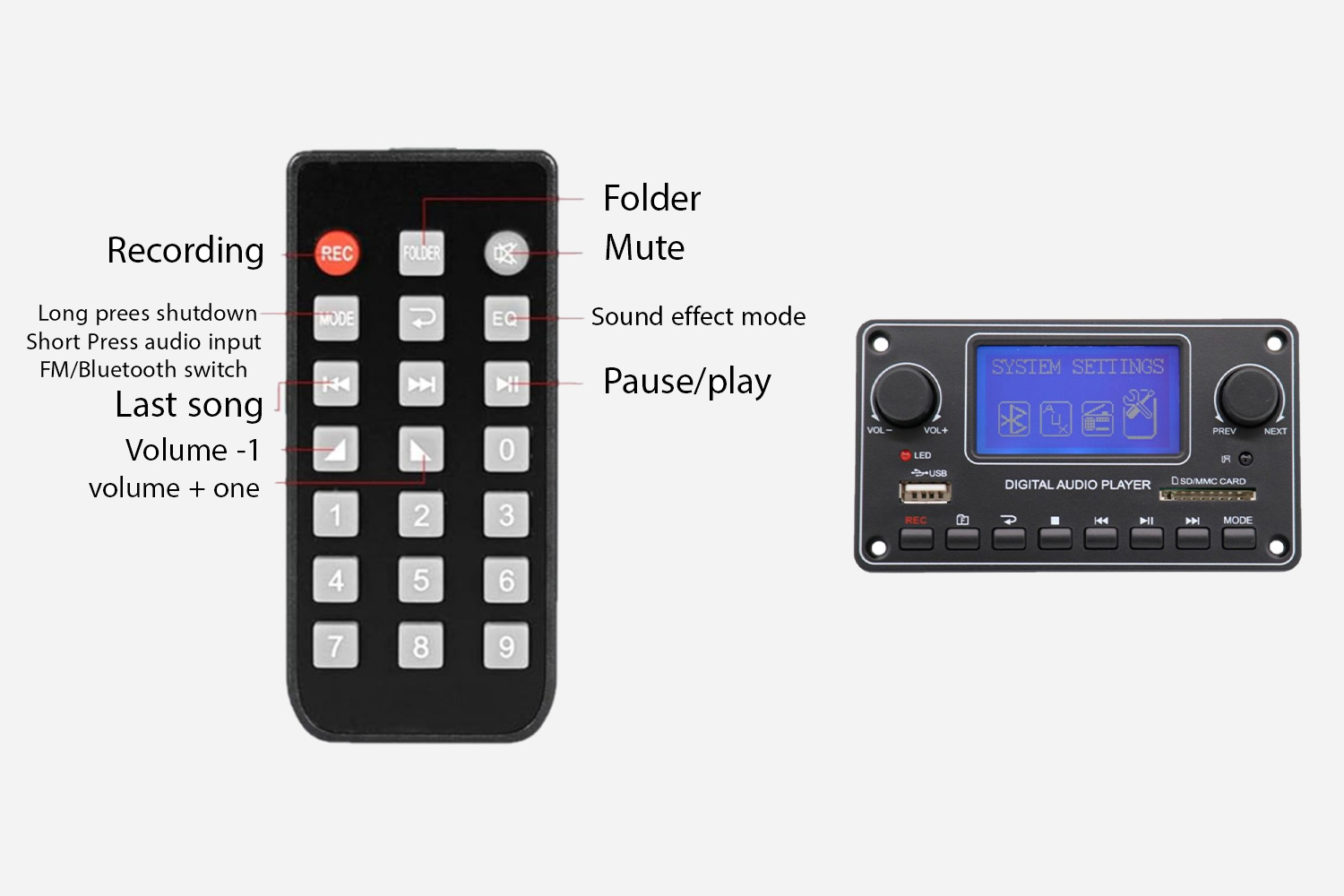

پس از انجام اتصالات، از طریق دکمه‌های کنترلی روی ماژول می‌توانید به راحتی بین حالت‌های مختلف USB، بلوتوث، AUX وجابجا شوید و موسیقی را پخش کنید.
تنظیمات صدا و تغییر آهنگ‌ها نیز از طریق دکمه‌های VOL+، VOL- و NEXT و PREV انجام می‌شود.
تست نهایی
پس از اتصال همه کانکتورها، منبع تغذیه را روشن کنید.
یکی از ورودی‌های صوتی (مانند USB یا بلوتوث) را انتخاب کنید و یک فایل صوتی پخش کنید تا از عملکرد صحیح بلندگوها و ماژول اطمینان حاصل کنید.
نکات
اطمینان حاصل کنید که ولتاژ منبع تغذیه با مشخصات ماژول سازگار است (معمولاً ( 5-12 ولت DC)2 آمپر
سیم‌های بلندگوها را به درستی متصل کنید تا از بروز هرگونه اتصال کوتاه جلوگیری شود.
