تستر مین‌برد تلویزیون TV160

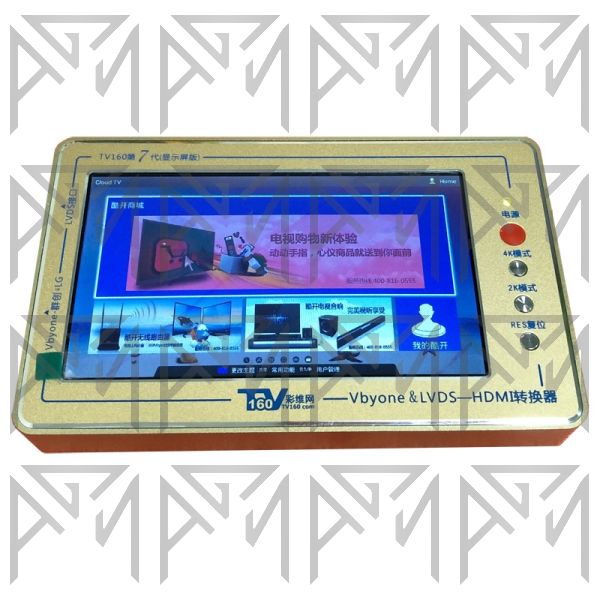

معرفی مبدل TV160-7 (LVDS & Vbyone به HDMI)

مبدل نسل هفتم TV160-7 LVDS & Vbyone به HDMI یک ابزار حرفه‌ای برای تست و تبدیل سیگنال انواع مین‌برد تلویزیون است. این دستگاه سیگنال‌های LVDS (تلویزیون‌های 2K) و V-by-One (تلویزیون‌های 4K) را به خروجی استاندارد HDMI 1080p تبدیل می‌کند و هم‌زمان تصویر را روی نمایشگر داخلی ۷ اینچی خود نیز نمایش می‌دهد.

بدنه دستگاه از آلومینیوم باکیفیت ساخته شده، مقاوم در برابر خط و خش و به‌راحتی قابل حمل است. مدارهای حفاظت ورودی به‌گونه‌ای طراحی شده‌اند که در صورت اشتباه وصل‌کردن تغذیه پنل به ورودی LVDS، احتمال آسیب‌دیدن مبدل تا حد زیادی کاهش پیدا می‌کند.

مشخصات و قابلیت‌ها

• نمایشگر داخلی ۷ اینچی با وضوح 1024×600 برای مشاهده مستقیم تصویر مین‌برد.
• خروجی HDMI 1920×1080@60Hz جهت اتصال به مانیتور یا تلویزیون خارجی.
• پشتیبانی از تلویزیون‌های 2K با سیگنال LVDS تکی و دوتایی در فرکانس‌های 60 / 120 / 240Hz و رزولوشن‌های متداول مانند 1366×768 و 1920×1080.
• پشتیبانی از تلویزیون‌های 4K با سیگنال V-by-One (۴، ۸ یا ۱۶ لاین) در فرکانس‌های 30 / 60 / 120Hz.
• تشخیص خودکار نوع سیگنال LVDS یا V-by-One و امکان سوییچ‌کردن حالت 2K/4K با کلیدهای روی دستگاه.
• پشتیبانی از فرمت‌های مختلف LVDS مانند VESA، JEIDA، 8bit و 10bit.
• ورودی تغذیه گسترده ۵ تا ۱۲ ولت DC (پیشنهادی ۵–۶ ولت / ۲ آمپر).
• دارای مدار حفاظت قوی در ورودی‌ها؛ وصل‌شدن اشتباهی برق پنل به ورودی LVDS باعث سوختن مبدل نمی‌شود.

دکمه‌ها و پورت‌ها

• Power: روشن/خاموش کردن دستگاه.
• 2K Mode: تغییر حالت و فرمت سیگنال‌های LVDS (حالت 2K).
• 4K Mode: تنظیم حالت‌های مختلف برای سیگنال‌های 4K V-by-One.
• RES (Reset): ریست دستگاه در صورت به‌هم‌ریختگی یا تغییر حالت تصویر.
• ورودی LVDS: برای اتصال بردهای مبدل LVDS.
• ورودی V-by-One: برای اتصال مستقیم مین‌بردهای 4K سازگار.
• خروجی HDMI: جهت اتصال به مانیتور یا تلویزیون خارجی.
• ورودی تغذیه ۵–۱۲ ولت DC.

محتویات داخل بسته

• دستگاه اصلی TV160-7
• آداپتور تغذیه
• راهنمای استفاده
• چهار برد مبدل LVDS مخصوص تلویزیون‌های 2K (انواع کانکتور رایج مانند SD، سامسونگ، HD و ...)
• سه برد مبدل V-by-One مخصوص تلویزیون‌های 4K (برای پنل‌های مختلف مانند Huaxing و مدل‌های 2/4/8/16 لاین)

نحوه استفاده کلی

1. نوع مین‌برد را مشخص کنید: 2K LVDS یا 4K V-by-One.
2. فلت پنل یا کابل LVDS/V-by-One مین‌برد را به برد مبدل مناسب (از بین ۷ برد همراه دستگاه) وصل کنید.
3. برد مبدل را با جهت صحیح به کانکتور LVDS یا V-by-One روی TV160-7 متصل کنید.
4. ابتدا مین‌برد تلویزیون را روشن کنید؛ سپس مبدل TV160-7 را روشن نمایید.
5. در صورت نمایش‌ندادن تصویر صحیح، با کلید Reset و سپس کلیدهای 2K Mode یا 4K Mode حالت‌های مختلف را تست کنید تا تصویر پایدار شود.

محدودیت‌ها و نکات مهم

• این دستگاه فقط از سیگنال‌های LVDS و V-by-One پشتیبانی می‌کند.
• مین‌بردهایی که خروجی آن‌ها EPI 4K یا Mini-LVDS با ۱۴ یا ۱۶ ولتاژ دارند، با این مبدل سازگار نیستند.
• اتصال مین‌بردهایی که T-CON یکپارچه با درایور شیشه دارند و رابط آن‌ها EPI یا Mini-LVDS است، می‌تواند باعث آسیب به مین‌برد یا مبدل شود و توصیه نمی‌شود.
