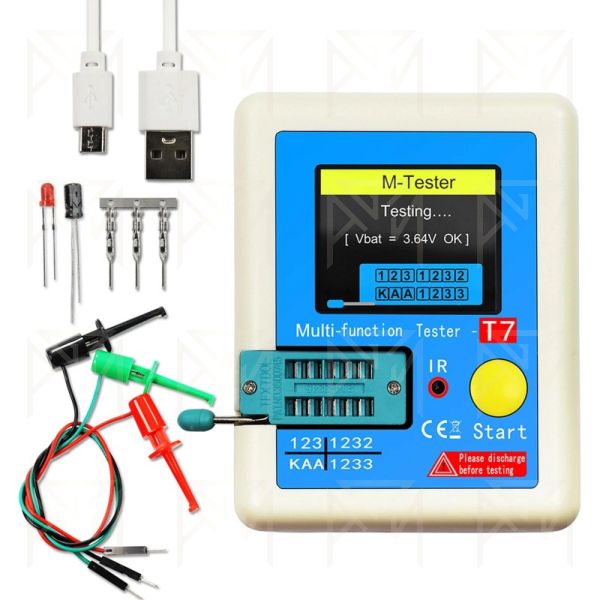

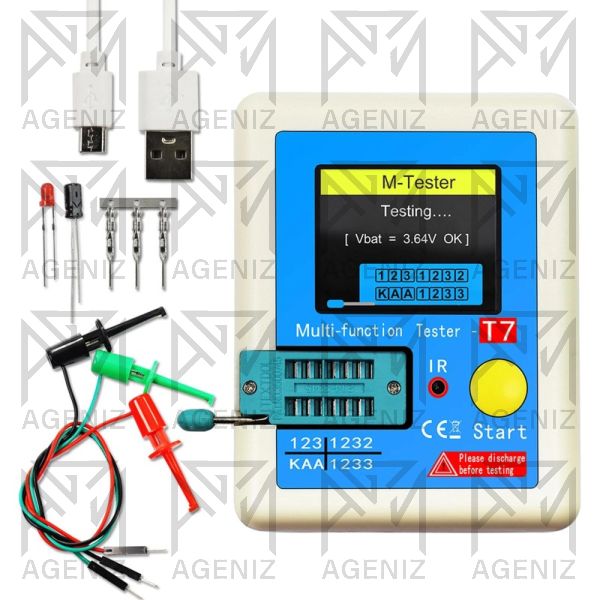

تستر قطعات الکترونیکی LCR-T7
تستر قطعات الکترونیکی LCR-T7 نسخه پیشرفته‌تر تستر LCR-T4 بوده و برای بررسی و اندازه‌گیری انواع قطعات الکترونیکی طراحی شده است. این دستگاه امکان تست مقاومت، خازن، سلف، دیود، ترانزیستور، MOSFET، IGBT، تریستور و تریاک را فراهم می‌کند.
دستگاه به سوکت ZIF و نمایشگر رنگی مجهز است و پایه‌های قطعه را به‌صورت خودکار شناسایی کرده و اطلاعات اندازه‌گیری را روی LCD نمایش می‌دهد. همچنین قابلیت دریافت و نمایش کد و شکل موج سیگنال‌های مادون قرمز را دارد.
مشخصات فنی تستر LCR-T7
- مدل:
LCR-T7 - جریان تست:
6 µA - جریان حالت خاموش:
20 nA - محدوده اندازه‌گیری مقاومت:
0.1 Ω – 50 MΩ - محدوده اندازه‌گیری ظرفیت خازن:
25 pF – 100 mF - رزولوشن اندازه‌گیری خازن:
1 pF - محدوده اندازه‌گیری سلف:
0.01 mH – 20 H - محدوده اندازه‌گیری ولتاژ باتری:
0.1 – 4.5 V - رزولوشن نمایشگر:
128 × 160 - نوع نمایشگر: LCD تمام‌رنگی با نور پس‌زمینه
- ابعاد دستگاه:
88 × 80 × 28 mm - وزن:
120 g - درگاه تغذیه: Micro USB
قابلیت‌های تست قطعات
- تست مقاومت، خازن و سلف
- تست دیود معمولی، دیود زنر و LED
- تشخیص ترانزیستورهای NPN و PNP
- تست BJT، FET، JFET، MOSFET و IGBT
- تشخیص P-MOS و N-MOS
- تست تریستور و تریاک
- شناسایی خودکار پایه‌های قطعه
- نمایش دیود حفاظتی در برخی ترانزیستورها
- نمایش ESR و Vloss خازن‌ها
- تست و رمزگشایی سیگنال مادون قرمز
پارامترهای قابل اندازه‌گیری
- BJT: ضریب تقویت HFE، ولتاژ Base-Emitter، جریان Collector و ولتاژ مستقیم دیود حفاظتی
- JFET: ظرفیت Gate، جریان Drain، آستانه Gate-Source و دیود حفاظتی
- MOSFET: ظرفیت Gate، مقاومت Drain-Source در حالت روشن، آستانه Gate-Source و دیود حفاظتی
- IGBT: جریان Drain، آستانه Gate-Source و دیود حفاظتی
تست دیود و باتری
- تشخیص پلاریته باتری
- اندازه‌گیری ولتاژ باتری از
0.1 تا 4.5 V - اندازه‌گیری Forward Voltage دیود
- اندازه‌گیری ظرفیت دیود
- اندازه‌گیری جریان معکوس دیود
- اندازه‌گیری ولتاژ معکوس دیود زنر تا
30 V
ویژگی‌های دستگاه
- کاربری آسان با یک کلید برای روشن شدن و شروع تست
- خاموش شدن خودکار
- دارای سوکت ZIF برای نصب سریع قطعات
- تشخیص خودکار پایه‌ها و نوع قطعه
- سرعت تست بالا
- قابلیت کار با کابل Micro USB بدون باتری
محتویات بسته
- تستر قطعات LCR-T7
- پروب تست
- کابل Micro USB
نکته مهم هنگام تست خازن
پیش از اتصال خازن به دستگاه، حتماً از دشارژ کامل آن مطمئن شوید. اتصال خازن شارژشده می‌تواند باعث آسیب دیدن تستر شود.
اندازه‌گیری خازن‌های با ظرفیت بالا ممکن است زمان بیشتری نیاز داشته باشد و طبق اطلاعات محصول، این زمان در برخی موارد می‌تواند تا حدود یک دقیقه باشد.
نکته درباره رزولوشن مقاومت
در مشخصات ارائه‌شده برای این محصول، رزولوشن اندازه‌گیری مقاومت در یک بخش 0.1 Ω و در بخش دیگری 0.01 Ω ذکر شده است؛ بنابراین این مقدار پیش از درج قطعی بهتر است با مشخصات دستگاه موجود تطبیق داده شود.
