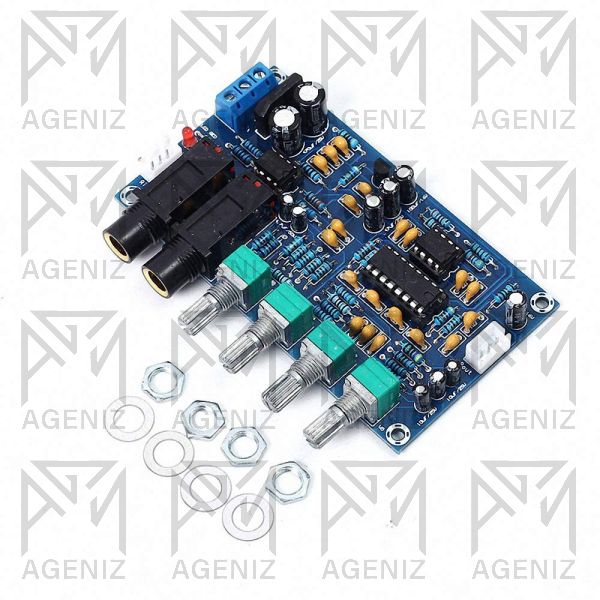

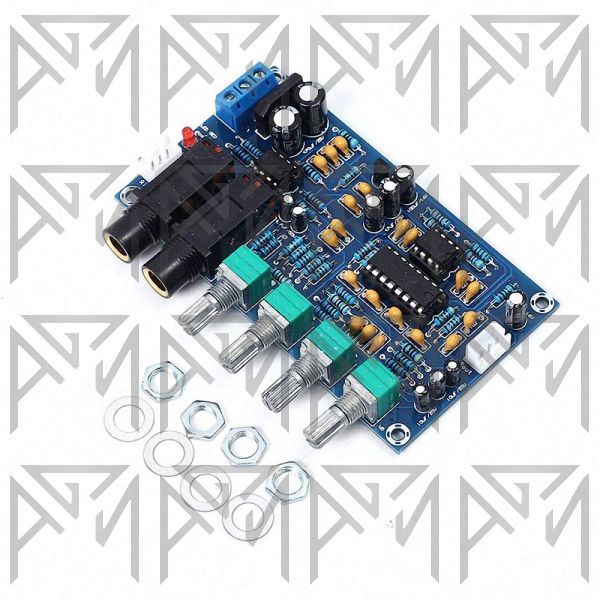

ماژول پری آمپلی فایر و اکو استریو XH-M173 یک پری آمپلی فایر و میکسر صوتی استریو مخصوص سیستمهای کارائوکه است که برای ترکیب صدای میکروفون و موسیقی و ایجاد افکت اکو و ریورب استفاده میشود.
این برد از آیسی PT2399 برای پردازش افکت اکو و از NE5532 برای پیشتقویت و پردازش سیگنال میکروفون استفاده میکند. خروجی ماژول برای اتصال به آمپلیفایر قدرت در نظر گرفته شده و نباید مستقیماً به بلندگو متصل شود.
Lin: ورودی صدای کانال چپGND: زمین ورودی سیگنال صوتیRin: ورودی صدای کانال راستLout: خروجی صوتی کانال چپ برای اتصال به ورودی آمپلیفایر قدرتGND: زمین خروجی سیگنال صوتیRout: خروجی صوتی کانال راست برای اتصال به ورودی آمپلیفایر قدرتMIC1: ورودی میکروفون اولMIC2: ورودی میکروفون دومAC/GND/AC: اتصال تغذیه AC دوپلاری 12 ولت مطابق ترمینال و علامتگذاری روی بردسیگنال موسیقی از ورودی استریو وارد برد میشود و صدای میکروفون نیز توسط بخش پیشتقویت NE5532 تقویت شده و با صدای موسیقی ترکیب میشود.
سیگنال میکروفون از بخش PT2399 عبور کرده و افکت اکو و ریورب قابل تنظیم روی آن اعمال میشود.
چهار ولوم روی برد امکان تنظیم حجم صدای موسیقی، حجم صدای میکروفون، عمق افکت و زمان افکت را فراهم میکنند.
در نهایت سیگنال استریو پردازششده از خروجی برد به آمپلیفایر قدرت ارسال میشود.
این برد یک پری آمپلی فایر و پردازشگر صوتی است و برای راهاندازی مستقیم بلندگو طراحی نشده است؛ خروجی آن باید به ورودی یک آمپلیفایر قدرت متصل شود.
این ماژول برای میکروفون داینامیک مناسب است و استفاده از میکروفون کاندنسر توصیه نمیشود.
نزدیک بودن میکروفون به بلندگو میتواند باعث ایجاد فیدبک و سوت شود؛ برای کاهش آن فاصله میکروفون و بلندگو را افزایش دهید.
قبل از اتصال تغذیه، نوع تغذیه و نحوه اتصال سیمها را دقیقاً مطابق علامتگذاری روی برد بررسی کنید.
