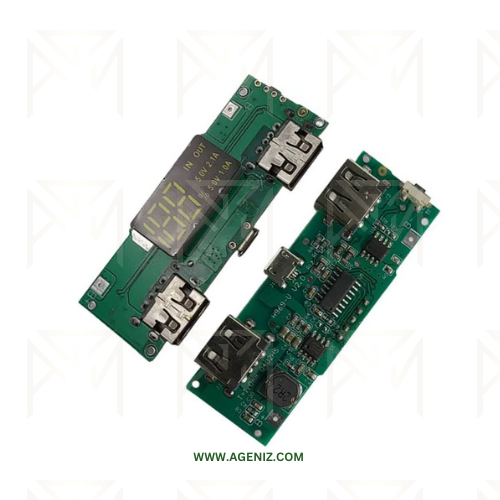

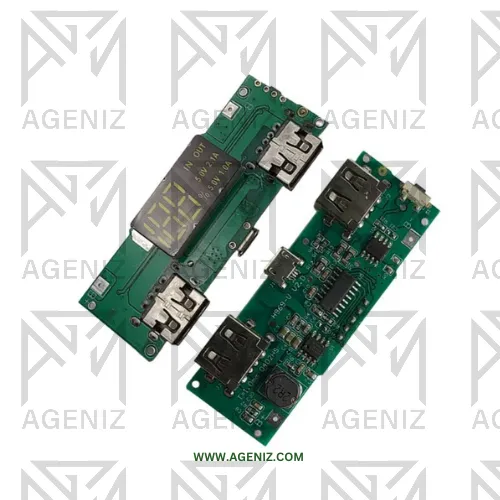

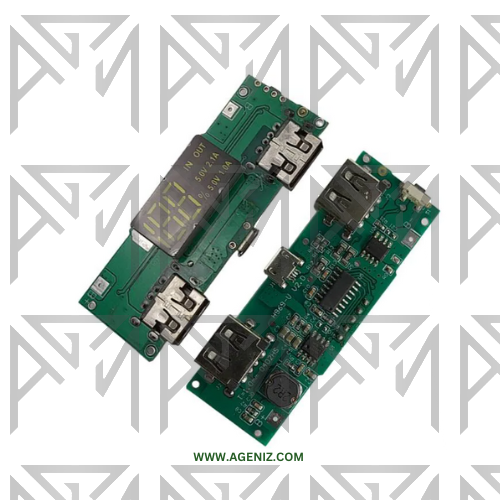

ماژول پاوربانک U969-H یک برد کنترلر برای ساخت پاوربانک با باتریهای لیتیومیون 18650 است که مدار شارژ و دشارژ باتری، تبدیل ولتاژ به 5 ولت و دو خروجی USB را در اختیار کاربر قرار میدهد.
این ماژول برای اتصال به مجموعه باتریهای 18650 بهصورت موازی طراحی شده و دارای نمایشگر LED برای نمایش وضعیت شارژ است.
BAT+ / B+: اتصال به قطب مثبت مجموعه باتریBAT- / B-: اتصال به قطب منفی مجموعه باتریMicro USB: ورودی 5 ولت برای شارژ باتریUSB OUT 1: خروجی 5 ولت تا حدود 1 آمپرUSB OUT 2: خروجی 5 ولت تا حدود 2.1 آمپرباتریها باید بهصورت موازی متصل شوند و قطب مثبت و منفی با دقت رعایت شود.
در زمان اتصال شارژر 5 ولت به ورودی Micro USB، مدار داخلی U969-H باتری لیتیومیون را شارژ میکند.
هنگام استفاده از پاوربانک، انرژی ذخیرهشده در باتری توسط مدار مبدل به ولتاژ 5 ولت تبدیل شده و از طریق دو پورت USB در اختیار مصرفکننده قرار میگیرد.
نمایشگر LED وضعیت شارژ را نشان میدهد و دکمه روی برد برای فعالسازی ماژول استفاده میشود.
ماژول U969-H برای باتری لیتیومیون تکسل با محدوده حدود 3.7 تا 4.2 ولت طراحی شده است.
باتریهای 18650 باید بهصورت موازی متصل شوند و اتصال سری باتریها برای این برد مناسب نیست.
ترجیحاً از باتریهای سالم، همنوع و همظرفیت استفاده کنید.
به دلیل نبود حفاظت معکوس قطبی در نسخه U969-H V2.0، جابهجایی B+ و B- میتواند به برد یا باتری آسیب بزند.
باتری و سیمها نباید با سطح برد تماس ناخواسته داشته باشند، زیرا احتمال اتصال کوتاه وجود دارد.
