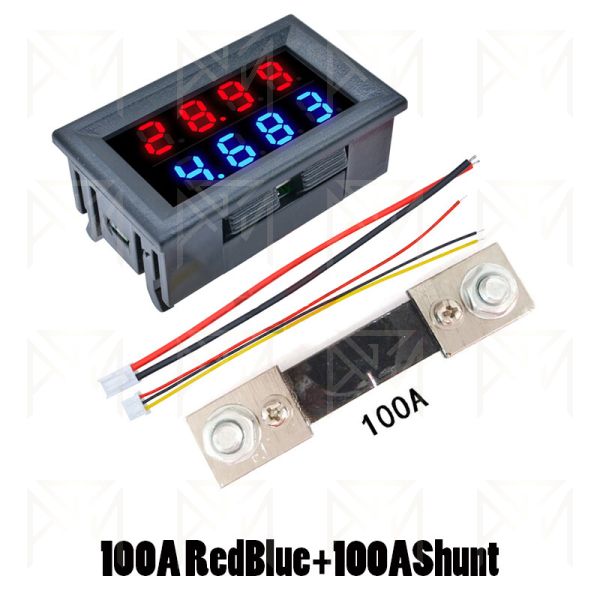

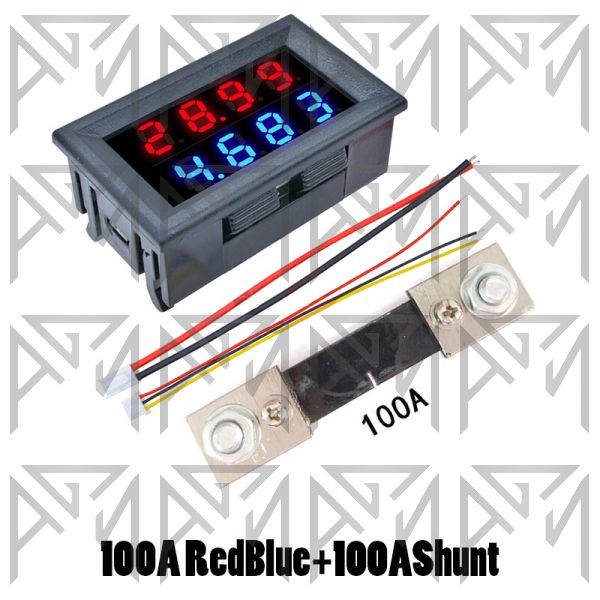

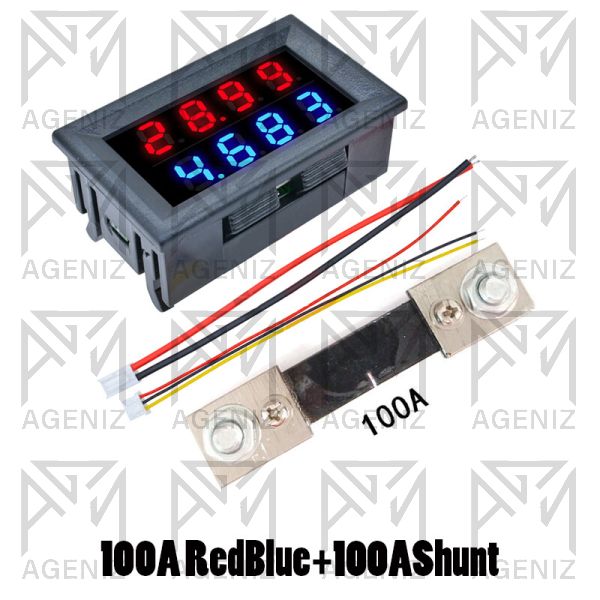

ولت متر آمپرمتر 100V 100Aهمراه با شنت و نمایشگر قرمز آبی
ماژول سنجش ولتاژ و جریان
DC100ولت - 100A
همراه با شانت جداگانه
ولت متر آمپرمتر دیجیتال 100V 100A با شنت و نمایشگر قرمز آبی
ماژول ولت متر آمپرمتر دیجیتال DC 100V 100A یک نمایشگر پنلی فشرده برای پایش هم‌زمان ولتاژ و جریان مدارهای DC است. این ماژول دارای نمایشگر LED دوگانه بوده و مقدار ولتاژ و جریان را به‌صورت لحظه‌ای نمایش می‌دهد.
اندازه‌گیری جریان در این مدل با استفاده از شنت خارجی 100A انجام می‌شود. شنت به‌صورت سری در مسیر جریان بار قرار گرفته و ماژول با اندازه‌گیری افت ولتاژ بسیار کوچک روی شنت، مقدار جریان عبوری را محاسبه و نمایش می‌دهد.
این محصول برای پایش باتری، منابع تغذیه DC، تجهیزات خورشیدی، پروژه‌های الکترونیکی، سیستم‌های خودرو و وسایل نقلیه برقی و تابلوهای کنترل DC کاربرد دارد.
مشخصات فنی ولت متر آمپرمتر 100V 100A
- نوع اندازه‌گیری: ولتاژ و جریان مستقیم (DC)
- محدوده اندازه‌گیری ولتاژ: 0 تا 100V DC
- محدوده اندازه‌گیری جریان: 0 تا 100A DC با شنت خارجی
- دقت اندازه‌گیری ولتاژ: 0.001V
- دقت اندازه‌گیری جریان: 0.01A
- تغذیه خود ماژول: حدود 4 تا 28V DC
- مصرف جریان خود ماژول: کمتر از 20mA
- نمایشگر: LED دیجیتال دوگانه با نمایش جداگانه ولتاژ و جریان
- ابعاد پنل: حدود 48×29 میلی‌متر
- دمای کاری: حدود -10 تا +65 درجه سانتی‌گراد
- شنت همراه: شنت خارجی 100A
- رنگ نمایشگر: آبی و قرمز
- قابلیت کالیبراسیون: دارد
عملکرد ماژول
ماژول از طریق ورودی ولتاژ، اختلاف پتانسیل مدار را اندازه‌گیری کرده و مقدار آن را روی نمایشگر نشان می‌دهد.
برای اندازه‌گیری جریان، شنت خارجی به‌عنوان یک مقاومت بسیار کم‌مقدار در مسیر جریان قرار می‌گیرد. عبور جریان از شنت باعث ایجاد افت ولتاژ کوچکی شده و مدار آمپرمتر با اندازه‌گیری این افت، جریان عبوری را محاسبه و نمایش می‌دهد.
نمایش هم‌زمان ولتاژ و جریان باعث می‌شود وضعیت منبع تغذیه یا بار بدون نیاز به دو دستگاه اندازه‌گیری مجزا قابل مشاهده باشد.
در مدل 100 آمپر، شنت خارجی نقش اصلی در تحمل جریان را دارد؛ بنابراین ظرفیت واقعی اندازه‌گیری جریان فقط به برد نمایشگر وابسته نیست و شنت، سیم‌ها، اتصالات و مسیر PCB نیز باید برای جریان موردنظر مناسب باشند.
اتصالات ماژول
- سیم قرمز نازک: مثبت تغذیه ماژول
- سیم مشکی نازک: منفی تغذیه ماژول و زمین مشترک
- سیم زرد نازک: ورودی اندازه‌گیری ولتاژ
- سیم قرمز ضخیم: ورودی شنت
- سیم مشکی ضخیم: ورودی شنت
IN / −: ورودی شنت برای اتصال به منفی منبع تغذیهOUT / −: خروجی شنت برای اتصال به منفی بار
مسیر جریان باید به این صورت باشد: منفی منبع → شنت 100A → منفی بار
کاربردها
- پایش ولتاژ و جریان باتری‌های DC و پک‌های باتری
- استفاده در منابع تغذیه و شارژرهای DC
- سیستم‌های خورشیدی و تجهیزات ذخیره انرژی
- تابلوها و پنل‌های کنترل تجهیزات DC
- سیستم‌های خودرو، موتورسیکلت، دوچرخه و وسایل نقلیه برقی
- مانیتورینگ مصرف جریان تجهیزات آزمایشگاهی و صنعتی سبک
مزایا
- نمایش هم‌زمان ولتاژ و جریان در یک ماژول
- ابعاد کوچک و مناسب برای نصب روی پنل
- قابلیت اندازه‌گیری جریان‌های بالا با استفاده از شنت خارجی
- خوانایی مناسب نمایشگر LED
- نصب ساده و مناسب برای پروژه‌های الکترونیکی و تابلوهای DC
- امکان پایش لحظه‌ای وضعیت منبع و بار بدون استفاده از مولتی‌متر جداگانه
- وجود شنت خارجی باعث می‌شود جریان اصلی از مسیر اندازه‌گیری روی برد عبور نکند و اندازه‌گیری جریان‌های بالا عملی‌تر باشد
نکات مهم هنگام استفاده
این محصول برای اندازه‌گیری جریان DC طراحی شده است و نباید برای اندازه‌گیری جریان AC استفاده شود.
مقدار 100A یک حد نامی است. برای کارکرد طولانی نزدیک جریان نامی، تهویه، سطح مقطع کابل، کیفیت ترمینال‌ها و دمای شنت اهمیت زیادی دارند.
برخی مدل‌های موجود در بازار از نظر ترتیب سیم‌ها، ولتاژ تغذیه، تفکیک‌پذیری و حتی محدوده واقعی جریان تفاوت دارند؛ بنابراین مشخصات درج‌شده روی نمونه خریداری‌شده را در اولویت قرار دهید.
اندازه‌گیری جریان‌های بسیار کم ممکن است دقت مطلوبی نداشته باشد.
قبل از برق‌دار کردن مدار، قطبیت تمام سیم‌ها، محل قرارگیری شنت و مسیر جریان را دوباره بررسی کنید.
نکات نصب
- ماژول را روی پنل یا قاب عایق و محکم نصب کنید و از تماس پایه‌ها و سیم‌های بدون عایق با بدنه فلزی جلوگیری کنید.
- شنت را به‌صورت سری در مسیر جریان و ترجیحاً در محلی با تهویه مناسب نصب کنید و از قرار دادن آن در محفظه کاملاً بسته بدون در نظر گرفتن گرمای تولیدشده خودداری کنید.
- برای جریان‌های بالا از کابل با سطح مقطع مناسب و اتصالات محکم استفاده کنید. مقاومت تماس در پیچ، سرسیم یا کانکتور می‌تواند باعث افت ولتاژ و افزایش حرارت شود.
- سیم‌های اندازه‌گیری را تا حد امکان کوتاه نگه داشته و از سیم‌های قدرت و منابع نویز دور کنید.
- پس از نصب، ابتدا عملکرد ماژول را با جریان و ولتاژ پایین‌تر از مقدار نامی آزمایش کرده و سپس به محدوده کاری موردنظر برسید.
- در پروژه‌های باتری و منابع توان بالا، استفاده از فیوز مناسب در مسیر قدرت توصیه می‌شود تا در صورت اتصال کوتاه یا خطای سیم‌کشی از تجهیزات محافظت شود.

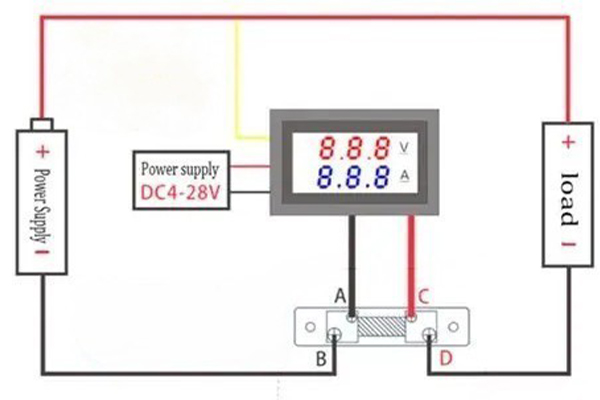

راهنمای اتصال ماژول
