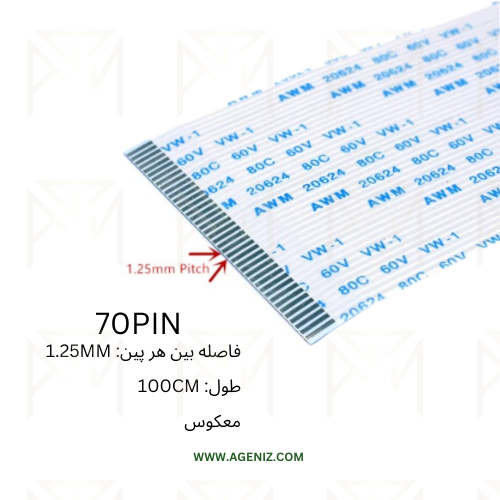

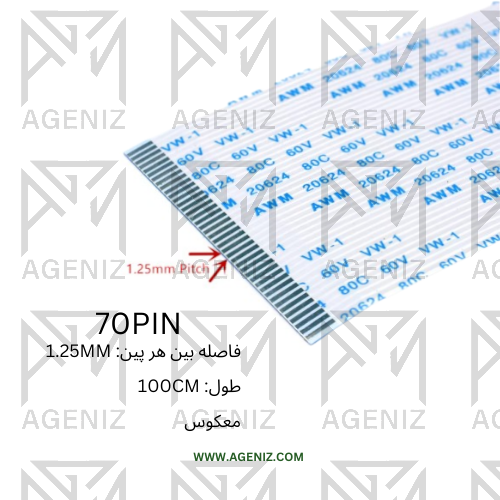

فلت معکوس 70 پین 1.25 میلی متر 100 سانتی متر

کابل فلت 70 پین با فاصله بین هر پین 1.25میلی‌متر و طول 100 سانتی‌متر معکوس این نوع کابل‌های فلت، که به نام FFC (Flat Flexible Cable) شناخته می‌شوند، یک نوع کابل نواری انعطاف‌پذیر است که از چندین هادی تخت تشکیل شده و معمولاً برای انتقال سیگنال‌ها یا جریان‌های الکتریکی کم‌قدرت استفاده می‌شود.

مشخصات فنی:

1- تعداد پین‌ها: 70 پین.

2- فاصله بین هر پین‌ (Pitch) : 1.25 میلی‌متر، که به فاصله مرکز به مرکز دو پین مجاور گفته می‌شود.

3- طول فلت کابل: 100 سانتی‌متر (برای کاربردهای طولانی‌تر و نیاز به فاصله بیشتر بین بردها.)

4- جهت اتصالات : معکوس

5- نوع کانکتور: معمولاً برای اتصال به سوکت‌های ZIF (Zero Insertion Force) یا LIF (Low Insertion Force) طراحی شده است.

6- جنس و کیفیت: پلی‌استر یا پلی‌اتیلن با رسانایی بالا و انعطاف‌پذیری عالی.

کیفیت ساخت:

• جنس سیم ها: مس با کیفیت بالا.
• جنس عایق بدنه: پلی‌استر یا پلی‌اتیلن، مقاوم در برابر حرارت و انعطاف‌پذیری بالا.

کاربردها:

این نوع کابل‌ها در کاربردهایی استفاده می‌شوند که اتصال معکوس بین دو مدار یا دو دستگاه مورد نیاز باشد. موارد مصرف شامل:

1- صفحه‌نمایش‌های LCD/LED:

• • • اتصال معکوس بردهای کنترلی به نمایشگرها، به‌خصوص در دستگاه‌هایی که نیاز به ترتیب معکوس پین‌ها دارند.

 2- پرینترها و اسکنرها:

• • • برای انتقال داده‌ها از برد اصلی به هد چاپ یا سنسور اسکن به‌گونه‌ای که ترتیب پین‌ها تغییر کند.

3- دستگاه‌های صنعتی:

• • • در سیستم‌های رباتیک و اتوماسیون که نیاز به اتصال معکوس برای هماهنگی سیگنال‌های ورودی و خروجی است.

4- لوازم صوتی و تصویری:

• • • در دستگاه‌های DVD، سیستم‌های صوتی پیشرفته و تجهیزات سینمای خانگی که بردهای مختلف به ترتیب معکوس به هم متصل می‌شوند.

5- بردهای توسعه و الکترونیک DIY:

• • • در پروژه‌های آردوینو و رزبری‌پای که ترتیب سیگنال‌ها در بردها نیاز به جابجایی دارد.

مزایا:

• انعطاف‌پذیری در طراحی مدار: این نوع کابل به مهندسان اجازه می‌دهد بدون نیاز به تغییر در بردها، ترتیب سیگنال‌ها را تغییر دهند.
• وزن کم: نسبت به کابل‌های گرد سنتی سبک‌تر است.
• کاهش نویز الکتریکی: طراحی مسطح آن به کاهش تداخل الکترومغناطیسی کمک می‌کند.
• انتقال سیگنال‌های چندگانه به صورت موازی و دقیق.
• کاهش پیچیدگی طراحی بردهای مدار چاپی (PCB): نیازی به طراحی خاص برای جابجایی پین‌ها در برد وجود ندارد.

چالش‌ها و محدودیت‌ها:

• حساسیت به نصب نادرست: به دلیل معکوس بودن، ممکن است در صورت اشتباه، مدار آسیب ببیند.
• نیاز به شناسایی دقیق پین‌ها: برای اتصال صحیح باید ترتیب پین‌ها در هر دو طرف دقیقاً بررسی شود.

نکات کلیدی:

1- سازگاری با دستگاه:

مطمئن شوید کانکتورهای دستگاه شما از کابل معکوس (REVERSE) پشتیبانی می‌کنند.

2- جهت اتصال پین ها:

حتماً مطمئن شوید که کابل فلت شما با کانکتورهای دستگاه سازگار است.

• • • مستقیم(FORWARD): پین‌ها در هر دو سمت فلت به یک سو می باشند.
    • معکوس(REVERSE): پین ها در یک سمت رو به بالا و در سمت دیگر رو به پایین هستند.

3- نوع کانکتور:

بررسی کنید که کانکتور از نوع ZIF (Zero Insertion Force) یا LIF (Low Insertion Force) باشد.

4- استاندارد کابل:

بررسی کنید که کابل فلت با ولتاژ و جریان مورد نظر شما سازگار باشد .

5- کیفیت کابل:

استفاده از کابل‌هایی با روکش محافظ و رسانای مسی باعث افزایش دوام و کاهش نویز در انتقال سیگنال می‌شود.

شما می توانید انواع کابل فلت را با بهترین کیفیت؛ دوام بالا و همچنین کمترین تداخل سیگنال را در فروشگاه آگنیز تهیه فرمایید.
