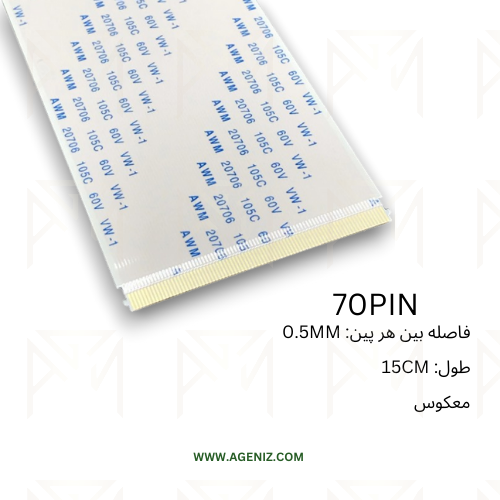

فلت معکوس 70 پین 0.5 میلی متر 15 سانتی متر

ناموجود
کابل فلت 70پین با فاصله بین هر پین 0.5میلیمتر به طول 15سانتیمتر معکوس
در انبار موجود نیست
کد کالا
33136

کابل فلت 70 پین با فاصله بین هر پین 0.5میلی‌متر و طول 25 سانتی‌متر معکوس این نوع کابل‌های فلت، که به نام FFC (Flat Flexible Cable) شناخته می‌شوند، نوعی کابل انعطاف‌پذیر است که برای اتصال قطعات الکترونیکی در دستگاه‌های مختلف مانند لپ‌تاپ‌ها، نمایشگرها، دوربین‌ها و پرینترها به کار می‌رود.



مشخصات فنی:

  • تعداد پین‌ها: 70 پین.
  • فاصله بین هر پین‌ (Pitch): 0.5 میلی‌متر.
  • طول فلت کابل: 15 سانتی‌متر.
  • جهت اتصالات: معکوس (جهت اتصال در دوسر کابل فلت مخالف یکدیگر می باشد)
  • نوع کانکتور: معمولاً برای اتصال به سوکت‌های ZIF (Zero Insertion Force) یا LIF (Low Insertion Force) طراحی شده است.
  • جنس و کیفیت: پلی‌استر یا پلی‌اتیلن با رسانایی بالا و انعطاف‌پذیری عالی.



کیفیت ساخت:

  • جنس سیم ها: مس با کیفیت بالا.
  • جنس عایق بدنه: پلی‌استر یا پلی‌اتیلن، مقاوم در برابر حرارت و انعطاف‌پذیری بالا.

کاربردها:

  • انتقال داده‌های حساس در بردهای الکترونیکی
  • اتصالات بین برد اصلی و نمایشگرهای LCD یا LED
  • قابل استفاده در درایورهای DVD
  • کاربرد در پروژه‌های صنعتی و رباتیک



نکات کلیدی:

1- سازگاری با دستگاه:

مطمئن شوید کانکتورهای دستگاه شما از کابل معکوس (REVERSE) پشتیبانی می‌کنند.

2- جهت اتصال پین ها:

حتماً مطمئن شوید که کابل فلت شما با کانکتورهای دستگاه سازگار است.

    • مستقیم(FORWARD): پین‌ها در هر دو سمت فلت به یک سو می باشند.
    • معکوس(REVERSE): پین ها در یک سمت رو به بالا و در سمت دیگر رو به پایین هستند.

3- نوع کانکتور:

بررسی کنید که کانکتور از نوع ZIF (Zero Insertion Force) یا LIF (Low Insertion Force) باشد.

4- استاندارد کابل:

بررسی کنید که کابل فلت با ولتاژ و جریان مورد نظر شما سازگار باشد .

5- کیفیت کابل:

استفاده از کابل‌هایی با روکش محافظ و رسانای مسی باعث افزایش دوام و کاهش نویز در انتقال سیگنال می‌شود.



شما می توانید انواع کابل فلت را با بهترین کیفیت؛ دوام بالا و همچنین کمترین تداخل سیگنال را در فروشگاه آگنیز تهیه فرمایید.

اطلاعات بیشتر
کاربرد فلتدی‌وی‌دی، وی‌سی‌دی، پرینتر...
جهت پین‌هامعکوس
فاصله پین‌ها0.5 MM
طول فلت15 CM
تعداد پین70
