یک PCB حرفه‌ای فقط نباید در روز اول روشن شود؛ باید در زمان خرابی هم قابل بررسی باشد. وقتی از همان مرحله طراحی به جانمایی قطعات، نقاط تست، مسیر تغذیه، حرارت و مستندات فکر کنیم، عیب‌یابی سریع‌تر انجام می‌شود و احتمال آسیب به بخش‌های سالم کمتر خواهد بود.

برد قابل تعمیر چه ویژگی‌هایی دارد؟

بردی که تعمیر آن ساده‌تر است، قطعات خراب‌شونده را پنهان نمی‌کند، برای ولتاژهای اصلی Test Point دارد، مسیر تغذیه آن قابل دنبال کردن است و نام، جهت و پلاریته قطعات روی PCB واضح دیده می‌شود. در چنین طراحی‌ای تعمیرکار می‌تواند بدون حدس‌زدن، مرحله‌به‌مرحله عیب را پیدا کند.

نکته مهم: تعمیرپذیری فقط برای تعمیرکار نیست؛ برای تولیدکننده هم به معنی برگشتی کمتر، تست سریع‌تر و خدمات پس از فروش قابل اعتمادتر است.

برد قابل تعمیر یعنی چه؟

بعضی بردها هنگام تست اولیه عملکرد خوبی دارند، اما بعد از خرابی، بررسی آن‌ها زمان‌بر و پرریسک می‌شود. دلیل اصلی این است که در طراحی فقط به عملکرد مدار توجه شده و مسیر عیب‌یابی نادیده گرفته شده است.

در یک طراحی خوش‌تعمیر، ورودی، محافظت، تغذیه، کنترل، درایور و خروجی از هم قابل تشخیص‌اند. تعمیرکار می‌تواند ولتاژها را اندازه بگیرد، قطعات حساس را ببیند و بدون باز کردن بی‌دلیل قطعات سالم، محدوده ایراد را مشخص کند.

PCB خوب فقط بردی نیست که امروز کار کند؛ بردی است که اگر فردا دچار ایراد شد، مسیر بررسی آن هم روشن و منطقی باشد.

اصول مهم در طراحی برد تعمیرپذیر

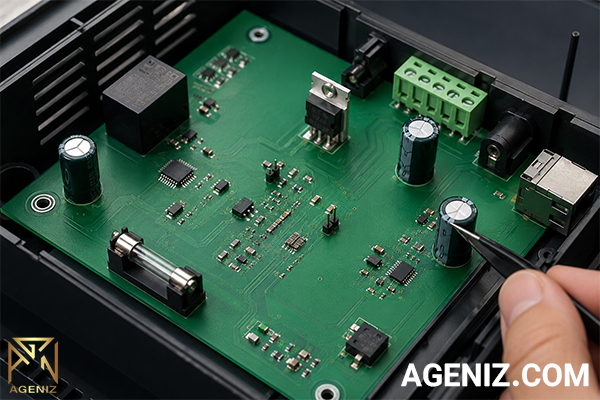

اصول مهم در طراحی برد

۱. قطعات پرریسک را در دسترس بگذارید

فیوز، مقاومت فیوزی، NTC، دیود ورودی، خازن الکترولیتی، ماسفت، رگولاتور، آی‌سی تغذیه، مقاومت شنت و کانکتورها معمولاً بیشتر از قطعات دیگر در معرض خرابی هستند. این قطعات بهتر است زیر هیت‌سینک، بین قطعات بلند یا در نقاط بسیار فشرده قرار نگیرند.

هنگام جانمایی، دسترسی ابزار را هم در نظر بگیرید. نوک هویه، هیتر، پنس و پروب مولتی‌متر باید بتوانند بدون برخورد با قطعات اطراف به بخش موردنظر برسند. گاهی چند میلی‌متر جابه‌جایی در PCB، زمان تعمیر را به شکل محسوسی کاهش می‌دهد.

۲. نوشته‌های روی برد را خوانا و کاربردی طراحی کنید

Silkscreen فقط برای زیبایی نیست. نام قطعات، جهت دیود، پایه مثبت خازن، پایه ۱ آی‌سی، ورودی، خروجی و پلاریته تغذیه باید واضح باشد. اگر نوشته‌ها بعد از مونتاژ زیر کانکتور، هیت‌سینک یا قطعات بلند پنهان شوند، در زمان عیب‌یابی کمک زیادی نمی‌کنند.

۳. فشرده‌سازی را تا جایی ادامه دهید که تعمیر سخت نشود

کوچک شدن برد همیشه مزیت نیست. اطراف آی‌سی‌های مهم، خازن‌های الکترولیتی، کانکتورها و قطعات قابل تعویض کمی فضای آزاد بگذارید تا هنگام بازکاری، به پدها و قطعات سالم آسیب وارد نشود.

نقاط تست و مسیر تغذیه

بسیاری از عیب‌یابی‌ها از تغذیه شروع می‌شود. اگر برای ورودی، زمین، خروجی رگولاتورها و تغذیه آی‌سی‌های اصلی نقطه تست در نظر گرفته شود، دیگر نیازی نیست پروب مولتی‌متر روی پایه‌های ریز و حساس قرار بگیرد. نتیجه این کار، تست سریع‌تر و کاهش احتمال اتصال کوتاه ناخواسته است.

نقطه تستکاربرد در عیب‌یابینکته طراحی
VINکنترل ولتاژ ورودی بردنزدیک کانکتور ورودی و در دسترس باشد
GNDمرجع اندازه‌گیری ولتاژهاچند نقطه زمین روی برد، تست را ساده‌تر می‌کند
5V / 3.3Vبررسی تغذیه بخش منطقیکنار رگولاتور یا مصرف‌کننده اصلی قرار بگیرد
VCC ICتشخیص رسیدن تغذیه به آی‌سی مهمبرای آی‌سی‌های اصلی حتماً مشخص شود
RESET / PWM / OUTبررسی فرمان، ریست یا خروجی مدارنام‌گذاری کوتاه و خوانا داشته باشد

ترتیب مسیر تغذیه هم اهمیت دارد. ورودی، بخش محافظت، یکسوسازی، رگولاتور و خروجی بهتر است چیدمان قابل فهمی داشته باشند. مسیرهای جریان بالا باید پهن‌تر طراحی شوند و تا حد امکان از زیر قطعات حساس عبور نکنند.

حرارت، محافظت و قطعات حساس

گرما یکی از عوامل اصلی کاهش عمر قطعات الکترونیکی است. ماسفت، دیود شاتکی، مقاومت وات بالا، رگولاتور خطی، آی‌سی پاور، چوک و ترانس می‌توانند دمای زیادی تولید کنند. قرار دادن این قطعات کنار خازن الکترولیتی یا کانکتور پلاستیکی، احتمال خرابی زودهنگام را بالا می‌برد.

برای قطعات داغ، سطح مسی مناسب، فاصله کافی و مسیر خروج گرما در نظر بگیرید. خازن‌های الکترولیتی را تا حد امکان از هیت‌سینک، مقاومت‌های پرحرارت و قطعات قدرت دور نگه دارید.

محافظت‌های ساده می‌توانند از خسارت‌های بزرگ جلوگیری کنند. فیوز، مقاومت فیوزی، دیود محافظ پلاریته معکوس، TVS، MOV، NTC، محدودکننده جریان و حفاظت حرارتی کمک می‌کنند در یک خطای ساده، آسیب به یک قطعه ارزان محدود شود و کل مدار از کار نیفتد.

انتخاب قطعات و کانکتورها

اگر برای رگولاتور، ماسفت، اپتوکوپلر یا آی‌سی تغذیه از مدل بسیار کمیاب استفاده شود، حتی یک ایراد ساده هم می‌تواند تعمیر را سخت و پرهزینه کند. قطعات مهم بهتر است دیتاشیت قابل دسترس، معادل قابل تهیه و پکیج قابل تعویض داشته باشند.

کانکتورها معمولاً در معرض فشار مکانیکی هستند. قطع و وصل مکرر، کشیده شدن کابل یا نصب نامناسب می‌تواند باعث ترک لحیم و شکستگی پایه شود. کانکتور را محکم، واضح و قابل تعویض انتخاب کنید و اطراف آن فضای کافی برای لحیم‌کاری مجدد بگذارید.

در محصولاتی که خدمات پس از فروش دارند، انتخاب یک قطعه رایج و قابل تأمین، گاهی از انتخاب قطعه ارزان‌تر اما کمیاب، اقتصادی‌تر است.

مستندات تعمیر و عیب‌یابی

حتی بهترین چیدمان PCB هم بدون اطلاعات کافی، عیب‌یابی را کند می‌کند. بهتر است همراه محصول، شماتیک، لیست قطعات، ولتاژ طبیعی نقاط تست، تصویر مسیرهای مهم، شماره قطعات جایگزین و یک جدول عیب‌یابی کوتاه آماده شود.

برای مثال، اگر در مستندات نوشته شود ولتاژ TP3 باید 3.3 ولت باشد، تعمیرکار سریع‌تر متوجه می‌شود ایراد از رگولاتور، اتصال کوتاه خروجی یا تغذیه ورودی است. همین اطلاعات برای کنترل کیفیت تولید هم ارزش زیادی دارد.

چک‌لیست طراحی برد قابل تعمیر

قبل از نهایی کردن PCB، این موارد را بررسی کنید:

سؤالچرا مهم است؟
آیا ولتاژهای اصلی Test Point دارند؟اندازه‌گیری سریع‌تر و کم‌خطرتر می‌شود
آیا نام قطعات بعد از مونتاژ دیده می‌شود؟احتمال اشتباه در تشخیص یا تعویض قطعه کمتر می‌شود
آیا قطعات خراب‌شونده در دسترس‌اند؟بازکاری بدون باز کردن بخش‌های سالم انجام می‌شود
آیا قطعات داغ از خازن‌ها فاصله دارند؟عمر خازن و پایداری مدار افزایش پیدا می‌کند
آیا مسیر تغذیه قابل پیگیری است؟ایراد ورودی، رگولاتور یا خروجی سریع‌تر مشخص می‌شود
آیا برای قطعات مهم جایگزین وجود دارد؟توقف تعمیر به دلیل نبود قطعه کمتر اتفاق می‌افتد

اشتباهات رایج در طراحی برد سخت‌تعمیر

  • حذف Test Point: اندازه‌گیری روی پایه‌های ریز، احتمال خطا و اتصال کوتاه را بالا می‌برد.
  • سیلک‌اسکرین نامشخص: تشخیص قطعه، جهت نصب و مسیر مدار سخت‌تر می‌شود.
  • چیدن خازن کنار قطعه داغ: دمای بالا عمر خازن را کم می‌کند و خرابی را جلو می‌اندازد.
  • استفاده از قطعات کمیاب: نبود قطعه جایگزین می‌تواند یک تعمیر ساده را متوقف کند.
  • فاصله کم بین قطعات: تعویض یک قطعه ممکن است به قطعات اطراف یا پدهای PCB آسیب بزند.

سوالات متداول

مهم‌ترین ویژگی یک برد قابل تعمیر چیست؟

دسترسی به قطعات خراب‌شونده، وجود نقاط تست برای ولتاژهای مهم، مسیر تغذیه قابل تشخیص و چاپ خوانای نام و جهت قطعات، مهم‌ترین ویژگی‌ها هستند.

آیا اضافه کردن Test Point هزینه تولید را زیاد می‌کند؟

معمولاً خیر. در بیشتر بردها هزینه آن ناچیز است، اما در تست تولید و عیب‌یابی آینده زمان زیادی را ذخیره می‌کند.

آیا قطعات SMD تعمیر برد را سخت می‌کنند؟

SMD بودن به‌تنهایی مشکل اصلی نیست. سختی کار زمانی بیشتر می‌شود که قطعات خیلی ریز، نزدیک به هم و بدون فضای کافی برای ابزار چیده شوند.

آیا همه بردها باید تعمیرپذیر طراحی شوند؟

برای بردهای بسیار ارزان شاید همیشه ضروری نباشد، اما در تجهیزات صنعتی، منابع تغذیه، تلویزیون، محصولات گران‌قیمت و کالاهایی که خدمات پس از فروش دارند، این موضوع اهمیت بالایی دارد.

محصولات مرتبط

جمع‌بندی

طراحی برد الکترونیکی فقط طراحی مدار نیست. باید به زمانی هم فکر کرد که محصول دچار ایراد می‌شود و نیاز به تست، تعویض قطعه یا بررسی مسیرها دارد. اگر قطعات پرریسک در دسترس باشند، نقاط تست درست انتخاب شوند، مسیر تغذیه نظم داشته باشد و اطلاعات پایه همراه محصول ارائه شود، عیب‌یابی سریع‌تر و کم‌هزینه‌تر انجام می‌شود.

این نگاه شاید در مرحله طراحی کمی زمان بیشتری بگیرد، اما در آینده باعث کاهش خطا، کاهش هزینه خدمات، افزایش عمر محصول و رضایت بیشتر کاربر می‌شود.

قبل از نهایی کردن PCB، یک بار از نگاه تعمیرکار به آن نگاه کنید: آیا ولتاژها راحت تست می‌شوند؟ قطعات مهم دیده می‌شوند؟ مسیر تغذیه قابل دنبال کردن است؟ قطعه خراب بدون آسیب به اطراف قابل تعویض است؟
